Токарные станки с ЧПУ и универсальные

Токарная группа каталога закрывает тела вращения: валы и оси, втулки, фланцы, диски, кольца, детали из прутка. В 9 подкатегориях — 265 моделей, от станков с ручным управлением до автоматов, где деталь сходит без участия оператора. Токарный станок с ЧПУ подбирают под диаметр, длину детали и годовую программу. Подробнее — в отраслевых решениях.

Типы токарных станков в категории

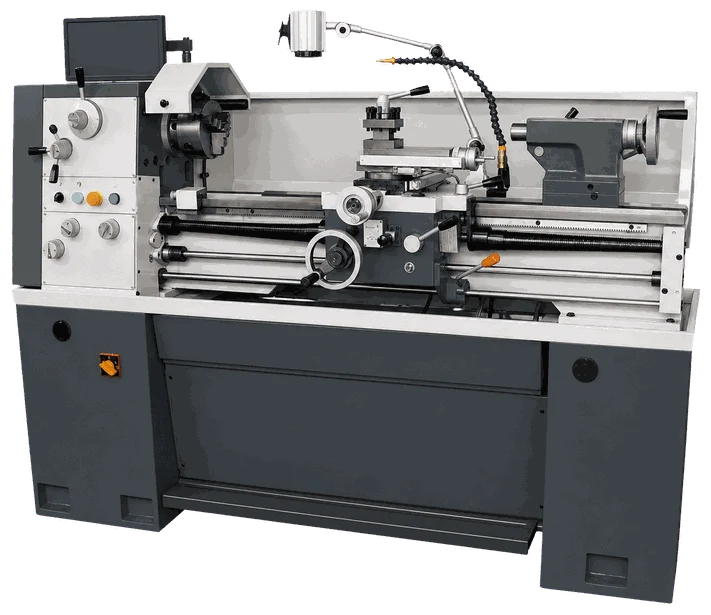

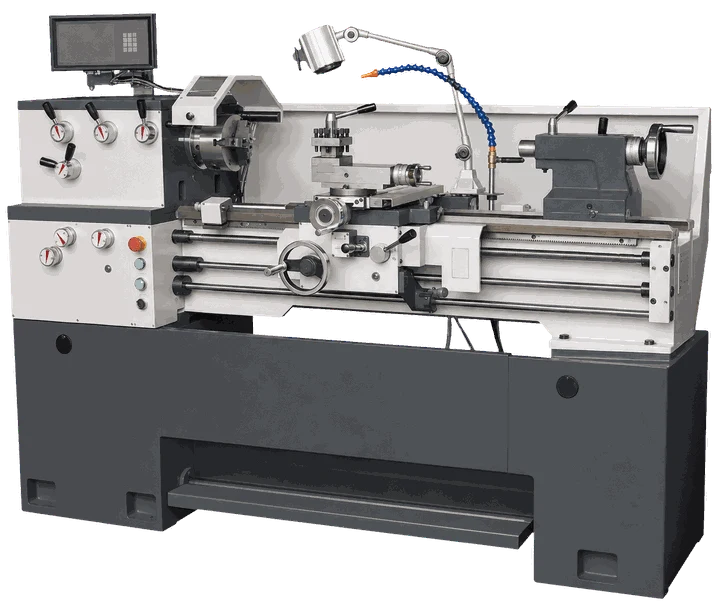

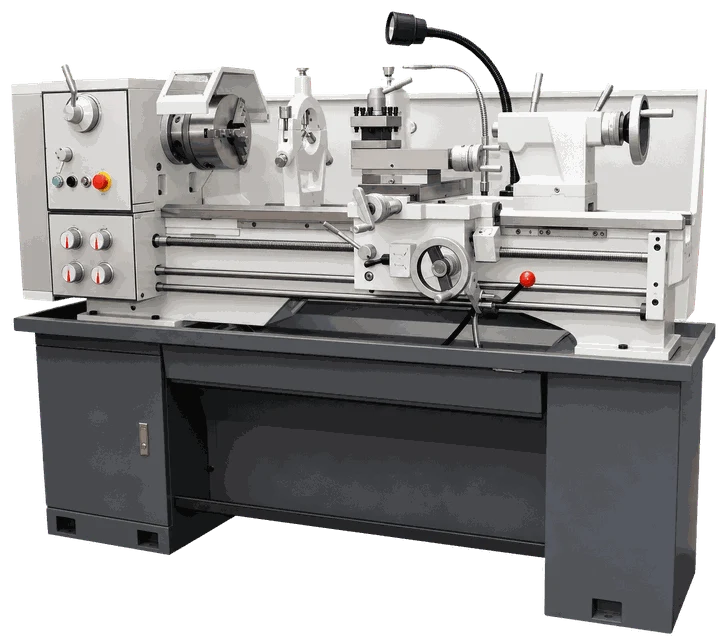

Универсальные токарно-винторезные станки сохранили классическую компоновку: плоская станина, коробка подач, управление — руками токаря. На станках с ЧПУ те же переходы идут по программе, а различает их станина: горизонтальная держит длинные тяжёлые валы, наклонная сбрасывает стружку в конвейер и жёстче.

У токарных обрабатывающих центров с приводным инструментом блоки револьверной головки имеют свой привод, а шпиндель работает как ось C: пазы и поперечные отверстия выполняются в той же установке. У токарно-фрезерных центров фрезерный шпиндель стоит на оси B и наклоняется — доступны плоскости под углом к оси детали.

Две подкатегории работают из прутка: прутковый автомат подаёт его через шпиндель, а в автомате продольного точения пруток движется вместе со шпиндельной бабкой мимо направляющей втулки, поэтому длинная тонкая деталь не прогибается.

Когда диаметр детали больше её высоты, шпиндель разворачивают вертикально. Вертикальные станки берут диски и ступицы до 1 100 мм, карусельные — колёса и обечайки до 10 000 мм.

Как выбрать между подтипами: токарный станок с ЧПУ или универсальный

• Диаметр и длина детали. Диаметр над суппортом показывает, что точится по всей длине; длину берут с запасом под патрон и задний центр.
• Форма заготовки. Пруток через шпиндель — автоматы, штучная заготовка в патроне — станки с ЧПУ и универсальные, заготовка в несколько тонн — вертикальная компоновка.
• Серийность. Ремонт и единичные детали — ручное управление, партии от сотен штук — ЧПУ, десятки тысяч мелких деталей — автоматы.
• Число установов. Если после точения деталь едет на фрезерный станок, считайте приводной инструмент и ось C.

Подкатегории

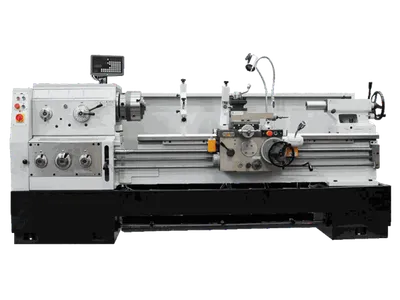

• Токарно-винторезные станки (универсальные) — ручное управление, ремонт и единичные детали; 40 моделей.

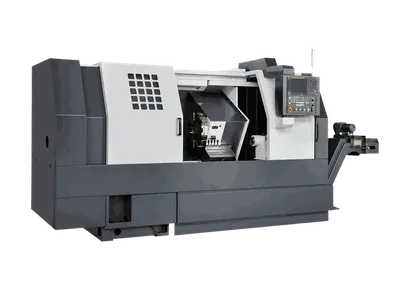

• Токарные станки с ЧПУ с наклонной станиной — серийные валы, втулки и фланцы; 71 модель.

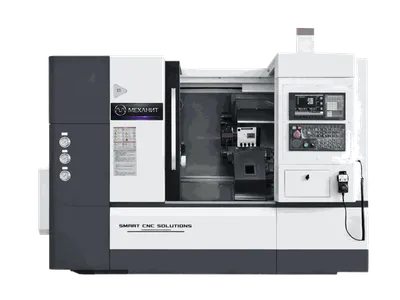

• Токарные станки с ЧПУ с горизонтальной станиной — длина обработки до 20 000 мм; 53 модели.

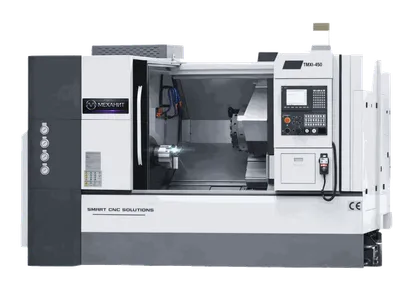

• Токарные обрабатывающие центры с приводным инструментом — точение и фрезерование за одну установку; 35 моделей.

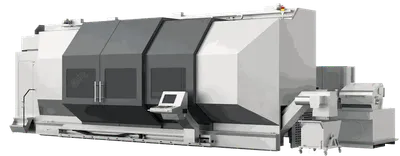

• Токарно-фрезерные обрабатывающие центры — фрезерный шпиндель на оси B; 8 моделей.

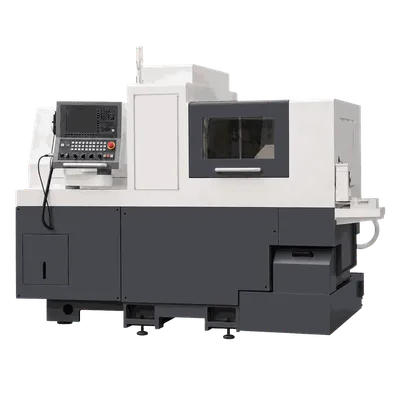

• Автоматы продольного точения — тонкие длинные детали из прутка до 42 мм; 23 модели.

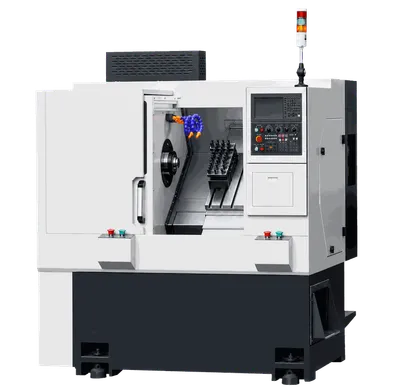

• Прутковые автоматы — мелкие серийные детали из прутка до 60 мм; 16 моделей.

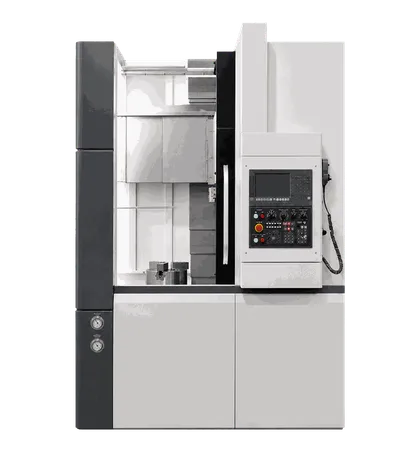

• Вертикальные токарные станки — короткие детали диаметром до 1 100 мм; 11 моделей.
• Токарно-карусельные станки — диаметр обработки от 1 250 до 10 000 мм; 8 моделей.

Поставка и сервис

Поставка по России, сервисная база и склад — в Нижнем Новгороде. На складе 9 станков: 4 универсальных, 2 с наклонной станиной и 3 центра с приводным инструментом: купить токарный станок с ЧПУ по металлу можно без ожидания, остальные — под заказ. Пусконаладка, обучение операторов, гарантия 12 месяцев, выезд инженера за 1–2 рабочих дня — в разделе «Сервис и пусконаладка».

Пришлите чертёж детали, материал и годовую программу — технолог подберёт тип станка, типоразмер и оснастку. Обсудить задачу с технологом.
