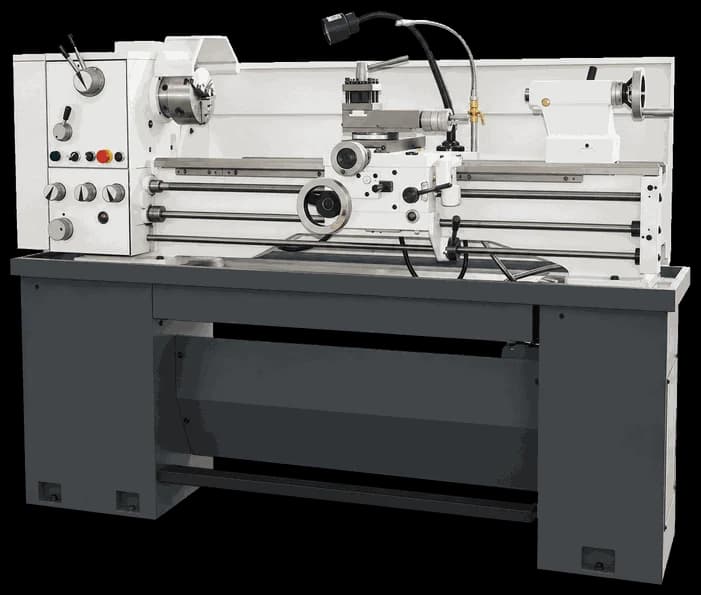

Токарно-винторезный станок BL-1440D

Токарно-винторезный станок BL-1440D — прецизионная модель с редукторной головкой, рассчитанная на точную обработку деталей типа тел вращения. Наибольший диаметр обработки над станиной 360 мм, расстояние между центрами 750 или 1000 мм, высота центров 179 мм.

Шпиндель с отверстием 38 или 40 мм (фланец D1-4 или D1-5, конус Морзе №5) имеет 8 ступеней частот вращения 70–2000 об/мин. Станок оснащён развитой коробкой подач с большим числом продольных и поперечных подач и позволяет нарезать метрические, дюймовые, модульные и диаметральные резьбы. Главный двигатель 1,5 кВт, предусмотрен насос СОЖ 40 Вт.

Модель подходит для инструментальных, ремонтных и мелкосерийных производств, где требуется высокая точность при умеренных габаритах.

Дополнительные технические характеристики
Наиб. диаметр в выемке: 502 мм
Длина выемки: 210 мм
Высота центров: 179 мм
Диаметр отверстия шпинделя: 38 или 40 мм
Конец шпинделя: D1-4 или D1-5
Число ступеней частот вращения: 8
Ход поперечного суппорта: 170 мм
Ход верхнего суппорта: 95 мм
Шаг ходового винта: 8 ниток/дюйм или 3 мм
Диаметр ходового вала: 19 мм
Макс. сечение резца: 16×16 мм
Продольные подачи (дюйм.): 24 вида, 0,00168–0,1175"/об
Продольные подачи (метр.): 24 вида, 0,046–3,249 мм/об
Поперечные подачи (дюйм.): 32 вида, 0,00046–0,03231"/об
Поперечные подачи (метр.): 24 вида, 0,01–0,703 мм/об
Диаметр пиноли задней бабки: 32 или 42 мм
Ход пиноли задней бабки: 100 мм
Мощность насоса СОЖ: 40 Вт
Габариты (упаковка): 1680×760×1530 мм (750) / 1930×760×1530 мм (1000)
