Радиально-сверлильные станки

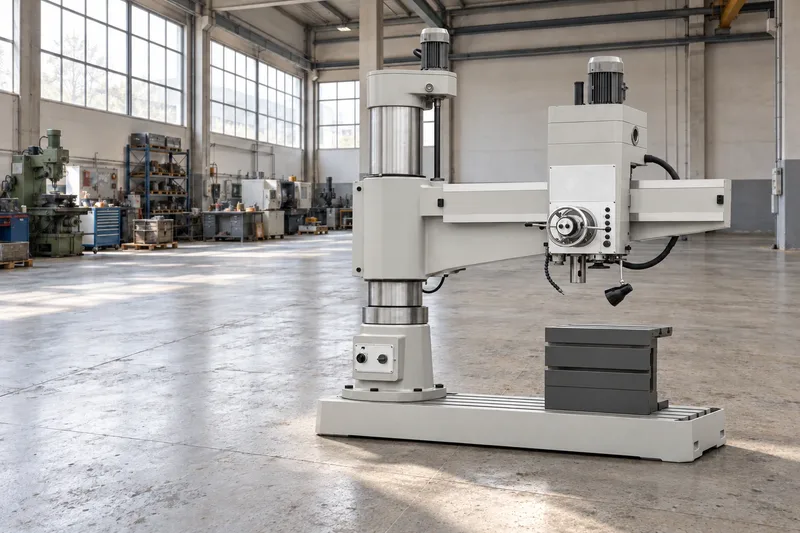

Радиально-сверлильный станок подходит для крупных деталей с большим числом отверстий: заготовка стоит неподвижно, а шпиндель подводится к каждому отверстию поворотом траверсы и перемещением шпиндельной бабки. На нём сверлят, зенкеруют, развёртывают и нарезают резьбу в корпусах, плитах, фланцах и рамах — в ремонтном, единичном и серийном производстве. Подробнее — в отраслевых решениях.

Как выбрать радиально-сверлильный станок

• Макс. диаметр сверления — по нему выбирают типоразмер станка.
• Вылет шпинделя — расстояние от оси шпинделя до колонны: до какой точки детали дотянется шпиндель.
• Расстояние от торца шпинделя до основания — какая высота детали с приспособлением поместится под шпинделем.
• Ход шпинделя — глубина отверстия без перестановки траверсы.
• Частота вращения и крутящий момент — низкие обороты и большой момент нужны для крупных свёрл и резьбы, высокие — для малых диаметров.

Что есть в каталоге Механит

25 моделей в 14 карточках, три карточки — серии. Диапазоны по данным карточек:

• макс. диаметр сверления — от 25 до 80 мм;
• наибольший вылет шпинделя — от 800 до 2 550 мм;
• ход шпинделя — от 200 до 450 мм;
• частота вращения шпинделя — от 16 до 2 500 об/мин;
• мощность привода шпинделя — от 1,1 до 7,5 кВт.

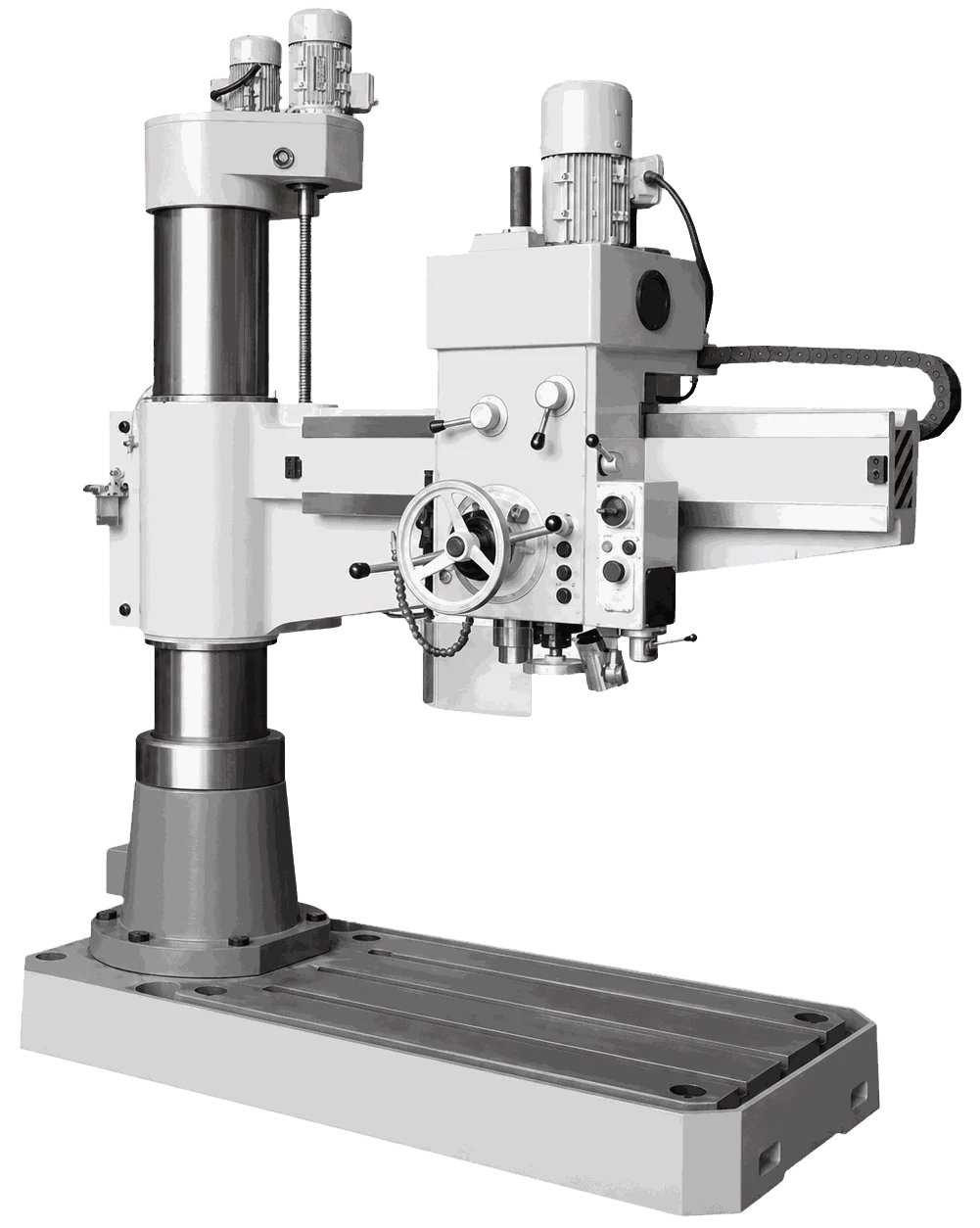

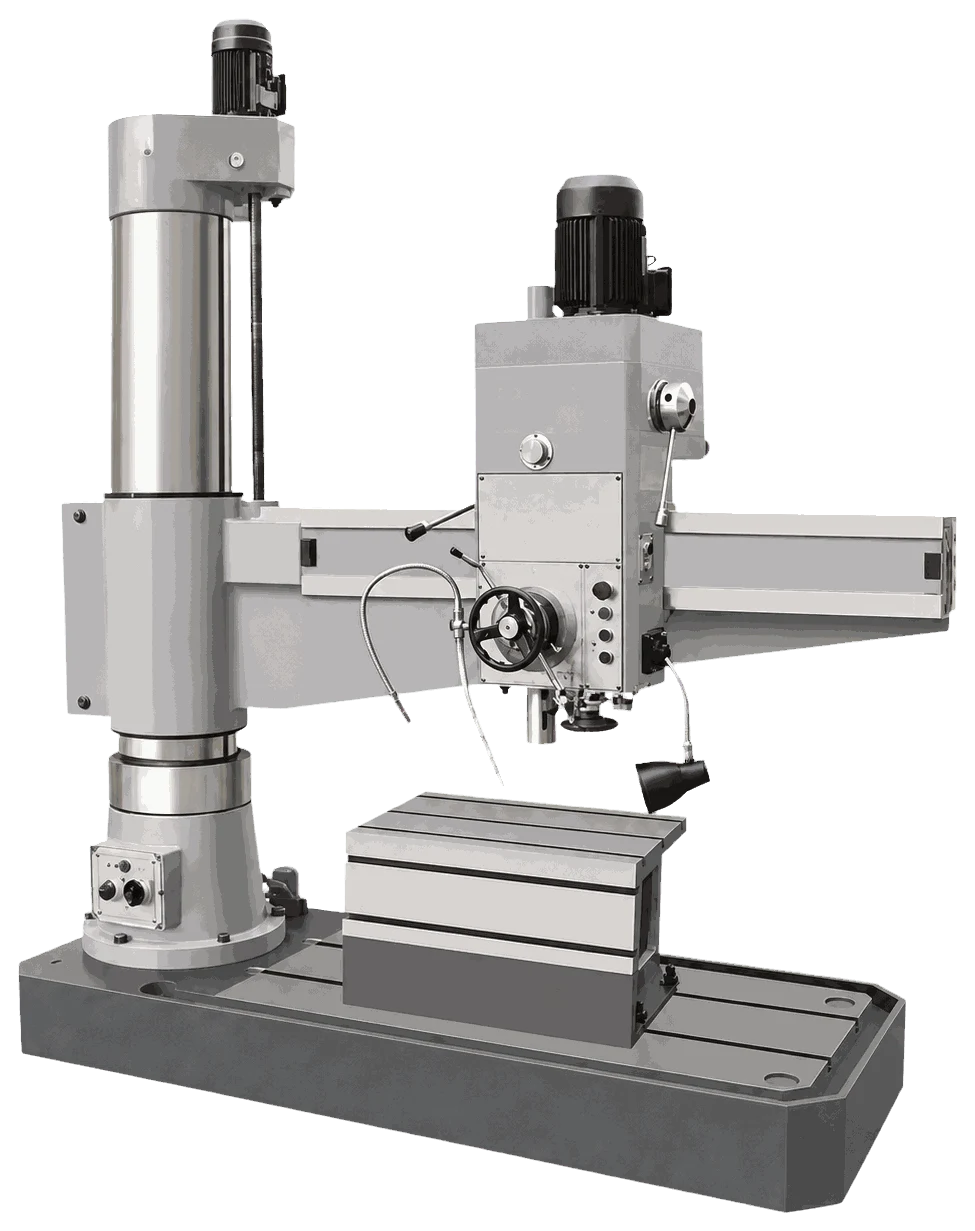

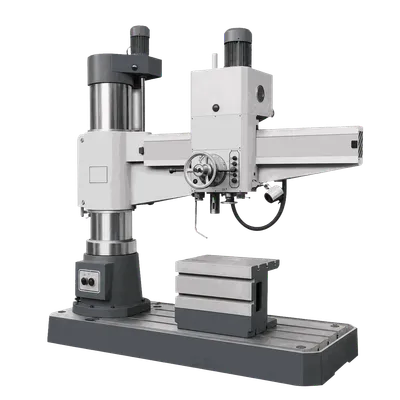

Для отверстий до 80 мм и большого вылета — Z3080x25-1: вылет до 2 500 мм, крутящий момент 1 568 Н·м, масса 11 000 кг. Серия RD3210 / RD4010 / RD5016 / RD5020 / RD6320 / RD8025 охватывает диаметры от 32 до 80 мм, серия RM4011 / RM4014 / RM5016 — 40 и 50 мм. У серии RD4013 / RD5014 / RD6016 / RD8020 / RD8025 частота регулируется бесступенчато, диаметр сверления в карточке пока не заполнен. Детали поменьше — на вертикально-сверлильных станках.

Все модели подкатегории поставляются под заказ.

Поставка и сервис

Поставка по России, сервисная база и склад — в Нижнем Новгороде. ГК «Механит» работает с 2006 года: пусконаладка на площадке заказчика, обучение операторов, гарантия 12 месяцев, выезд инженера за 1–2 рабочих дня. Подробнее — в разделе «Сервис и пусконаладка».

Пришлите чертёж детали с расположением отверстий, материал и партию — технолог подберёт типоразмер по диаметру сверления и вылету. Обсудить задачу с технологом.
