Электроэрозионные станки: проволочно-вырезные и прошивочные

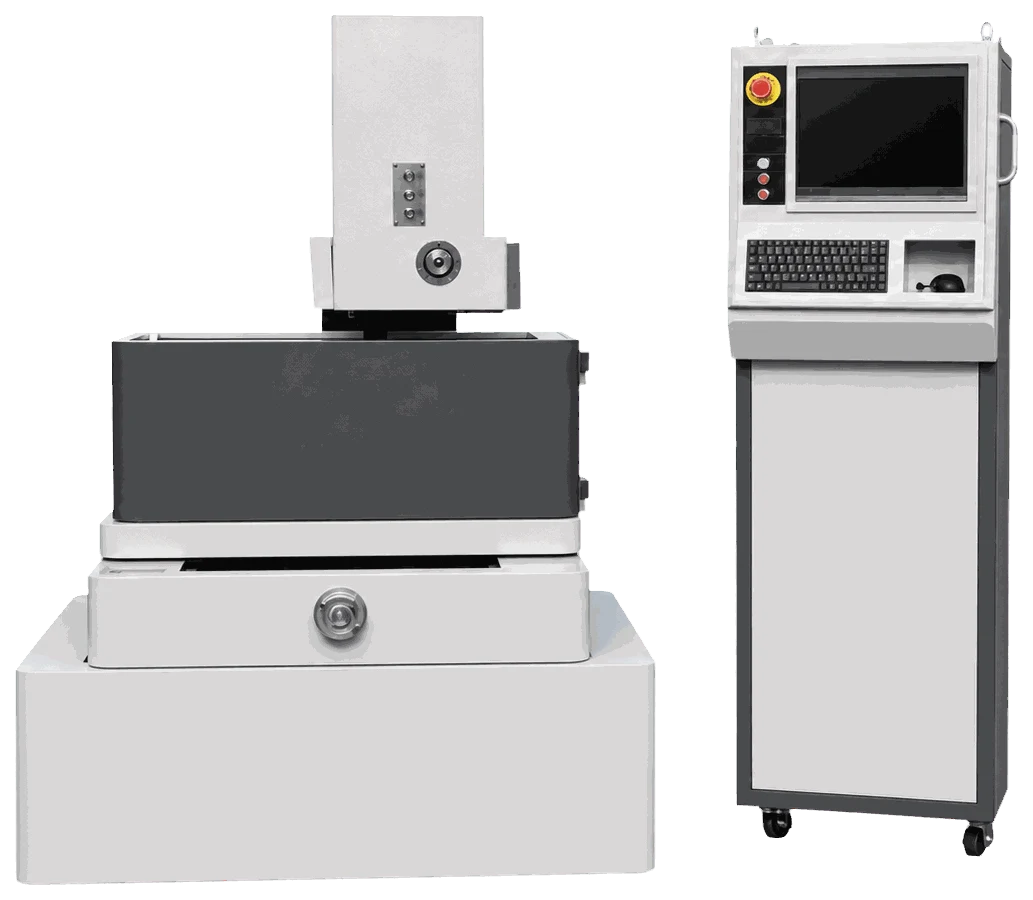

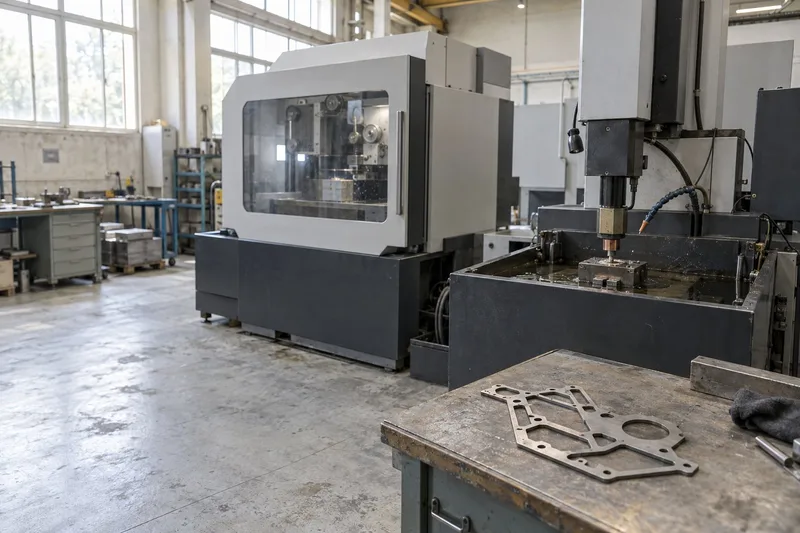

Электроэрозионные станки снимают металл разрядами между электродом и заготовкой в диэлектрической жидкости. Твёрдость материала процессу не мешает, усилия резания нет: закалённая сталь, твёрдый и жаропрочный сплав обрабатываются так же, как сырая сталь. Основная работа — инструментальное производство: штампы, пресс-формы, кондукторы, мелкие серии деталей со сложным контуром. Прежде чем купить электроэрозионный станок, определитесь со способом обработки. Подробнее — в отраслевых решениях.

Типы электроэрозионных станков

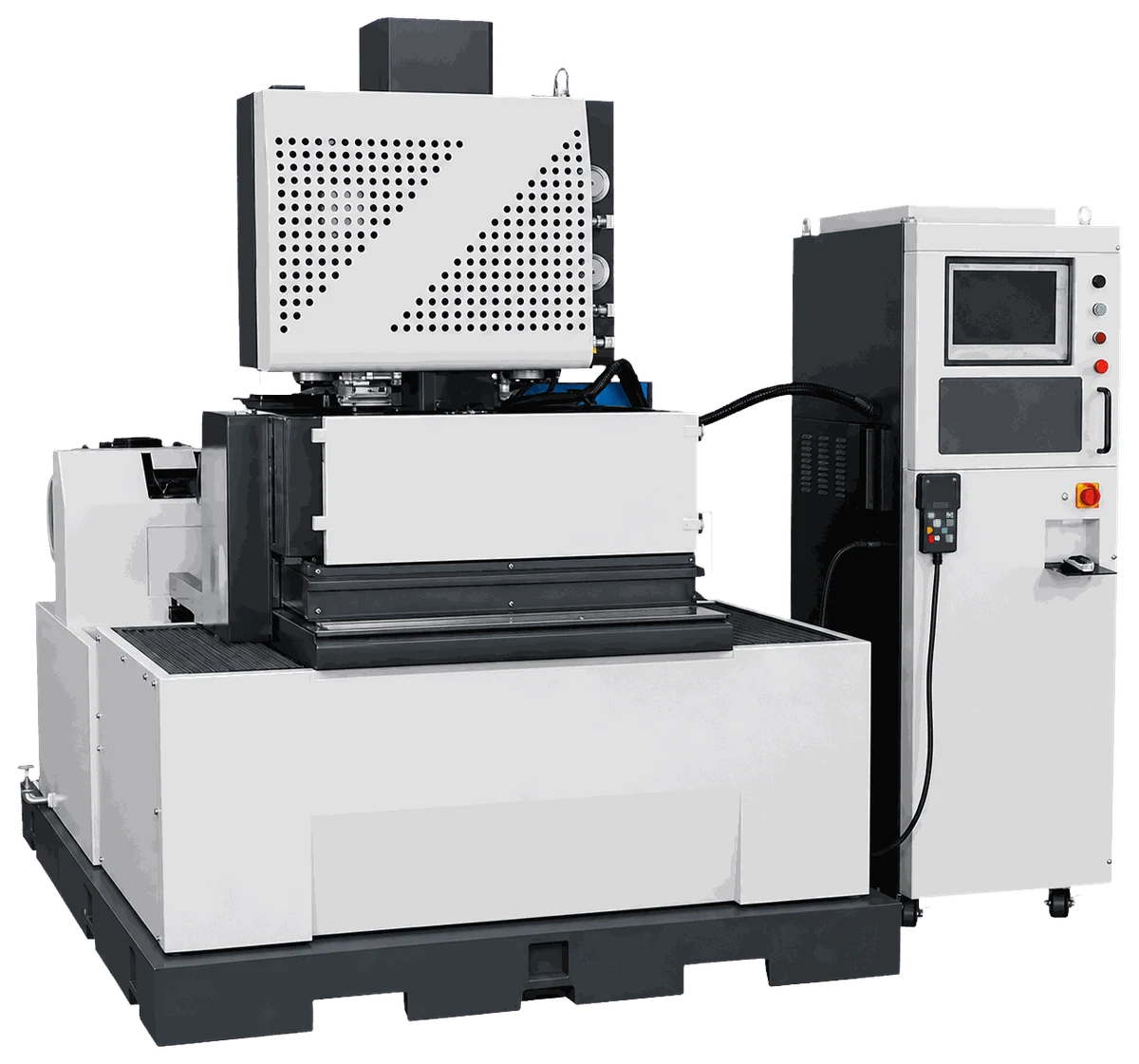

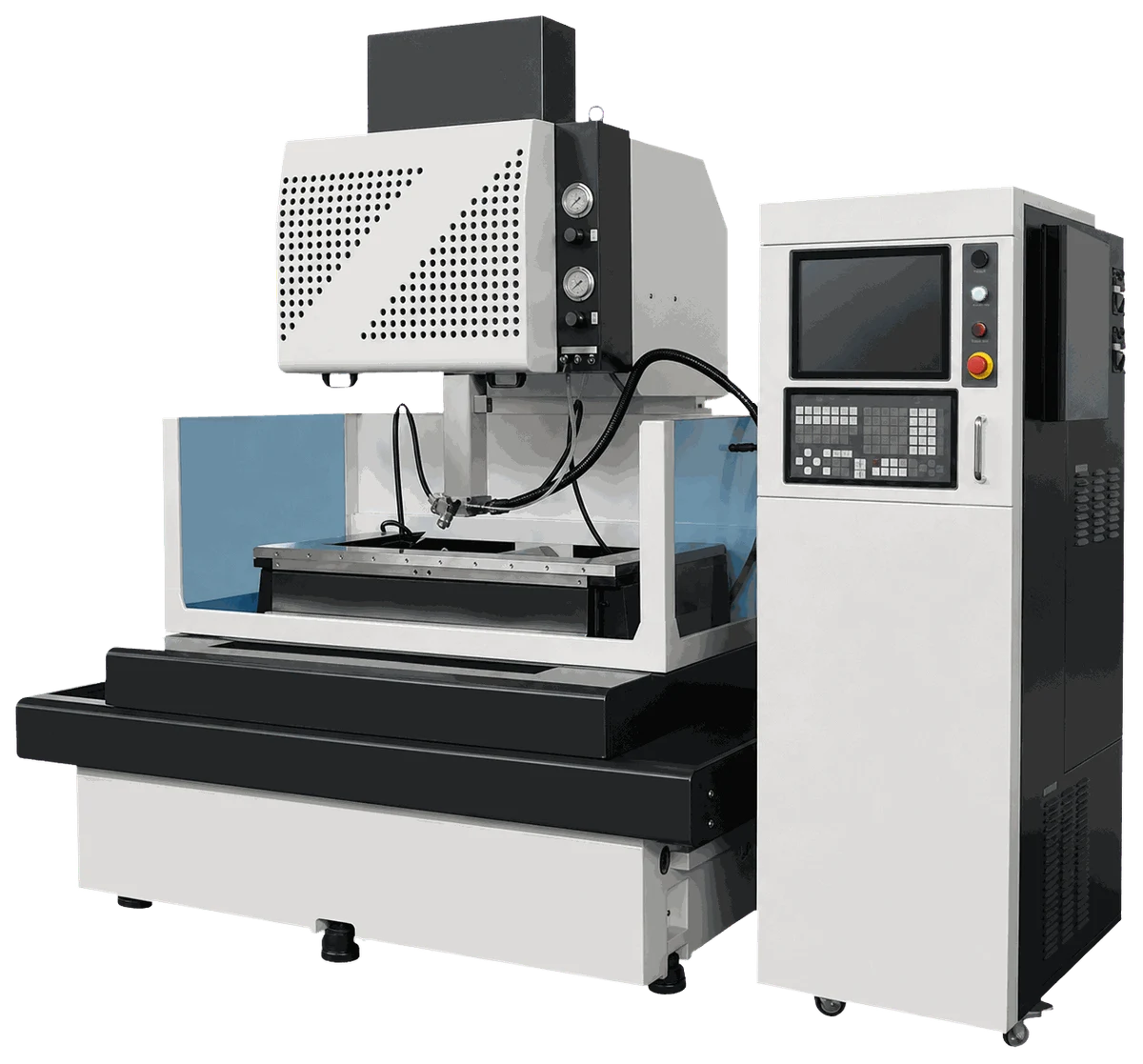

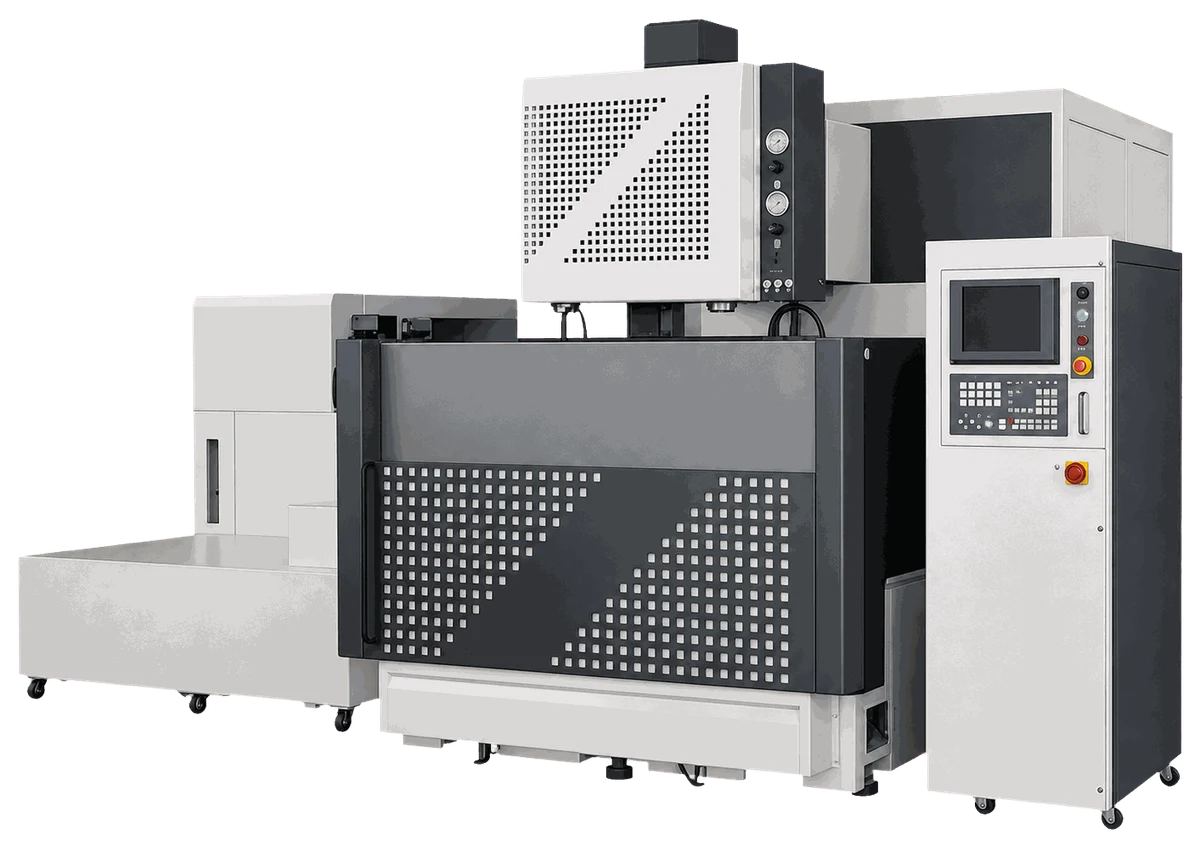

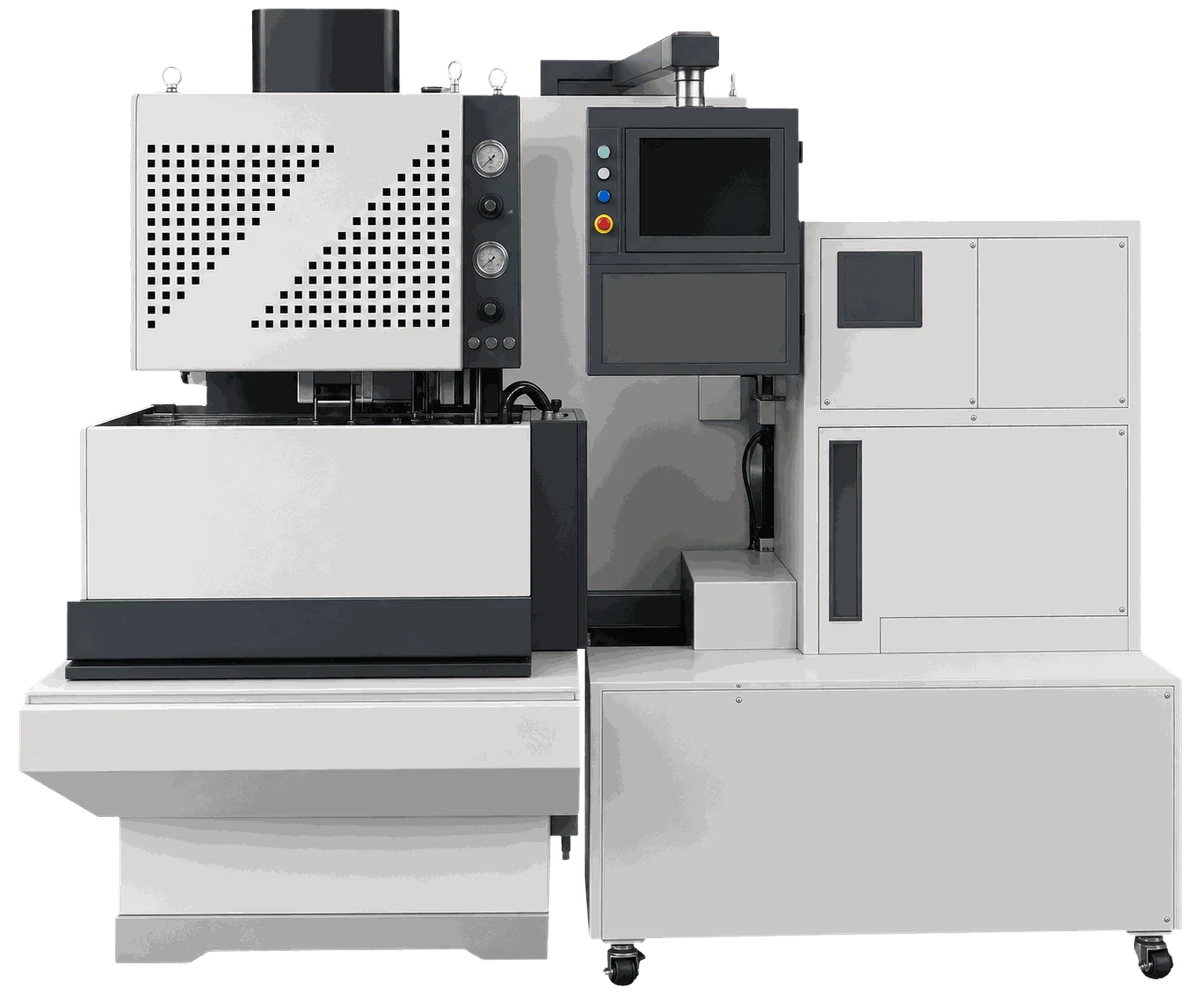

Проволочно-вырезные. Инструмент — проволока, которая перематывается между двумя направляющими и ведёт сквозной контур по программе ЧПУ. Верхняя направляющая смещается по осям U/V — так получают уклон стенки и задние углы матриц. Контур обязан быть сквозным — с края заготовки или от стартового отверстия. Ходы по X/Y в каталоге — от 350×250 до 1 000×1 200 мм, по Z — от 200 до 600 мм, проволока — от 0,1 до 0,3 мм.

Копировально-прошивочные. Инструмент — профильный электрод из графита или меди; он идёт в заготовку по оси Z и оставляет обратную копию своей формы. Схема даёт то, чего не даёт проволока: глухие полости, рёбра, пазы, внутренние углы малого радиуса. Скорость черновой прошивки задаёт ток генератора — в каталоге от 30 до 150 А, столы от 500×300 до 3 200×1 200 мм.

Супердрели. Отверстие прошивает вращающийся трубчатый электрод, рабочая жидкость идёт через него под давлением и выносит продукты эрозии. Диаметр электрода — от 0,2 до 3 мм, ход шпиндельной бабки — от 150 до 350 мм. Задачи две: стартовые отверстия под проволочную резку и отверстия в закалённых деталях.

Как выбрать между проволочной вырезкой и прошивкой

• Форма поверхности. Сквозной контур — проволока, глухая полость по форме электрода — прошивка, отверстие меньше 3 мм — супердрель.
• Масса заготовки. У проволочно-вырезных моделей — до 3 000 кг, у копировально-прошивочных — до 16 000 кг: крупная плита встанет только на прошивочный станок.
• Уклон стенки. Нужен конус — смотрите оси U/V и паспортный угол, в каталоге от ±3° до ±30°.
• Подготовка производства. Вырезке нужна только программа, прошивке — ещё и комплект электродов, который сначала фрезеруют.

Подкатегории

111 моделей в трёх подкатегориях:

• Проволочно-вырезные станки — сквозной контур проволокой: пуансоны, матрицы, вставки; выбирают, когда деталь режется насквозь; 38 моделей.
• Копировально-прошивочные станки — перенос формы электрода в заготовку; выбирают, когда полость глухая; 61 модель.
• Супердрели — прошивка малых отверстий трубчатым электродом; выбирают, когда задача сводится к отверстиям; 12 моделей.

Поставка и сервис

Поставка по России, сервисная база и склад — в Нижнем Новгороде. Все 111 моделей категории сейчас поставляются под заказ. ГК «Механит» работает с 2006 года: пусконаладка на площадке заказчика, обучение операторов, гарантия 12 месяцев, выезд инженера за 1–2 рабочих дня. Подробнее — в разделе «Сервис и пусконаладка».

Пришлите чертёж детали, материал, толщину или глубину обработки и требуемую точность — технолог скажет, проволочная это задача или прошивочная, и подберёт модель. Обсудить задачу с технологом.
