Токарно-фрезерные обрабатывающие центры

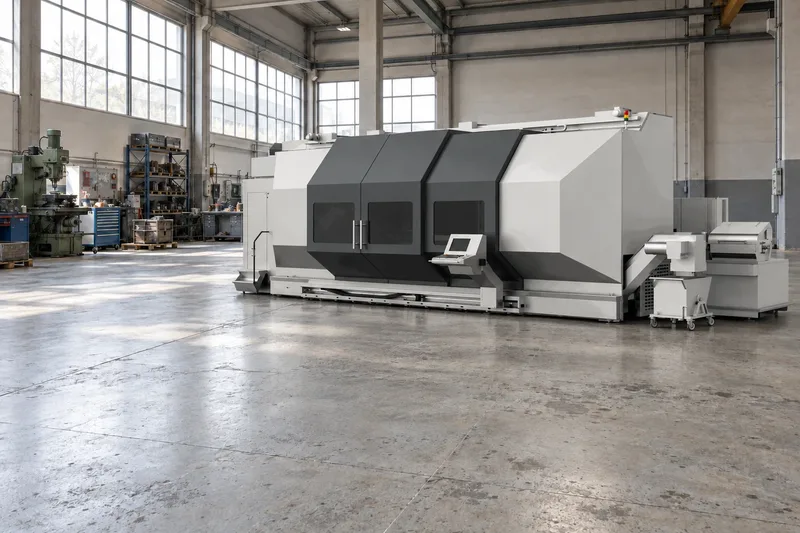

Токарно-фрезерный станок с ЧПУ обрабатывает деталь за одну установку: фрезерный шпиндель на оси B точит, фрезерует и сверлит, в том числе под углом к оси детали. Так обрабатывают валы с пазами и лысками, фланцы и корпуса тел вращения без переустановки между станками. Где применяются такие станки — в отраслевых решениях.

Как выбрать токарно-фрезерный станок с ЧПУ

• Макс. диаметр обработки и расстояние между центрами — габарит детали.
• Токарный шпиндель: для крупных диаметров важнее крутящий момент, для мелких деталей — обороты.
• Фрезерный шпиндель: частота и момент задают режимы для фрез и свёрл.
• Ось B — наклон фрезерной головы для отверстий и плоскостей под углом.
• Ход по оси Y — пазы и лыски, смещённые от оси детали.

Что есть в каталоге Механит

8 моделей. Диапазоны по данным карточек:

• макс. диаметр обработки — от 400 до 1 520 мм;
• расстояние между центрами — от 1 000 до 6 000 мм;
• токарный шпиндель — от 1 250 до 4 500 об/мин, крутящий момент от 120 до 12 650 Н·м;
• фрезерный шпиндель — от 3 200 до 12 000 об/мин;
• ход по X — от 500 до 1 300 мм, по Y — от 220 до 800 мм.

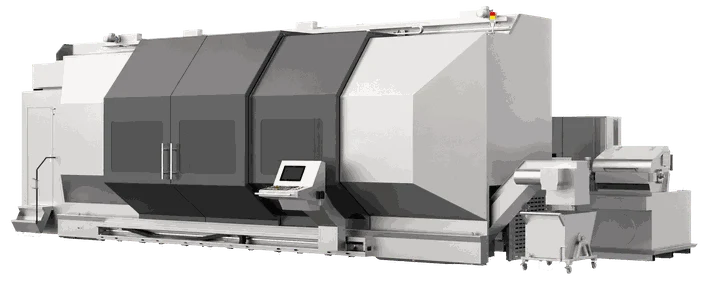

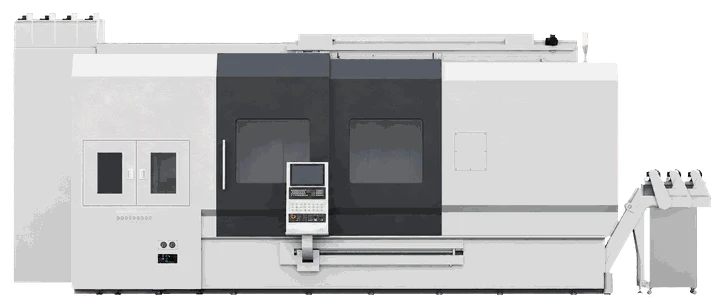

Младшая модель — BHR300V, диаметр 400 мм; самая крупная — BHR1500V, 1 520 мм и 12 650 Н·м на токарном шпинделе. У TBX63S заполнены не все характеристики — уточняйте у технолога.

На складе моделей этой подкатегории нет: купить токарно-фрезерный станок можно с поставкой под заказ. Если фрезерование под углом не нужно, посмотрите токарные обрабатывающие центры с приводным инструментом.

Поставка и сервис

Поставка по России, сервисная база и склад — в Нижнем Новгороде. ГК «Механит» работает с 2006 года: пусконаладка на площадке заказчика, обучение операторов. Гарантия 12 месяцев, выезд сервисного инженера — 1–2 рабочих дня. Подробнее — в разделе «Сервис и пусконаладка».

Пришлите чертёж детали, материал и годовую программу — технолог подберёт токарный обрабатывающий центр с ЧПУ из каталога. Обсудить задачу с технологом.
