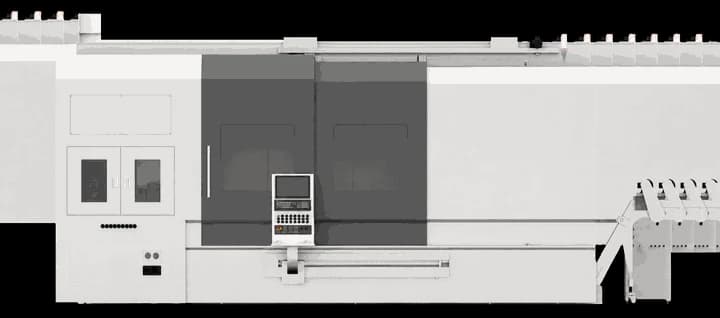

Токарно-фрезерный обрабатывающий центр BHR700V

Токарно-фрезерный обрабатывающий центр BHR700V серии BHR — горизонтальный многофункциональный станок, объединяющий токарную и фрезерную обработку в единой конструкции. Наибольший диаметр обработки (планшайба) — Ø700 мм, расстояние между центрами — 2500 мм. За одну установку детали выполняются точение, фрезерование, растачивание, сверление, нарезание резьбы и другие операции, что исключает погрешности перебазирования и повышает точность готового изделия.

Токарный шпиндель развивает частоту до 4000 об/мин при крутящем моменте 330 Н·м, ось C (200 об/мин) обеспечивает точную угловую индексацию. Фрезерный шпиндель работает со скоростью до 12000 об/мин (момент до 100 Н·м) и вместе с поворотной осью B (2000 Н·м) выполняет многоплоскостную обработку. Роликовые линейные направляющие и жёсткая станина обеспечивают виброустойчивость при точении и фрезеровании.

Центр оснащён инструментальным магазином на 40 / 80 / 120 инструментов и системой ЧПУ Siemens 828D/ONE с функцией 3D-моделирования и управления инструментом. Применяется в тяжёлом машиностроении, производстве редукторов, судовых, энергетических и нефтегазовых деталей, крупных корпусных изделий, коленчатых валов и шнеков.

Дополнительные технические характеристики
Тип станка: токарно-фрезерный обрабатывающий центр, горизонтальный
Макс. скорость оси C: 200 об/мин
Скорость ускоренных перемещений: 36 м/мин
Система ЧПУ: Siemens 828D/ONE
