Горизонтально-расточные станки с УЦИ

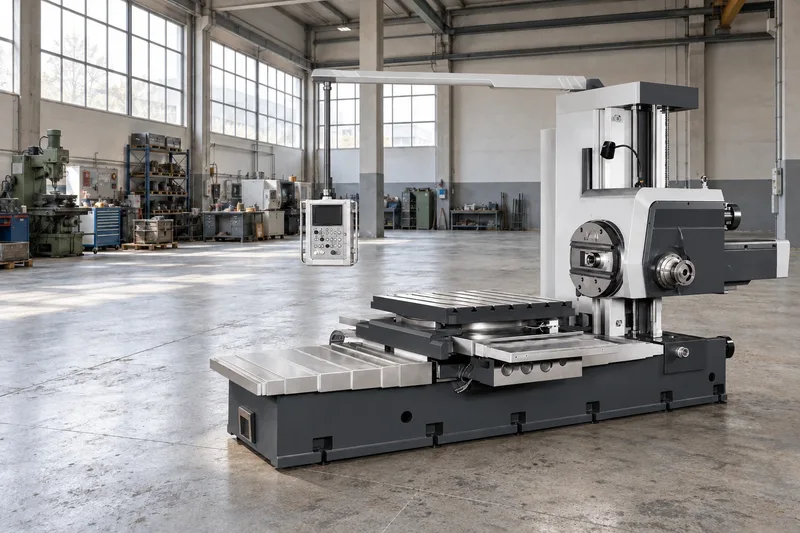

Горизонтально-расточной станок с УЦИ — универсальный: перемещениями управляет станочник, а устройство цифровой индикации показывает координаты по осям. На таком станке растачивают соосные отверстия, фрезеруют плоскости и подрезают торцы в корпусах редукторов, станинах и кронштейнах — в единичном и ремонтном производстве. Подробнее — в отраслевых решениях.

Как выбрать горизонтально-расточной станок с УЦИ

• Диаметр и конус шпинделя — типоразмер станка и жёсткость при расточке; по конусу подбирают оснастку.
• Размеры и грузоподъёмность стола — встанет ли корпус вместе с приспособлением.
• Ходы по X, Y, Z и выдвижение пиноли (W) — какие поверхности обработаются с одной установки и на какую глубину дойдёт расточка.
• Планшайба с радиальным суппортом (ход U) — подрезка торцов и расточка больших отверстий резцом без смены инструмента.
• Индексация стола (ось B) — обработка детали с нескольких сторон за одну установку.

Что есть в каталоге Механит

3 модели в двух карточках. Диапазоны по данным карточек:

• диаметр шпинделя — от 110 до 130 мм, конус ISO50;
• поворотный стол — 1 600×1 400 и 1 800×1 600 мм, грузоподъёмность 8 т, индексация 360° (0,001°);
• ход по X — от 1 800 до 2 000 мм, по Y — от 1 600 до 1 800 мм, по Z — 1 500 мм, по W — 800 мм;
• планшайба Ø630 мм, ход U — 200 мм;
• двигатель шпинделя 30 кВт, частота вращения до 1 500 об/мин.

Полные таблицы — у серии TPX6113F1-Manual / TPX6113F2-Manual: исполнения различаются столом и ходами по X и Y. В карточке TPX6111B-3 пока заполнены только шпиндель Ø110 мм и конус ISO50 — остальное уточнит менеджер. Модели с программным управлением — в подкатегории «Горизонтально-расточные станки с ЧПУ».

Все модели подкатегории поставляются под заказ.

Поставка и сервис

Поставка по России, сервисная база и склад — в Нижнем Новгороде. ГК «Механит» работает с 2006 года: пусконаладка на площадке заказчика, обучение операторов, гарантия 12 месяцев, выезд инженера за 1–2 рабочих дня. Подробнее — в разделе «Сервис и пусконаладка».

Пришлите чертёж детали, материал и партию — технолог подберёт типоразмер. Обсудить задачу с технологом.
