Токарные станки с ЧПУ с горизонтальной станиной

Горизонтальный токарный станок с ЧПУ устроен как универсальный: та же плоская станина, но переходы, подачи и смена резцов идут по программе. На нём точат валы, оси, втулки и фланцы — от мелких деталей в цанге до валов длиной до 20 м, поштучно и сериями. Подробнее — в отраслевых решениях.

Как выбрать горизонтальный токарный станок с ЧПУ

• Диаметр над станиной и над суппортом. Первый — наибольшая заготовка в патроне, второй — диаметр, который точится по всей длине.
• Длина обработки — для валов в центрах берите с запасом под патрон и заднюю бабку.
• Отверстие шпинделя ограничивает пруток и трубу, пропускаемые сквозь шпиндель.
• Мощность двигателя шпинделя определяет съём металла на черновых проходах.
• Частота вращения. Нижняя граница нужна для больших диаметров, верхняя — для малых диаметров и цветных металлов.

Что есть в каталоге Механит

53 модели, по данным карточек:

• диаметр над станиной — от 300 до 3 150 мм, над суппортом — от 135 до 2 600 мм;
• длина обработки — от 165 до 20 000 мм;
• отверстие шпинделя — от 38 до 225 мм, у QKD1325 — до 355 мм, у QK1343 — до 640 мм;
• мощность двигателя шпинделя — от 3 до 110 кВт;
• частота вращения шпинделя — от 0,8 до 5 000 об/мин.

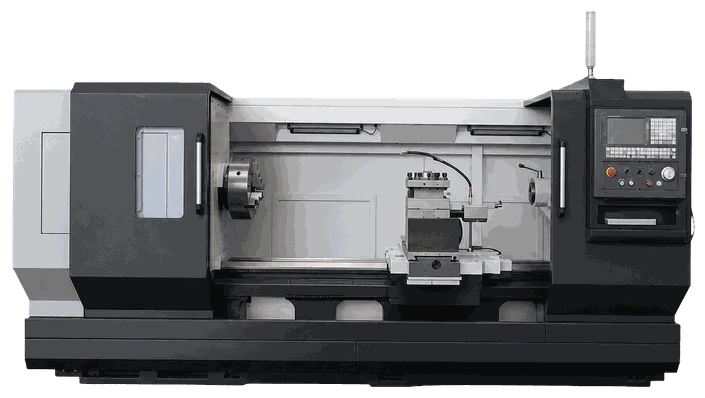

Самые компактные — FL280 и FTL300: Ø300 мм над станиной, масса 1 400 и 1 900 кг. Валы длиной до 20 м обрабатывают CK61H и CK61160A, наибольший диаметр, 3 150 мм, — у CKY61250F. Все модели подкатегории поставляются под заказ.

Поставка и сервис

Поставка по России, сервисная база и склад — в Нижнем Новгороде. ГК «Механит» работает с 2006 года: пусконаладка на площадке заказчика, обучение операторов, гарантия 12 месяцев, выезд инженера за 1–2 рабочих дня. Подробнее — в разделе «Сервис и пусконаладка».

Пришлите чертёж вала или детали, материал и партию — технолог подберёт модель и длину станины. Обсудить задачу с технологом.
