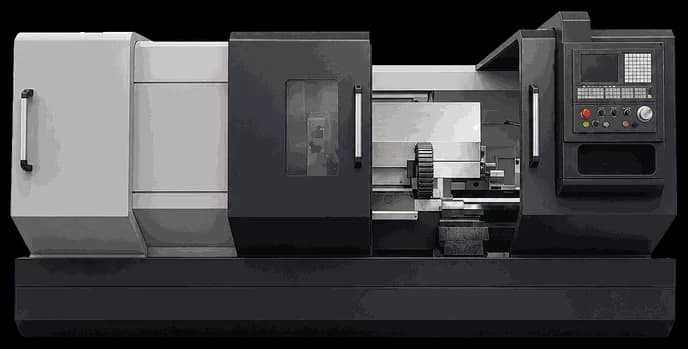

Токарный станок с ЧПУ QK1343

Токарно-трубонарезной станок с ЧПУ QK1343 (серия QK1343/QK1350/QK1363) с гидравлической задней бабкой предназначен для стандартного и специального нарезания резьб на трубах в нефтегазовой отрасли и трубопроводном строительстве.

Большое сквозное отверстие шпинделя Ø440 мм (до Ø640 мм у QK1363) обеспечивает частоту вращения 10–210 об/мин; главный привод 22 кВт (37 кВт у QK1363). Заготовки массой до 6–10 т закрепляются в 4-кулачковом патроне Ø1000–1250 мм.

12-позиционная револьверная головка с индексацией 0,5 с (державка 40×40 мм) и система ЧПУ Siemens 828D или Fanuc 0i-TF с 10,4" дисплеем обеспечивают точность резьбы ±0,01 мм при скорости нарезания до 500 об/мин. Поддерживаются резьбы API (5L, 5CT), NPT, BSP и метрические.

Дополнительные технические характеристики
Расстояние между центрами: 1500 / 3000 мм
Диапазон нарезаемых труб: 270–430 / 330–510 / 330–630 мм
Ширина направляющей: 755 / 765 / 1100 мм
Макс. грузоподъёмность: 6 / 6 / 10 т
Патрон: Ø1000 (4-кул. электр.) / Ø1250 (4-кул. ручн.) мм
Перемещение по X: 520 / 520 / 750 мм
Перемещение по Z: 1250 / 2750 мм
Диаметр пиноли задней бабки: 160 / 160 / 260 мм
Ход пиноли: 300 мм
Револьверная головка: 12-позиционная, индексация 0,5 с
Сечение державки: 40×40 / 50×50 мм
Мощность насоса СОЖ: 0,25 кВт
Точность резьбы (шаг/угол): ±0,01 мм
Скорость нарезания резьбы: до 500 об/мин
Система ЧПУ: Siemens 828D / Fanuc 0i-TF, дисплей 10,4"
Габариты (Ш×В): 2220×2120 / 2300×2200 / 2500×2500 мм
Длина: 5000–7100 мм
