Шлифовальные станки по металлу

Шлифование держит размер и шероховатость там, где точение и фрезерование уже не справляются: после термообработки, на посадочных местах под подшипники, на плоскостях оснастки. В каталоге ГК «Механит» — промышленные шлифовальные станки по металлу для тел вращения и плоскостей: валы, штоки, пальцы, втулки, плиты, детали штампов и пресс-форм. Ленточных, точильных, барабанных и деревообрабатывающих станков здесь нет. Подробнее — в отраслевых решениях.

Типы шлифовальных станков по металлу

Круглошлифовальные. Деталь вращается в центрах или патроне, шлифовальная бабка подаётся поперечно, стол ходит продольно; поворот стола даёт конус, отдельная головка — внутреннее отверстие. В каталоге наружный диаметр от 5 до 1 600 мм, длина шлифования от 200 до 16 000 мм, привод круга от 3 до 30 кВт.

Плоскошлифовальные. Деталь лежит на магнитной плите, круг снимает припуск периферией, стол ходит под ним возвратно-поступательно. Столы в каталоге — от 450×155 до 6 000×1 000 мм, от оси шпинделя до стола от 335 до 1 050 мм, шпиндель от 1,1 до 22 кВт. Исполнения — ручные, гидравлические и с ЧПУ.

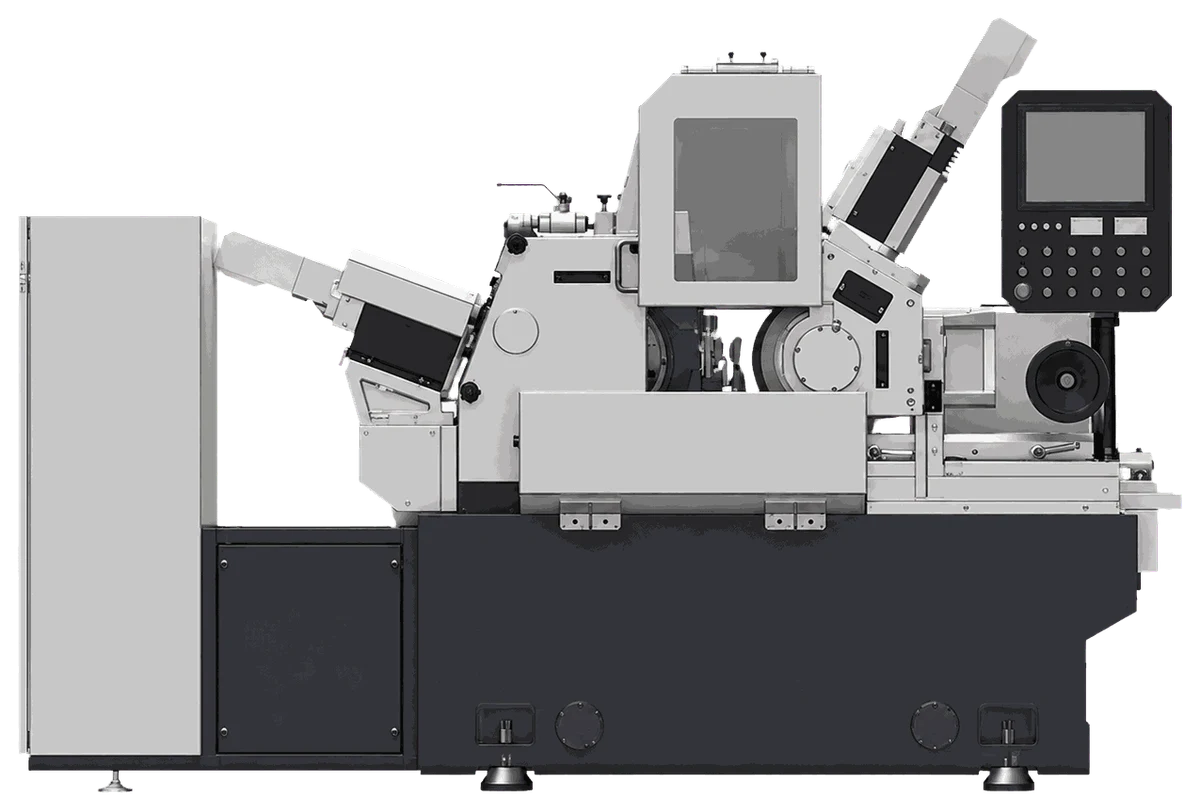

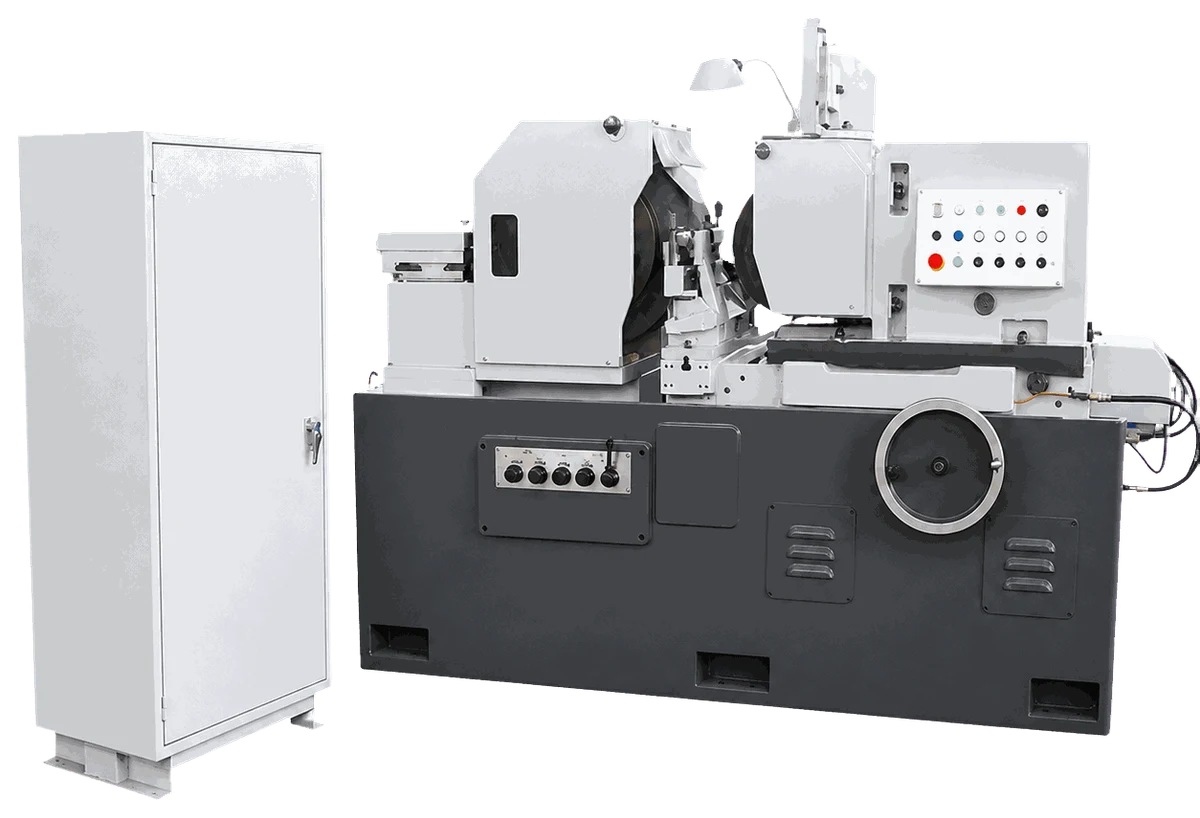

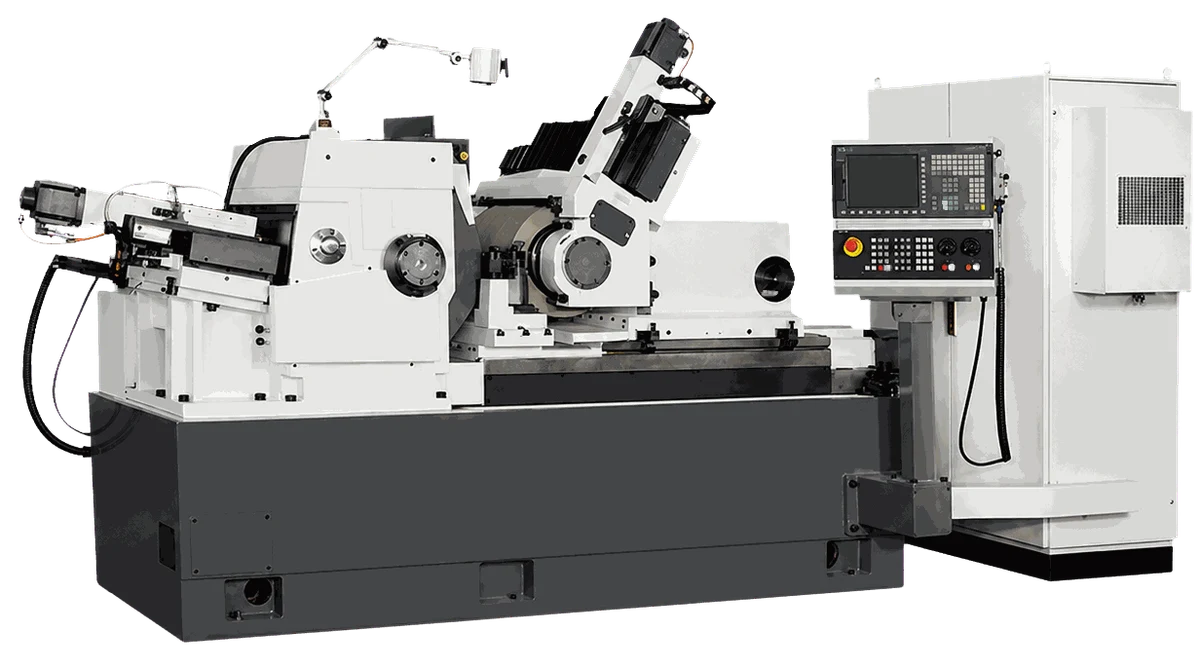

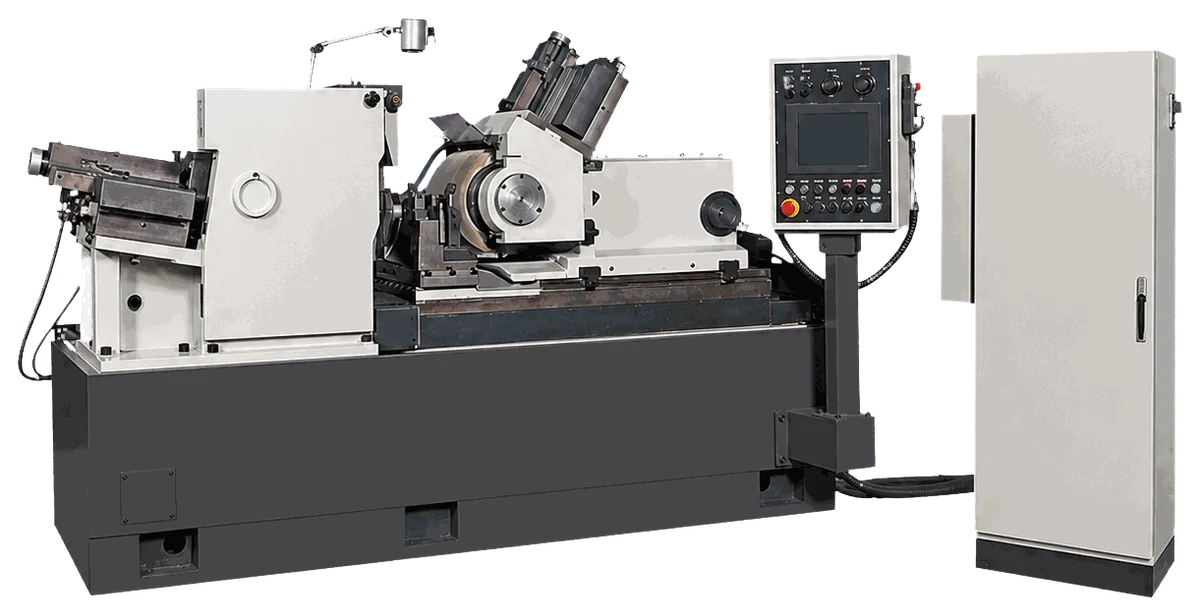

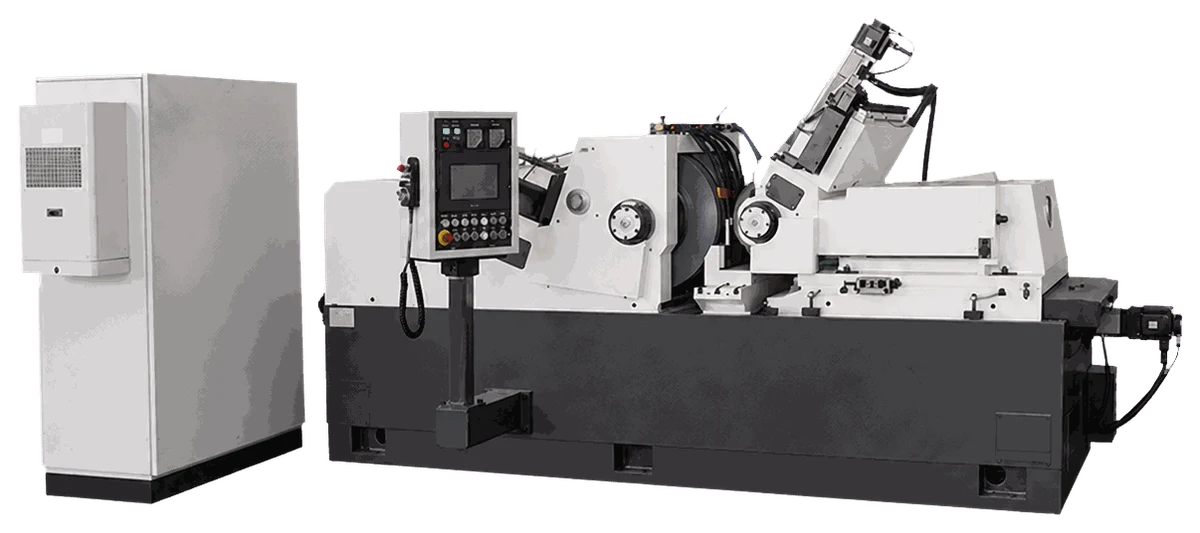

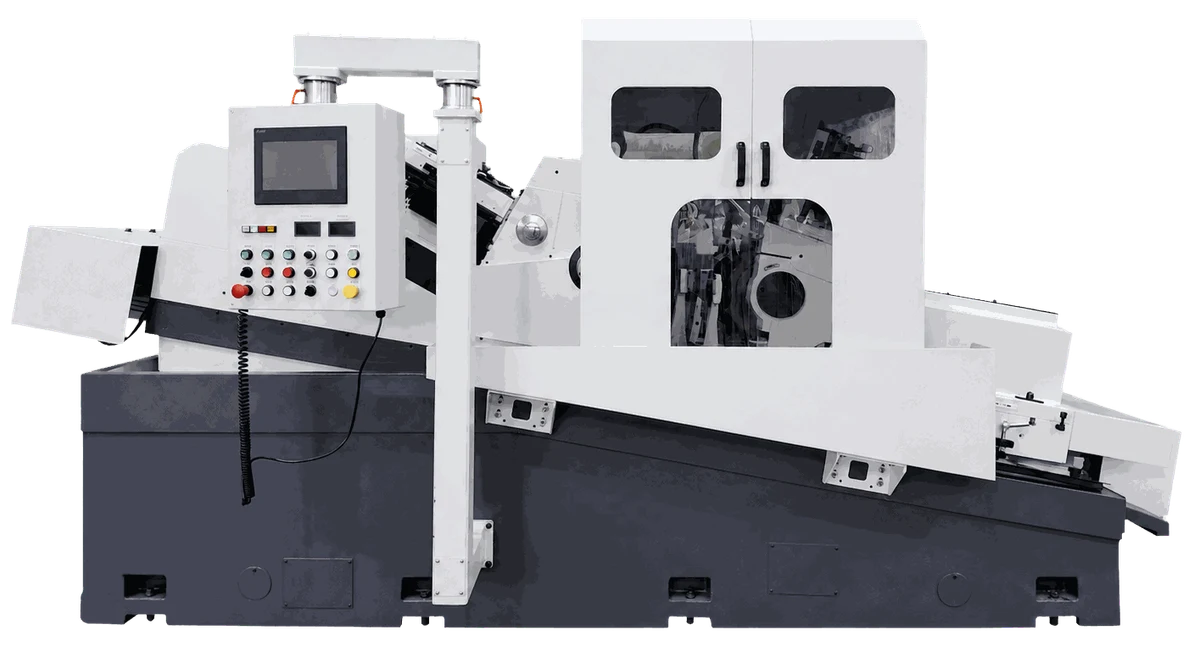

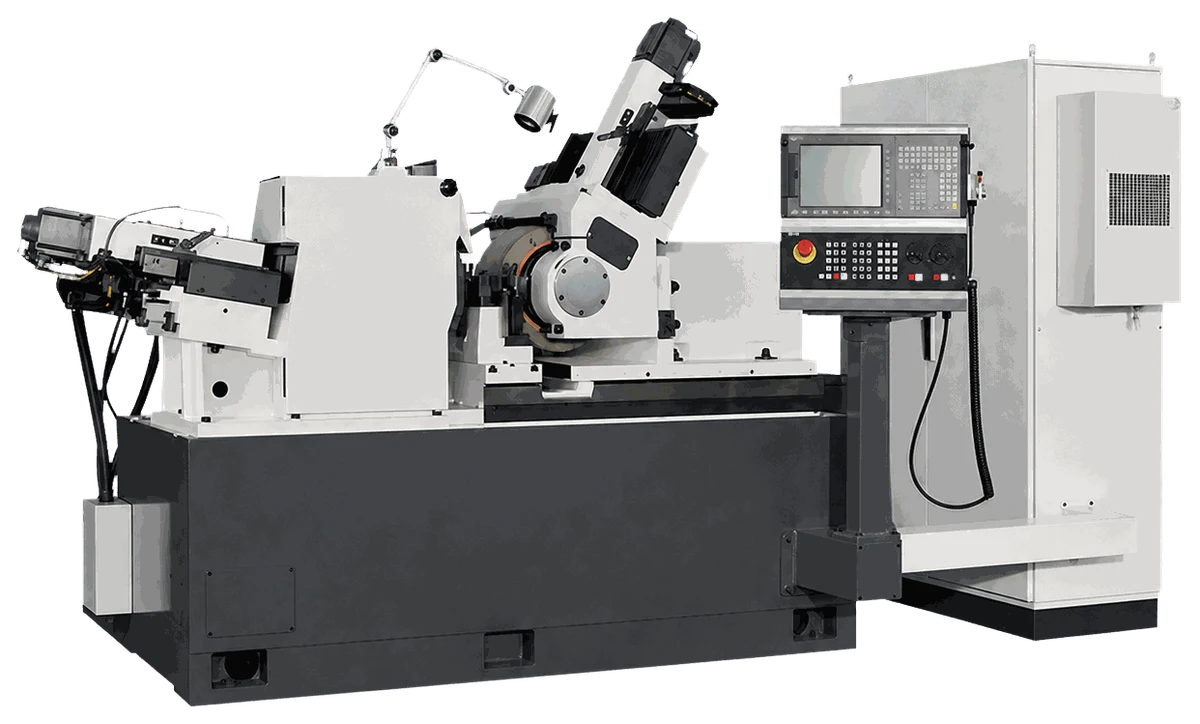

Бесцентровошлифовальные. Центров и патрона нет: деталь лежит на опорном ноже между шлифовальным и ведущим кругом, ведущий круг вращает её и при наклоне тянет напроход. Установка занимает секунды, схема рассчитана на поток. Диаметр шлифования в каталоге от 2 до 300 мм, привод круга от 7,5 до 55 кВт, паспортная круглость 1–2 мкм.

Как выбрать между подтипами

• Поверхность на чертеже. Плоскость или уступ — плоскошлифовальный; наружный и внутренний цилиндр, конус, торец — круглошлифовальный; гладкий цилиндр без буртов — бесцентровошлифовальный.
• Чем базировать. Есть центровые отверстия — центры; нет и деталь короткая — опорный нож; плоское основание и магнитный материал — магнитная плита.
• Партия. Единичные детали и ремонт — универсальный круглошлифовальный или ручной плоскошлифовальный станок; тысячи валиков в смену — шлифование напроход.
• Допуск и габарит. Допуск чертежа сравнивают с паспортной круглостью и Ra станка, длину и массу детали — с длиной стола и допустимой массой заготовки.

Подкатегории

173 модели в трёх подкатегориях:

• Круглошлифовальные станки — тела вращения в центрах или патроне; выбирают, когда за установку нужно обработать несколько шеек; 63 модели.

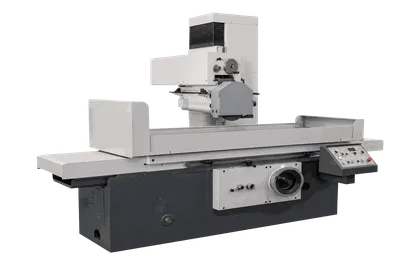

• Плоскошлифовальные станки — плоскости на магнитной плите; выбирают под плоскостность и параллельность; 93 модели.

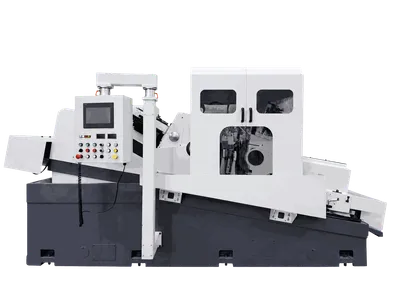

• Бесцентровошлифовальные станки — наружный диаметр без центров; выбирают под серии валиков, пальцев и штоков; 17 моделей.

Поставка и сервис

Поставка по России, сервисная база и склад — в Нижнем Новгороде. Со склада отгружается один станок, остальные 172 модели идут под заказ. ГК «Механит» работает с 2006 года: пусконаладка на площадке заказчика, обучение операторов, гарантия 12 месяцев, выезд инженера за 1–2 рабочих дня. Подробнее — в разделе «Сервис и пусконаладка».

Пришлите чертёж детали с допусками и шероховатостью, материал и размер партии — технолог определит схему шлифования и подберёт станок. Обсудить задачу с технологом.
