Инструмент и режимы для сверления на станках с ЧПУ
Сверление — операция, где ошибка обходится дороже всего: поломка сверла в отверстии часто означает брак детали. Ключевые факторы — отвод стружки и жёсткость на глубине.
Что определяет результат
Глубина в диаметрах
До 3×D работают обычные свёрла, от 5×D нужен внутренний подвод СОЖ и вывод стружки, от 10×D — специальные решения.
Отвод стружки
Забитая канавка — главная причина поломки. Давление и расход СОЖ важнее марки сплава.
Биение и центрирование
Биение сверла на вылете уводит отверстие и разбивает диаметр на входе.
Тип сверла
Цельнотвердосплавное — точность и малые диаметры, со сменными пластинами — производительность на больших диаметрах.
Стартовые режимы по материалам
Диапазоны — стартовые ориентиры для твердосплавного инструмента с покрытием. Рабочие значения берутся из каталога конкретного инструмента, окончательные — после пробной детали на вашем станке.
| Материал | Скорость резания Vc | Подача | Глубина и примечания |
|---|---|---|---|
| PСтали | 80–160 м/мин | 0,10–0,30 мм/об | внутренний подвод СОЖ от 3×D |
| MНержавеющие стали | 60–120 м/мин | 0,08–0,25 мм/об | без выхаживания, без остановки подачи |
| KЧугун | 80–150 м/мин | 0,12–0,35 мм/об | следить за выходом стружки |
| NАлюминий | 150–400 м/мин | 0,10–0,40 мм/об | свёрла с полированными канавками |
| SТитан и жаропрочные | 20–50 м/мин | 0,05–0,20 мм/об | СОЖ обязательна |
| HЗакалённые стали | 20–60 м/мин | 0,03–0,12 мм/об | только после отпуска или твердосплав с покрытием |
Типовые проблемы и причины
Выберите, что видите на детали или на кромке, — причина и что менять.

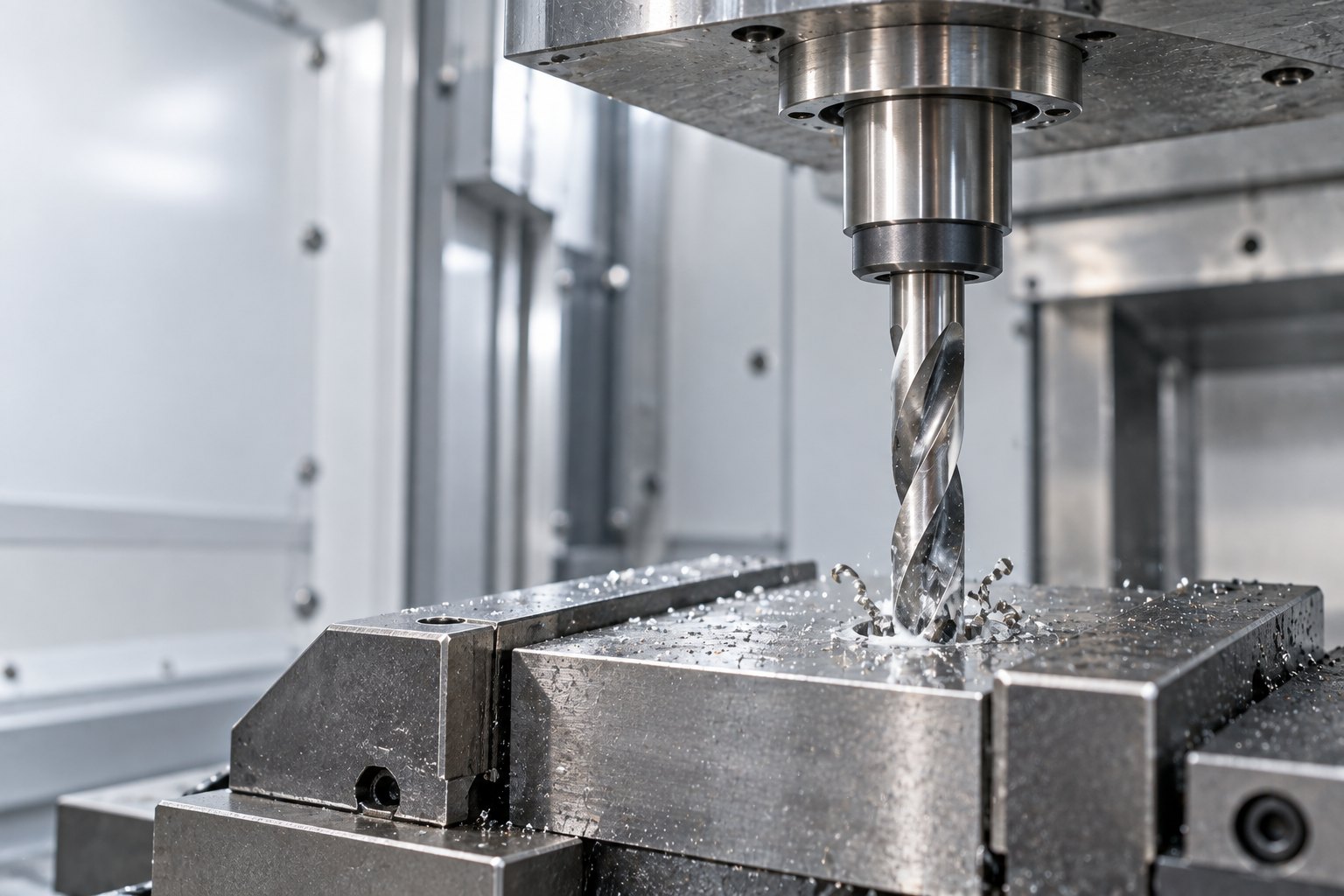

Увод отверстия
- Биение сверла
- отсутствие центровки
- неровная поверхность входа

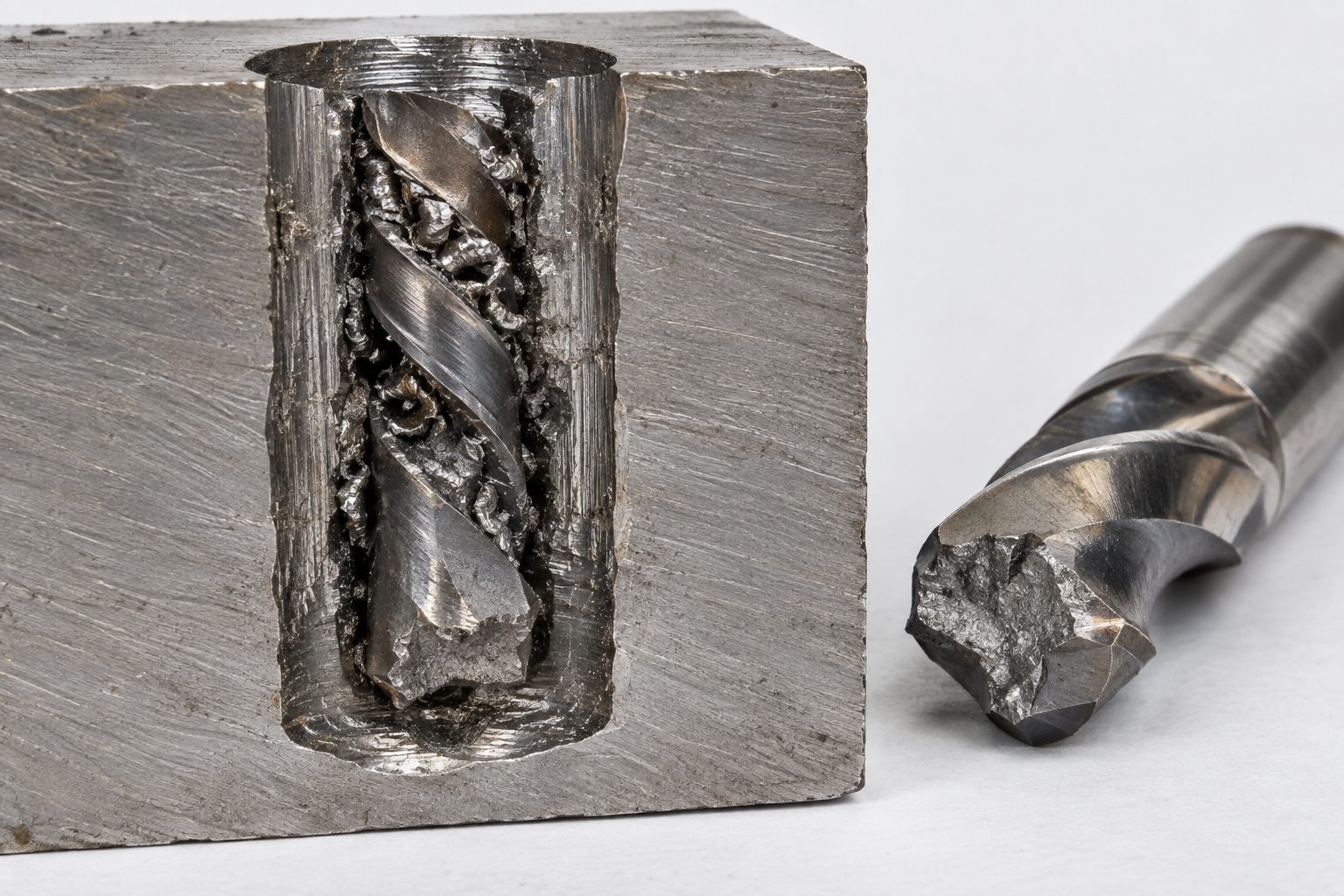

Поломка сверла на глубине
- Забитая стружкой канавка
- нехватка СОЖ
Разбитый диаметр
- Биение
- износ уголков
- слишком высокая подача на входе
Плохая шероховатость стенки
- Износ
- нестабильная подача
- вибрация на вылете
Наволакивание на кромке (нержавеющая сталь)
- Низкая скорость
- прерывание подачи
Бренды под эту операцию
Конкретную позицию подбирает технолог под материал и станок.
Частые вопросы
С какой глубины нужен внутренний подвод СОЖ?
Практическая граница — около 3×D. Глубже стружка перестаёт выходить сама, и без внутреннего подвода растёт риск поломки.
Цельнотвердосплавное сверло или со сменными пластинами?
До 16–20 мм обычно выгоднее цельнотвердосплавное: выше точность и качество отверстия. На больших диаметрах и глубинах сменные пластины дешевле в пересчёте на отверстие.
Нужно ли центровать перед сверлением?
Современные свёрла с самоцентрирующейся подточкой чаще всего не требуют центровки на ровной поверхности. Центровка нужна на наклонных и криволинейных входах.
