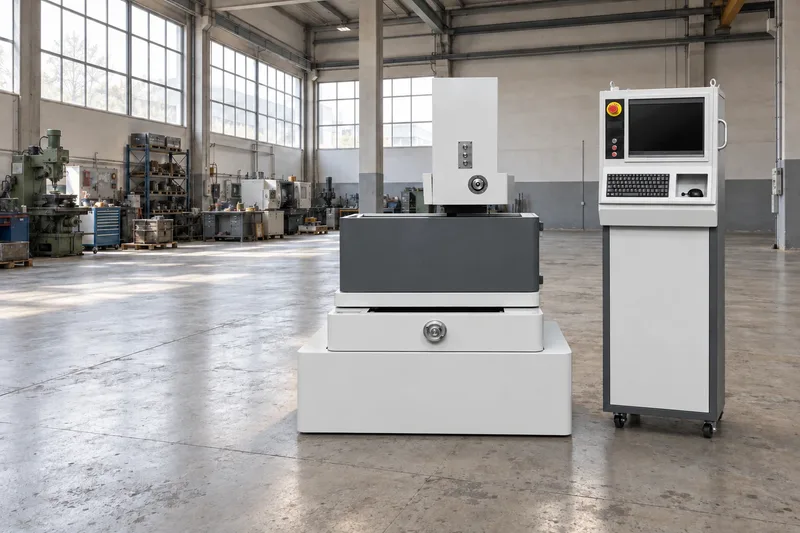

Проволочно-вырезные станки

Проволочно-вырезной станок режет токопроводящий материал электроэрозией: проволока-электрод ведёт контур по программе ЧПУ. Так делают пуансоны и матрицы штампов, вставки и шаблоны из закалённой стали и твёрдого сплава. Проволочный эрозионный станок работает в инструментальном производстве и на мелких сериях. Подробнее — в отраслевых решениях.

Как выбрать проволочно-вырезной станок

• Ход по осям X/Y и размеры стола — наибольший контур за одну установку.
• Ход по оси Z — наибольшая толщина заготовки.
• Ход по осям U/V и угол конуса — для уклонов в матрицах и задних углов. Угол указывают вместе с высотой, например ±15° на 60 мм.
• Диаметр проволоки. Тонкая даёт меньший радиус во внутренних углах, толстая — более высокую скорость резки.

Что есть в каталоге Механит

38 моделей, по данным карточек:

• масса заготовки — от 300 до 3 000 кг;
• ход по X/Y — от 350×250 до 1 000×1 200 мм;
• ход по Z — от 200 до 600 мм (у DK7763F указано 400–850 мм);
• ход по U/V — от 50×50 до 150×150 мм, угол конуса в базовом исполнении — от ±3° до ±30°;
• диаметр проволоки — от 0,1 до 0,3 мм.

Автоматическая заправка проволоки (AWT) — у серии BSW, от BSW325 до BSW1270. Купить проволочно-вырезной станок с ЧПУ со склада сейчас нельзя: все модели поставляются под заказ, срок менеджер называет под конкретную модель. Глухие полости по форме электрода делают на копировально-прошивочных станках.

Поставка и сервис

Поставка по России, сервисная база и склад — в Нижнем Новгороде. ГК «Механит» работает с 2006 года: пусконаладка на площадке заказчика, обучение операторов, гарантия 12 месяцев, выезд инженера за 1–2 рабочих дня. Подробнее — в разделе «Сервис и пусконаладка».

Пришлите чертёж детали, материал, толщину заготовки и нужную точность — технолог подберёт модели из каталога. Обсудить задачу с технологом.
