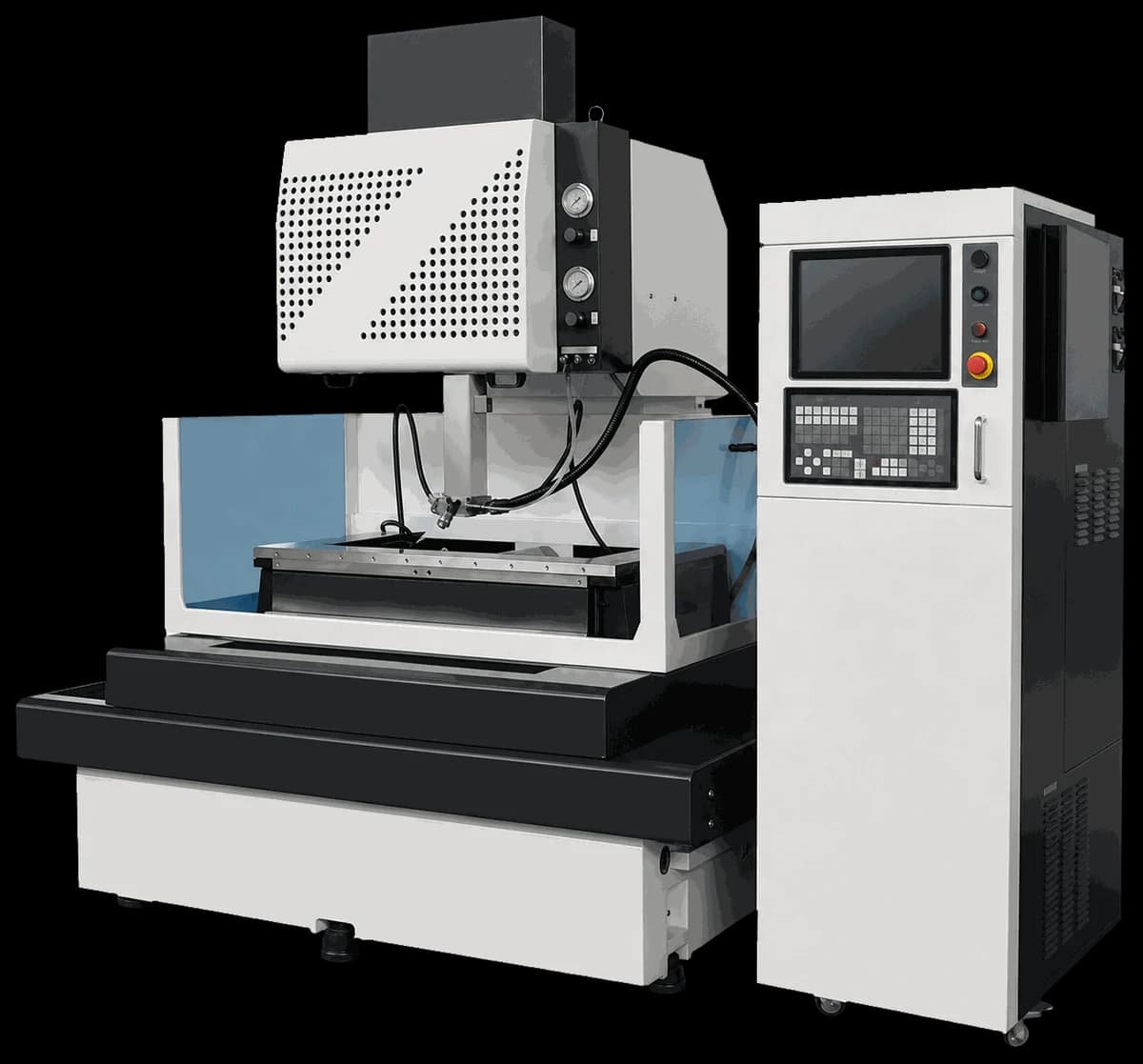

Проволочно-вырезной станок SW-BSW 645

Код модели: SW-BSW 645 MS

Проволочно-вырезной электроэрозионный станок SW-BSW 645 с обработкой в погружной ванне. Ходы X/Y — 600 × 450 мм, масса заготовки — до 500 кг.

Макс. габариты заготовки1100 x 800 x 250 мм
Размеры стола868х668 мм
Перемещение по осям X и Y600 x 450 мм
Ценапо запросу

Описание

SW-BSW 645 предназначен для вырезки контуров матриц, пуансонов и деталей инструментальной оснастки из электропроводящих материалов. Станок работает с обработкой в погружной ванне; многопроходная обработка позволяет последовательно формировать контур и выполнять чистовые проходы.

Ходы X/Y составляют 600 × 450 мм, ход Z — 300 мм. Размер стола — 868 × 668 мм; максимальные габариты заготовки — 1100 × 800 × 250 мм, масса — 500 кг. При подборе проверяют и наружные размеры детали, и расположение обрабатываемого контура в пределах ходов.

Оси U/V имеют ходы 100 × 100 мм и обеспечивают наклон проволоки: каталог указывает конус до ±15° при толщине 60 мм. Диаметр проволоки — 0,15–0,3 мм. ЧПУ поддерживает линейную и круговую интерполяцию, ввод программ через USB и Ethernet; предусмотрены автоматический контроль проводимости и температуры диэлектрика. В паре SW/BSW автоматической заправкой проволоки оснащено исполнение BSW; переносить эту функцию на SW нельзя.

Линейные двигатели и поворотный стол предлагаются как опции. Для подбора исполнения нужны чертёж, материал и масса заготовки, требования к контуру и качеству поверхности.

Похожие модели

Проволочно-вырезной станок BSW645
Подробнее →

Проволочно-вырезной станок BSW645

Макс. габариты заготовки1100 × 800 × 250 мм
Размеры стола868 × 668 мм
Перемещение по осям X и Y600 × 450 мм
Макс. масса заготовки500 кг

Ценапо запросу

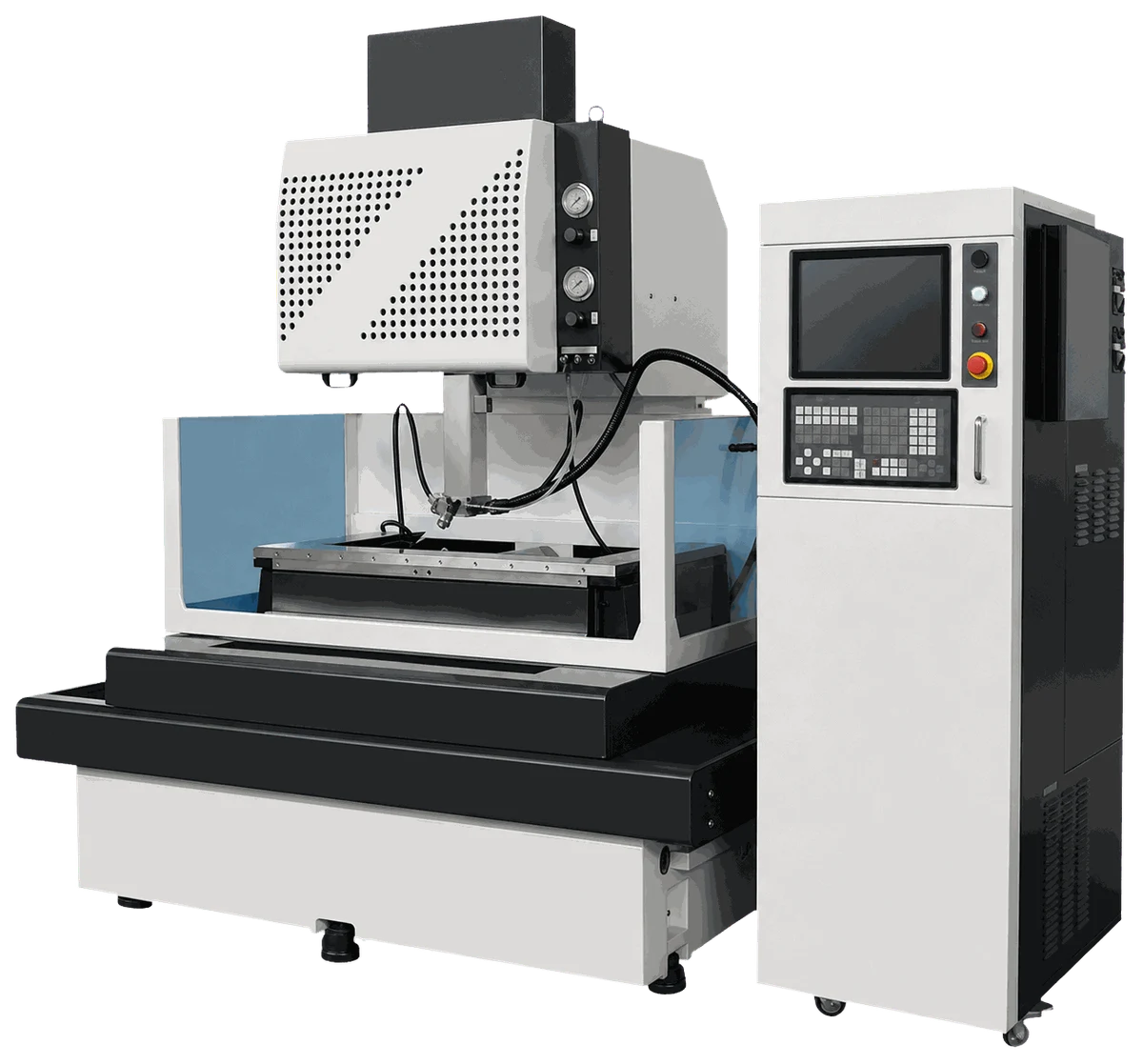

Проволочно-вырезной станок SW645
Подробнее →

Проволочно-вырезной станок SW645

Макс. габариты заготовки1100 × 800 × 250 мм
Размеры стола868 × 668 мм
Перемещение по осям X и Y600 × 450 мм
Макс. масса заготовки500 кг

Ценапо запросу

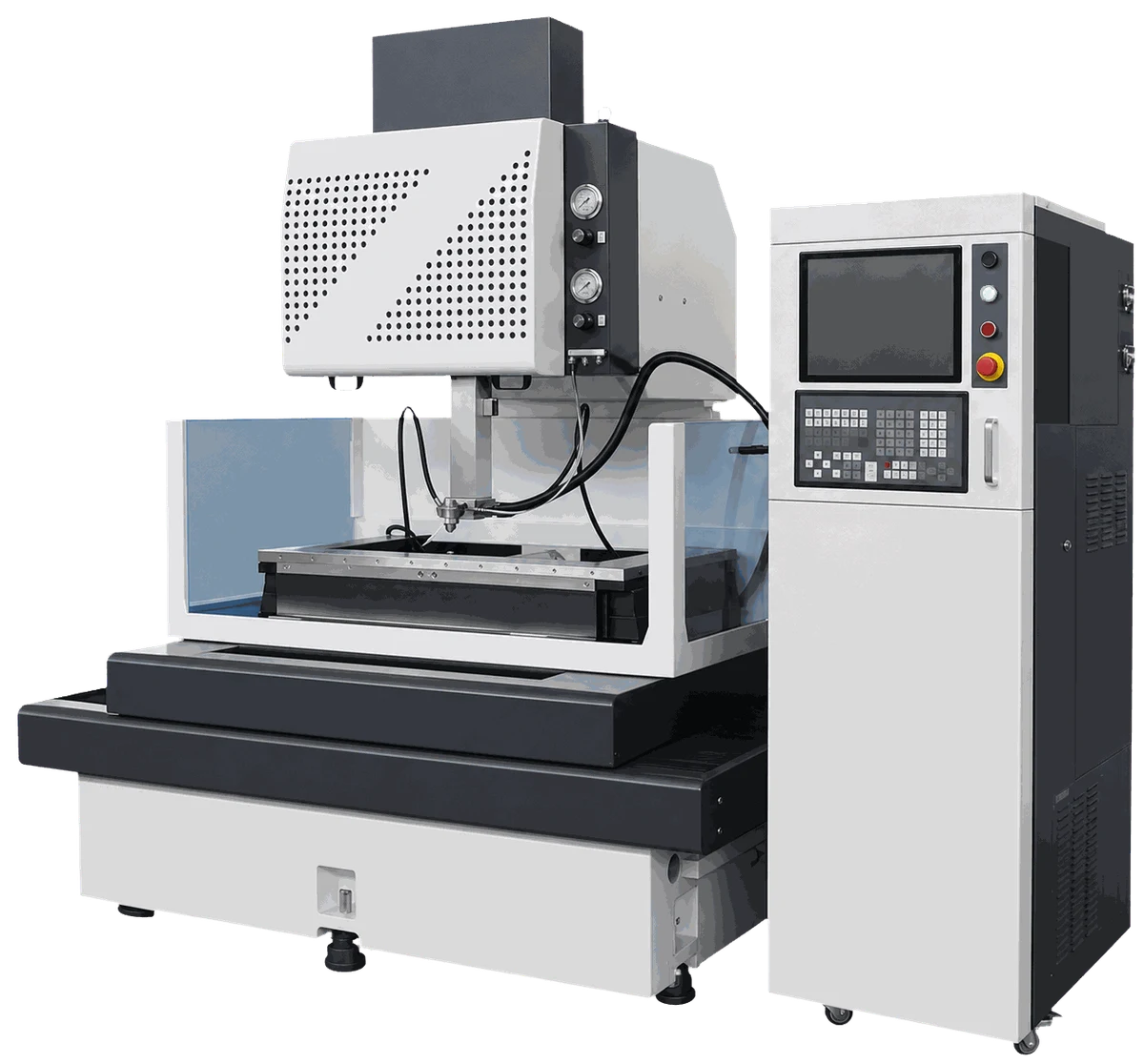

Проволочно-вырезной станок FW-BFW 645
