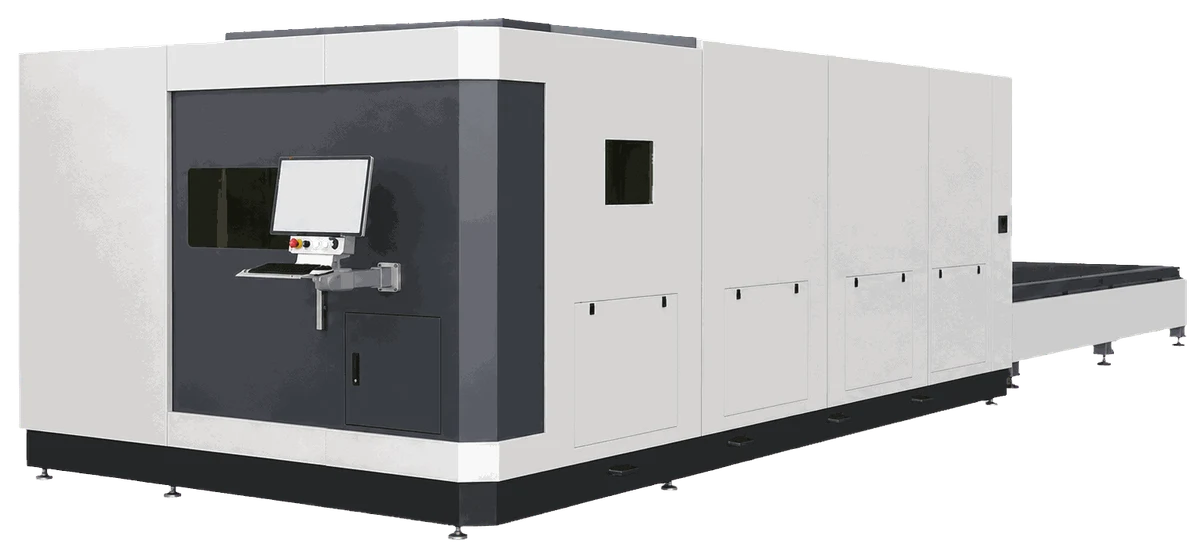

Лазерный станок для резки металла Серия G
Ценапо запросу


Лазер, гильотины, листогибы, ленточные пилы
Выберите, что делаете с металлом, — от этого зависит станок: раскрой по контуру, прямой рез, гибка или резка проката в размер.

Раскрой листа по контуру: фланцы, кронштейны, детали с пазами и отверстиями — без штампа и оснастки.

Отверстия, пазы и торцы под сварку в круглой и профильной трубе — за одну установку.

Гибка листа по программе: уголки, швеллеры, короба, детали с несколькими гибами.

Рез листа на полосы и карты под гибку и вырубку — быстро и без отходов на ширину реза.

Резка проката в размер под токарную, фрезерную и сварочную обработку.

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу

Ценапо запросу
| Тип станка | Что делает | Главный размер, мм | Второй размер | Управление | Моделей |
|---|---|---|---|---|---|

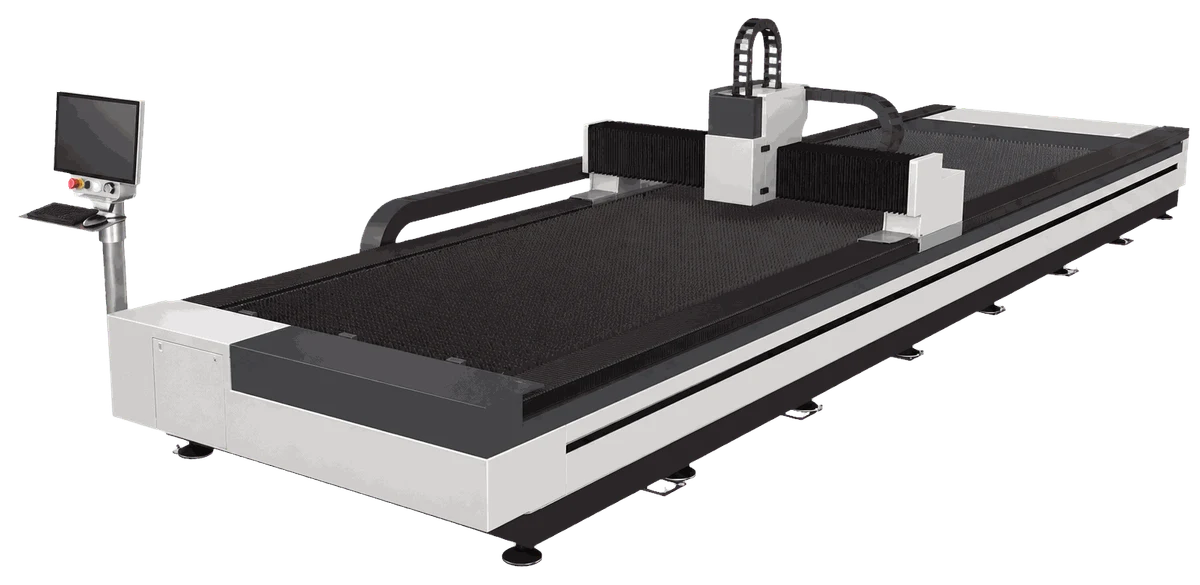

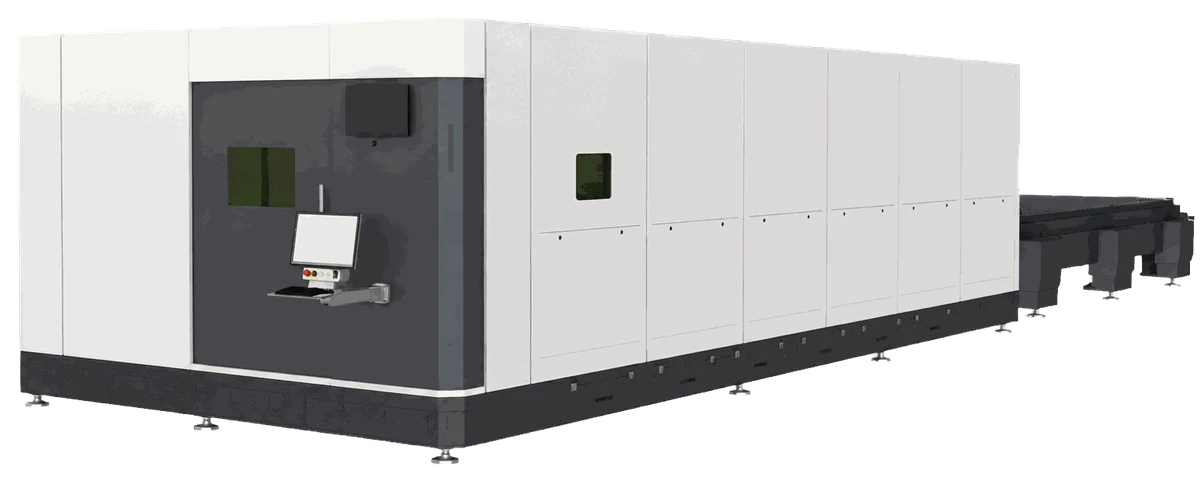

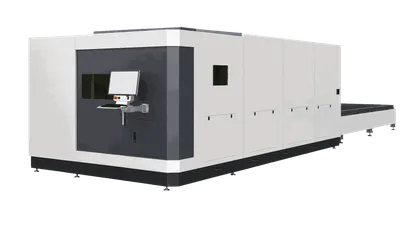

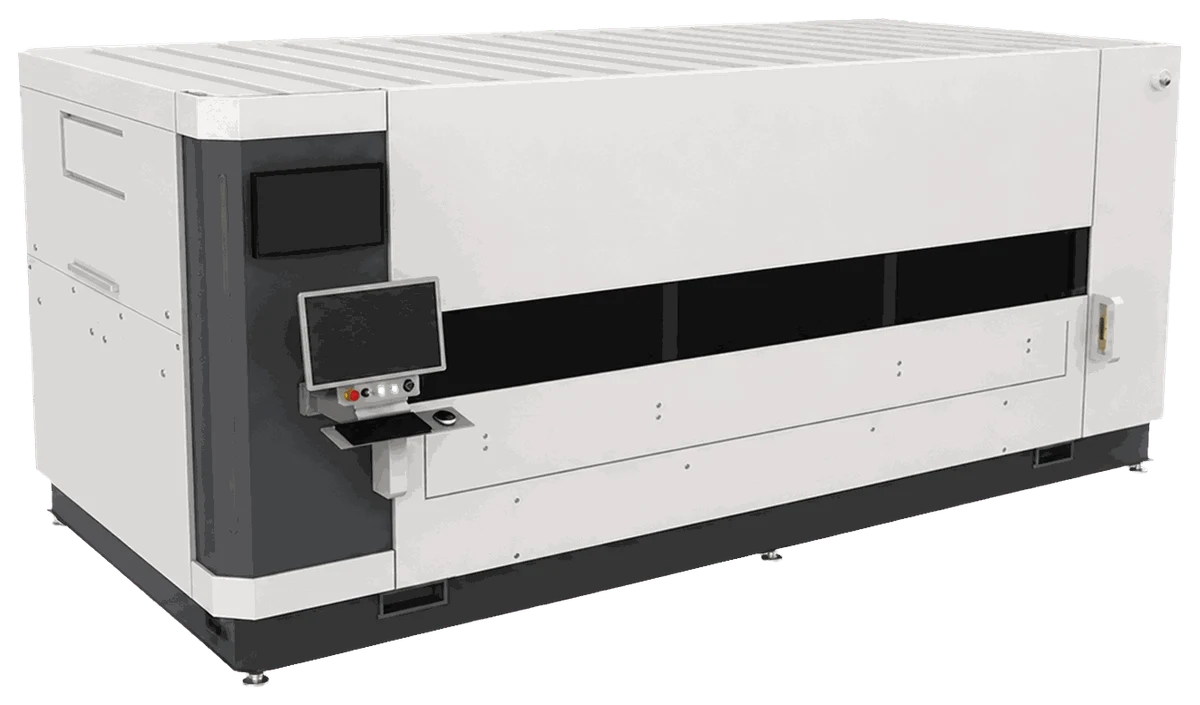

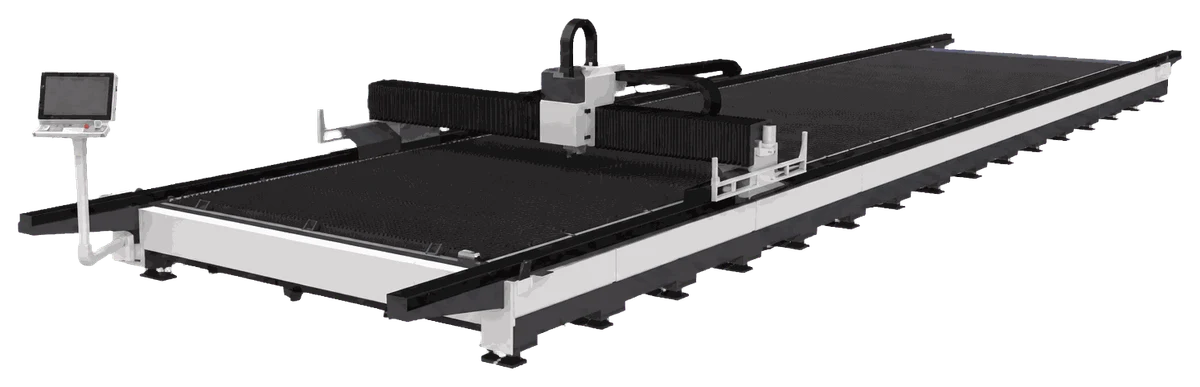

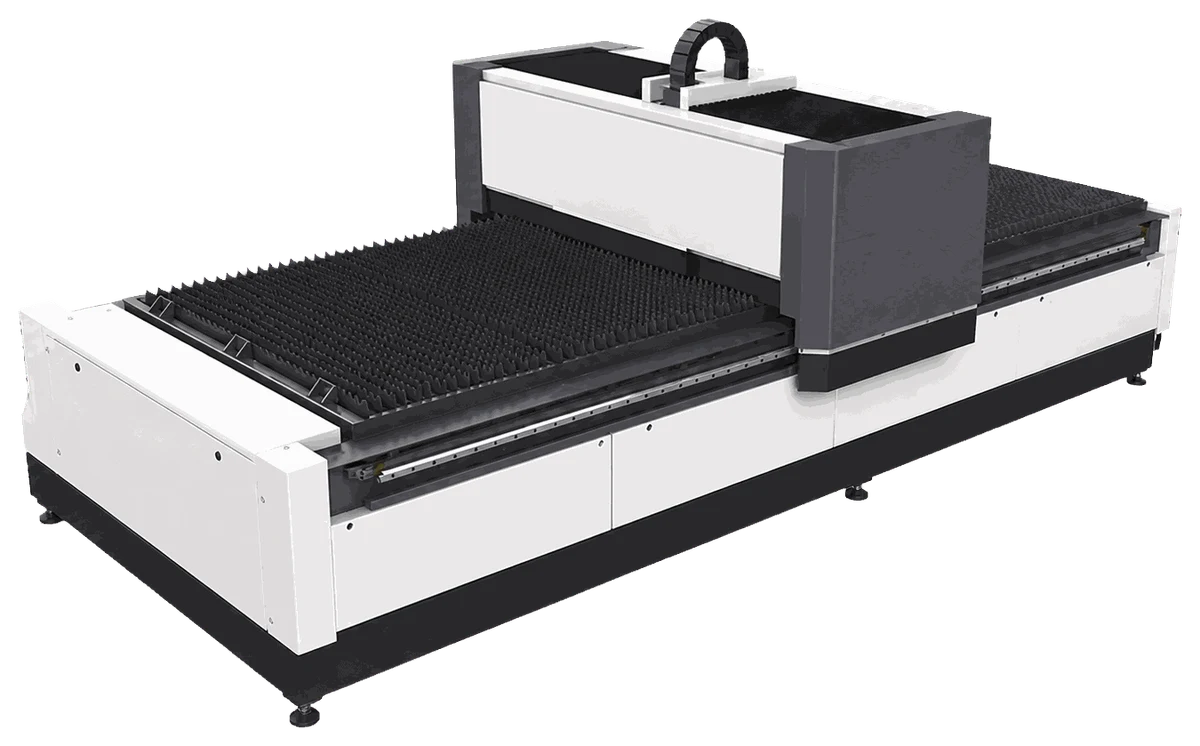

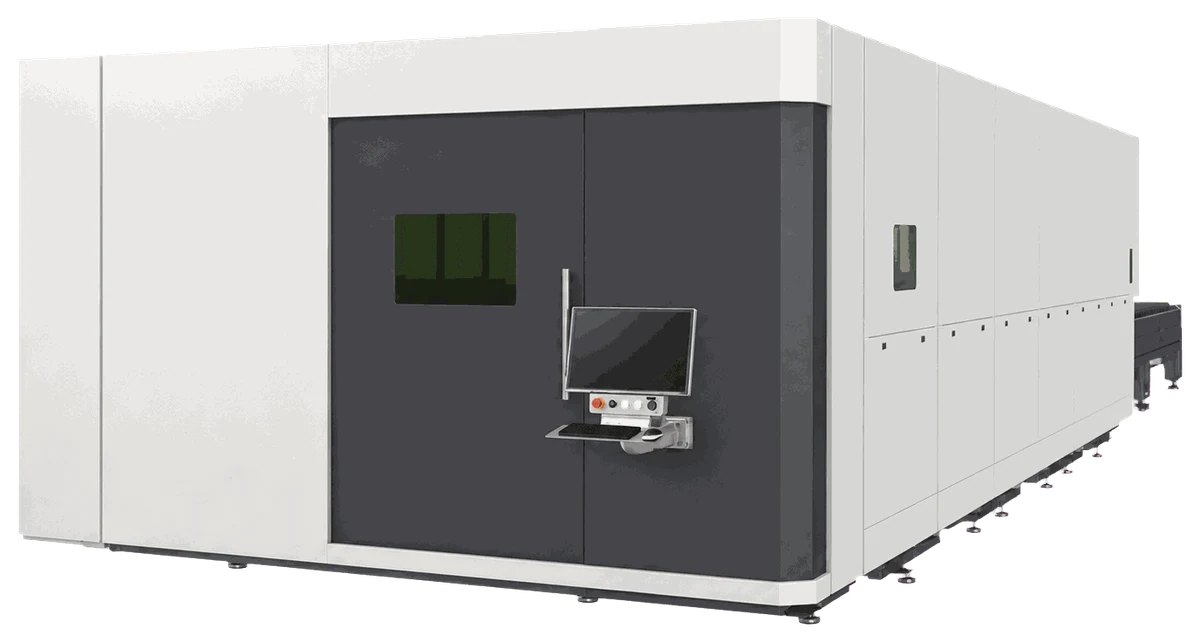

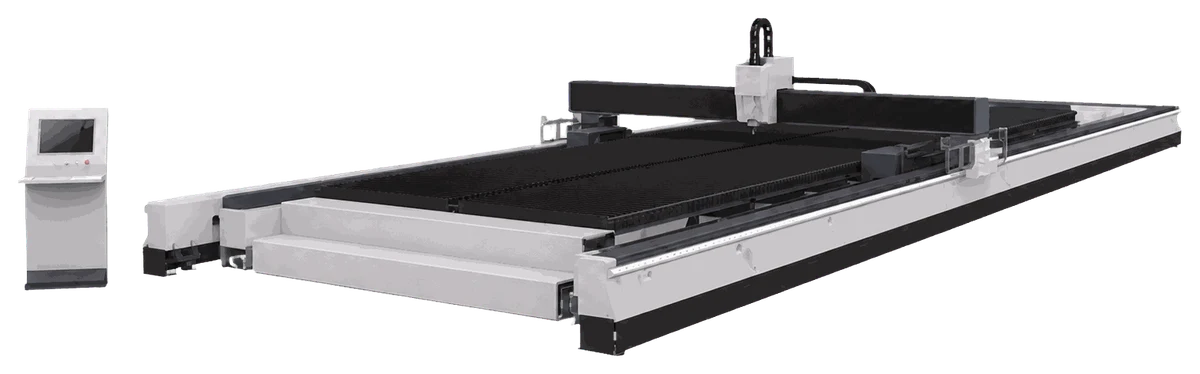

| Лазерные станки для резки листового металла | Контур в листе без штампа: фланцы, кронштейны, детали с пазами | 1 200–26 000длина поля | 3–80 кВтмощность лазера | ЧПУ | 9 моделей |

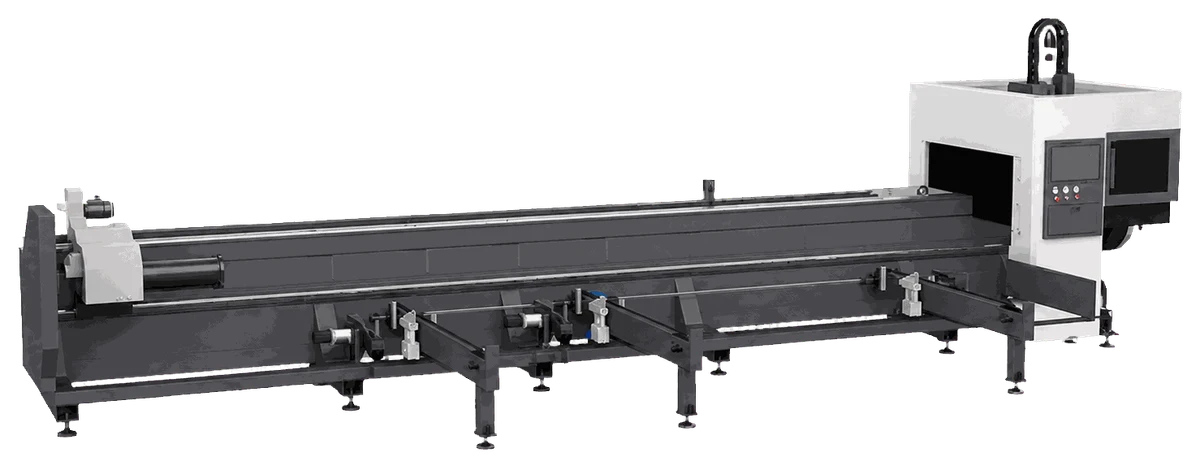

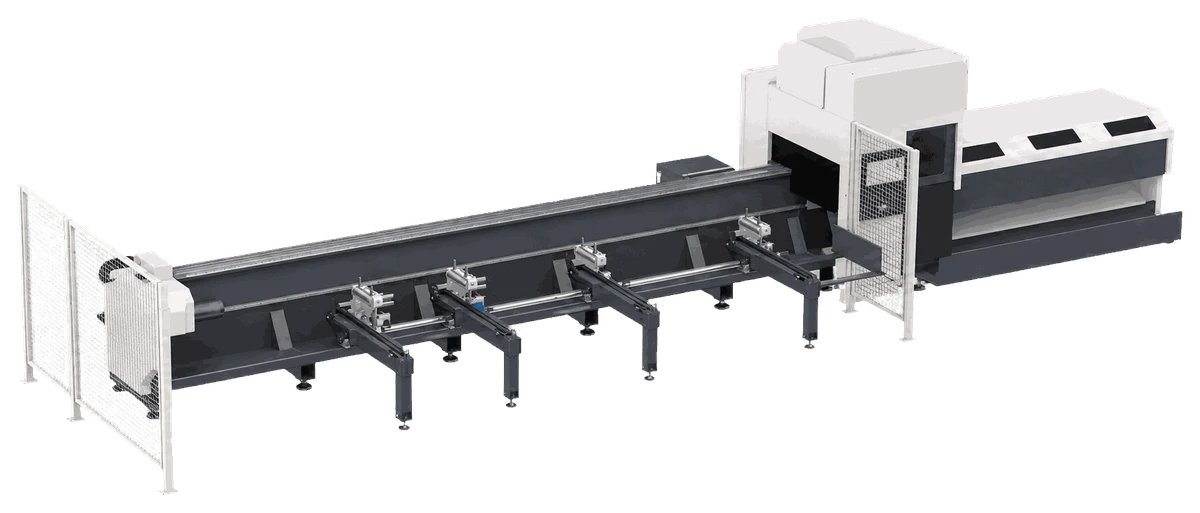

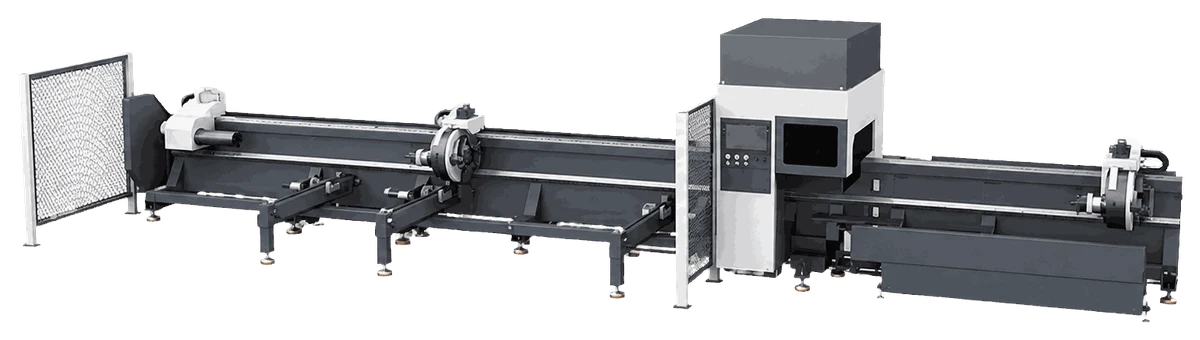

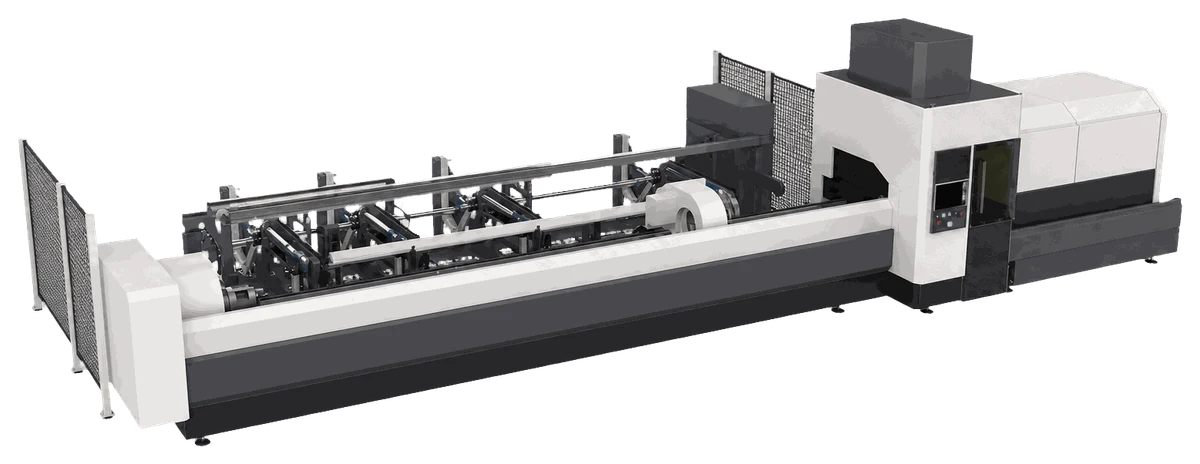

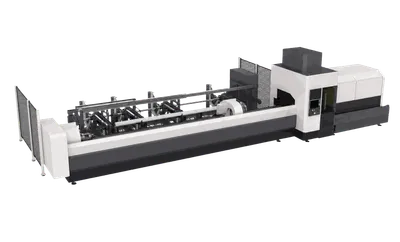

| Лазерные станки для резки труб | Отверстия, пазы и торцы под сварку в круглой и профильной трубе | 6 500–12 500длина трубы | 1,5–20 кВтмощность лазера | ЧПУ | 5 моделей |

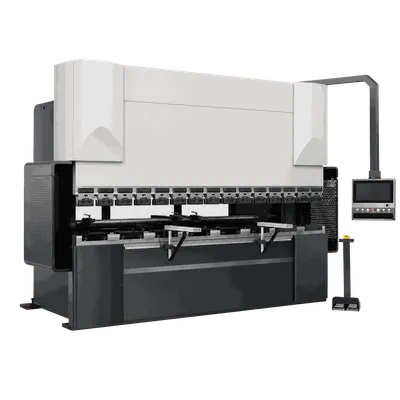

| Листогибочные станки | Гибка листа по программе: уголки, короба, детали с несколькими гибами | 200–6 000длина гиба | 8–500 тусилие гибки | ЧПУ или упрощённое (NC) | 7 моделей |

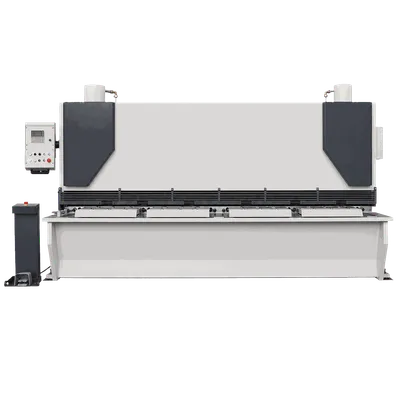

| Гильотинные ножницы | Прямой рез листа на полосы и карты под гибку и вырубку | 2 000–6 000длина реза | 4–16 ммтолщина реза | ЧПУ или упрощённое (NC) | 3 модели |

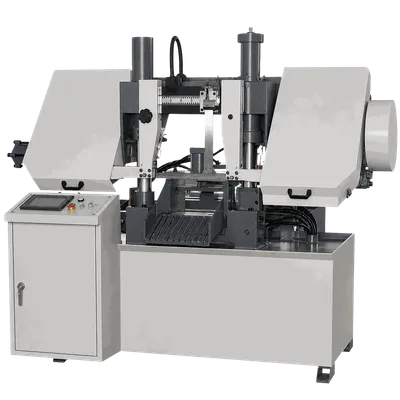

| Автоматические двухстоечные ленточнопильные станки | Серия мерных заготовок: подача прутка и рез по программе | 280–550рез по кругу | 2,2–5,5 кВтмощность привода | Автомат | 8 моделей |

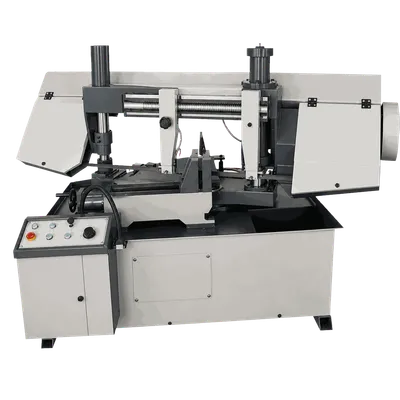

| Полуавтоматические двухстоечные ленточнопильные станки | Мерные заготовки партиями: зажим и подача вручную, рез автоматом | 200–1 300рез по кругу | 1,3–15 кВтмощность привода | Полуавтомат | 25 моделей |

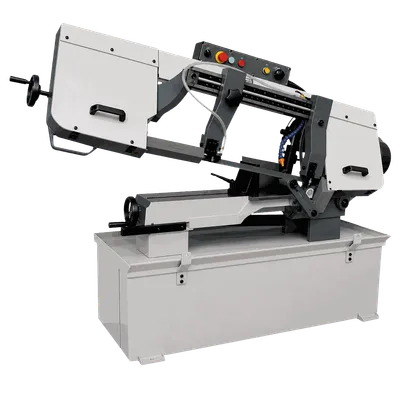

| Ручные ленточнопильные станки | Штучные резы в мастерской и ремонтной службе | 180–270рез по кругу | 0,75–1,5 кВтмощность привода | Ручное | 7 моделей |
Диапазоны посчитаны по карточкам каталога и меняются вместе с ним. Под числом — какой это размер. Прочерк — параметра нет в карточках этого типа. Точные значения — в карточке модели.

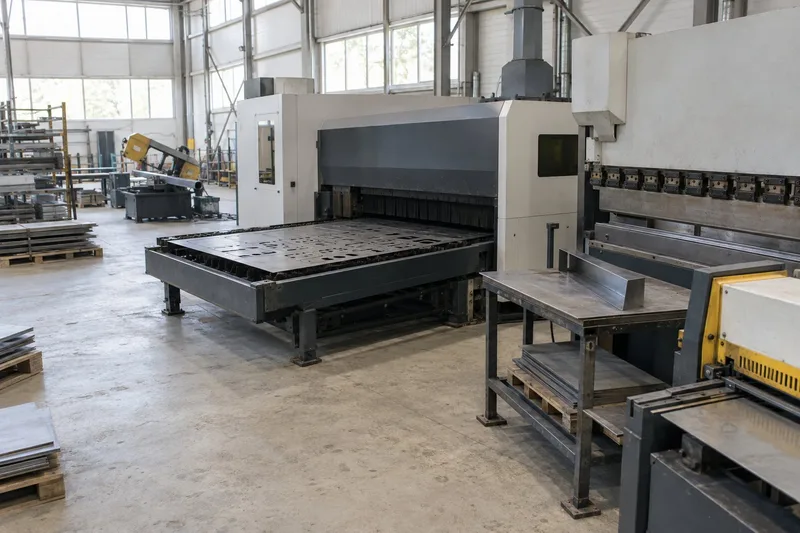

Листообработка — это заготовительный участок: из листа, трубы и проката получают детали, которые потом идут на гибку, сварку и механическую обработку. Раскрой по контуру делают лазером, прямой рез — гильотиной, гибку — листогибочным прессом, мерные заготовки из прутка и профиля — ленточнопильным станком. Отраслевые задачи — в решениях.
Начните с того, что делаете с металлом. Нужен контур с пазами и отверстиями — это лазер: он режет по программе, без штампа и оснастки, и форма детали ограничена только чертежом. Нужен прямой рез листа на полосы и карты — гильотина: она быстрее лазера на простом резе и не оставляет отходов на ширину реза. Нужно согнуть — листогибочный пресс. Нужно нарезать пруток, трубу или профиль в размер — ленточнопильный станок. Часто на участке стоят два станка подряд: гильотина режет карты, пресс их гнёт; лазер режет контур, пила готовит заготовки под сварку.
Сверьте габарит. У лазерных станков для листа рабочее поле в каталоге от 1 200 до 26 000 мм по длине и до 4 000 мм по ширине — под стандартный лист 1 500 × 3 000 берут поле с запасом на раскрой нескольких деталей за установку. У гильотин длина реза от 2 000 до 6 000 мм, у листогибочных прессов длина гиба от 200 до 6 000 мм: деталь длиннее стола согнуть не получится, даже если усилия хватает. Трубный лазер принимает трубу длиной до 12 500 мм и диаметром до 360 мм. У ленточнопильных станков главный размер — рез по кругу: от 180 до 1 300 мм.
Посчитайте толщину и усилие. Толщина реза у гильотин каталога — от 4 до 16 мм по стали с пределом 450 МПа; у более прочного металла толщина меньше, это считают по пределу текучести. Усилие листогибочного пресса — от 8 до 500 т; нужное усилие зависит от толщины, длины гиба и раскрытия матрицы, и считает его технолог: пресс, подобранный «на глаз», либо не догнёт деталь, либо будет работать на пределе. Предельную толщину реза лазером под ваш материал тоже назовёт технолог — она зависит от мощности источника и от того, что режете: углеродистую сталь, нержавейку или алюминий.
Решите, штучно или серией. На штучных деталях и в ремонте берут ручную пилу и пресс с упрощённым управлением: наладчик ведёт станок сам, переналадка занимает минуты. На серии выигрывает автомат: ленточнопильный станок с податчиком прутка режет партию без постоянного участия оператора, лазер с автоматической загрузкой листа работает сменами, пресс с ЧПУ хранит программы гибки и не требует пересчёта при переходе на другую деталь. Это же решает, нужна ли вам автоматическая загрузка у трубного лазера.
Посмотрите на место. Лазер с полем 12 000 мм и пресс с длиной гиба 6 000 мм — это не только станок, но и подход с двух сторон, место под лист, под готовые детали и под уборку отходов. Пришлите план участка вместе с чертежом: технолог скажет, как расставить станки, чтобы деталь шла по потоку, а не возвращалась к началу.
Если резать нужно камень, стекло, композит или толстый металл без нагрева кромки — это гидроабразивные станки, отдельный раздел каталога.
Поставка по России, сервисная база и склад — в Нижнем Новгороде. Что есть на складе прямо сейчас — на странице «В наличии»; отгрузка со склада — от 3 рабочих дней. Пусконаладка и инструктаж двух операторов входят в запуск, гарантия — от 12 месяцев с момента ввода в эксплуатацию, инженер выезжает по Нижнему Новгороду и области за 1–2 рабочих дня. Подробнее — в разделе «Сервис и пусконаладка».
Пришлите чертёж детали, материал и толщину, длину гиба или сечение проката — технолог подберёт станок и скажет, что из этого лучше делать лазером, а что гильотиной или пилой. Обсудить задачу с технологом.
В карточках цены нет. У лазера она складывается в первую очередь из мощности источника и размера поля, дальше — из системы управления, загрузки и вытяжки. У листогибочного пресса — из усилия, длины гиба и числа управляемых осей. У гильотины — из толщины реза и длины стола. У ленточнопильного станка — из сечения реза и степени автоматизации: ручной, полуавтомат или автомат с податчиком. Пришлите чертёж детали и программу выпуска — посчитаем под вашу задачу.
Мощность выбирают не «побольше», а под толщину и материал. Чем толще лист, тем выше нужна мощность, и на каждой толщине есть предел, за которым рез идёт медленно и с худшей кромкой; на нержавейке и алюминии при той же мощности предел ниже, чем на углеродистой стали. Цифры по толщине в карточках мы не публикуем: у одного и того же станка они меняются от материала, газа и требований к кромке. Назовите толщину и марку — технолог скажет мощность и покажет, на чём остановиться.
У станков нашего каталога это разные машины: в карточках лазеров для листа трубной опции нет, труба режется на станках для резки труб — там своя подача, патроны и поддержка длинной трубы. Если в работе и лист, и труба, обычно берут два станка: один раскраивает лист, второй режет профиль и трубу под сварку.
Гильотина. На прямом резе она быстрее, дешевле в работе и не теряет металл на ширину реза: нож не выжигает материал, а разделяет его. Лазер берут, когда в детали есть контур, пазы или отверстия, когда кромка должна быть без смятия от ножа, или когда одна и та же заготовка идёт разными раскроями. Часто оба станка стоят рядом: гильотина режет карты под гибку, лазер — детали со сложным контуром.
По программе выпуска. Ручной — штучные резы в мастерской и ремонте: рез ведёт оператор. Полуавтомат — партии: заготовку оператор зажимает и подаёт сам, цикл реза станок проходит автоматически. Автомат — серия: податчик прутка подаёт заготовку на заданный размер и режет партию без постоянного участия оператора, его берут, когда одинаковых заготовок десятки и сотни за смену.
Подбираем по паспорту, а не по названию: нужны толщина и марка металла, длина реза, угол ножа и ход упора. Подробнее — в ответе на странице гильотинных ножниц; пришлите паспорт или фото шильдика, и мы скажем, что подходит.
Что есть на складе прямо сейчас — на странице «В наличии»; со склада отгружаем от 3 рабочих дней. Остальное привозим под заказ, с подбором под вашу деталь.
Пусконаладка на площадке заказчика и инструктаж двух операторов входят в запуск. Гарантия — от 12 месяцев с момента ввода в эксплуатацию, инженер выезжает по Нижнему Новгороду и области за 1–2 рабочих дня. Работаем с лизинговыми компаниями; условия считаем вместе с подбором.
Пришлите чертёж, материал и годовую программу — технолог предложит типоразмер, оснастку и сроки поставки.
