Вертикально-сверлильные станки

Вертикально-сверлильный станок подходит для деталей средних размеров: ось шпинделя неподвижна, заготовку переставляют на столе под инструмент. На нём сверлят, зенкеруют, развёртывают и нарезают резьбу во фланцах, крышках, кронштейнах и небольших корпусах — в ремонтных и инструментальных цехах, при единичном и серийном выпуске. Подробнее — в отраслевых решениях.

Как выбрать вертикально-сверлильный станок

• Макс. диаметр сверления и нарезания резьбы — по ним выбирают типоразмер.
• Вылет шпинделя — расстояние от оси шпинделя до колонны: как далеко от края детали можно сверлить.
• Расстояние от торца шпинделя до стола и до основания — высота детали вместе с тисками; крупные детали ставят на основание.
• Ход шпинделя — глубина отверстия за один ход.
• Частота вращения и мощность — низкие обороты нужны для крупных свёрл и резьбы, высокие — для малых диаметров.

Что есть в каталоге Механит

41 модель в 25 карточках, шесть карточек — серии. Диапазоны по данным карточек:

• макс. диаметр сверления — от 19 до 80 мм;
• ход шпинделя — от 110 до 250 мм;
• вылет шпинделя — от 230 до 375 мм;
• частота вращения шпинделя — от 31,5 до 3 500 об/мин;
• мощность двигателя шпинделя — от 0,7 до 7,5 кВт.

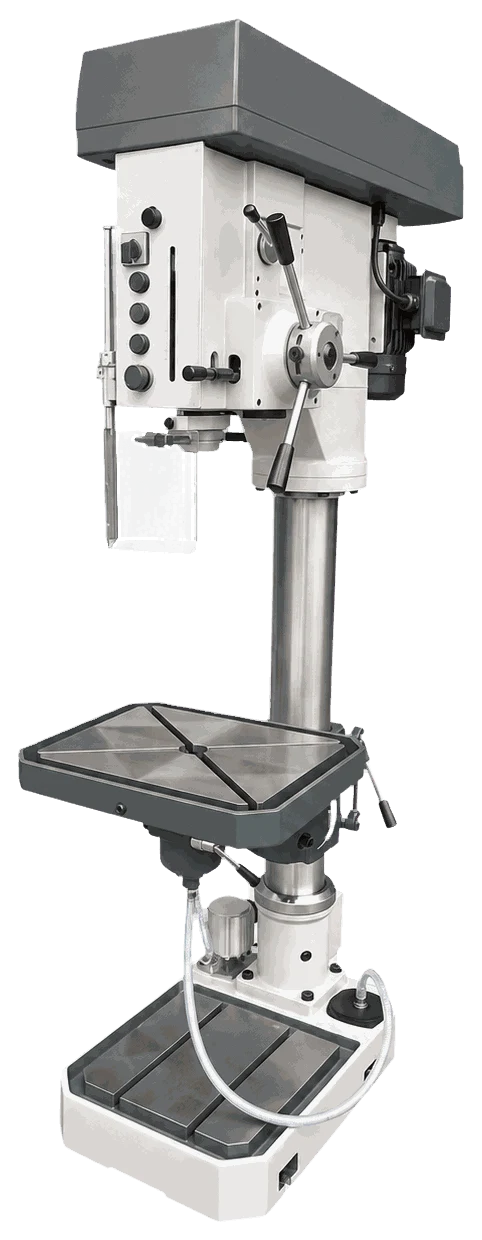

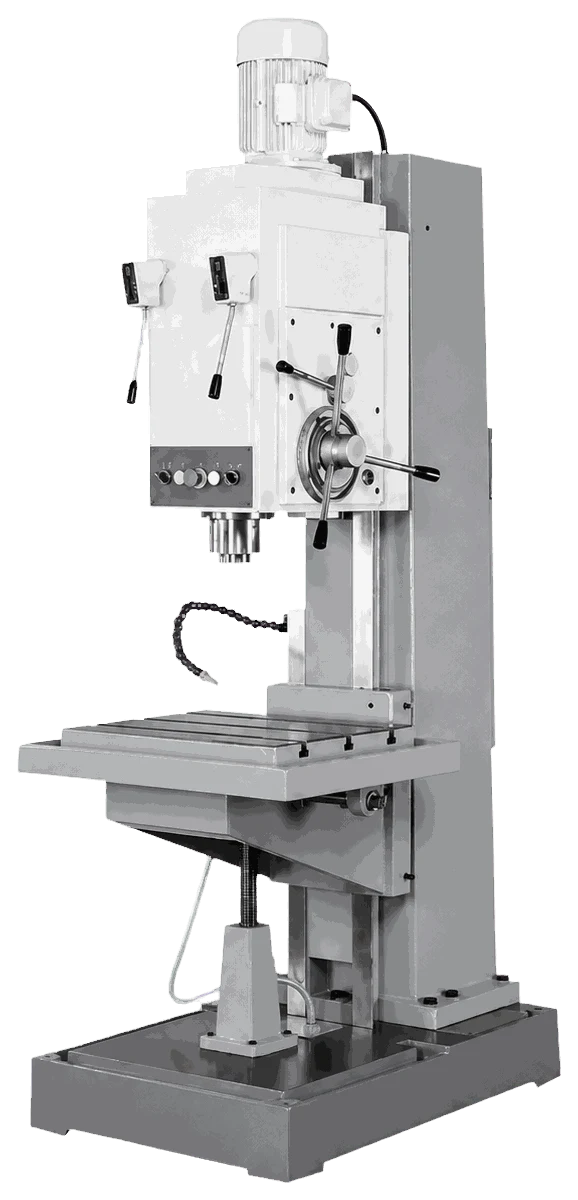

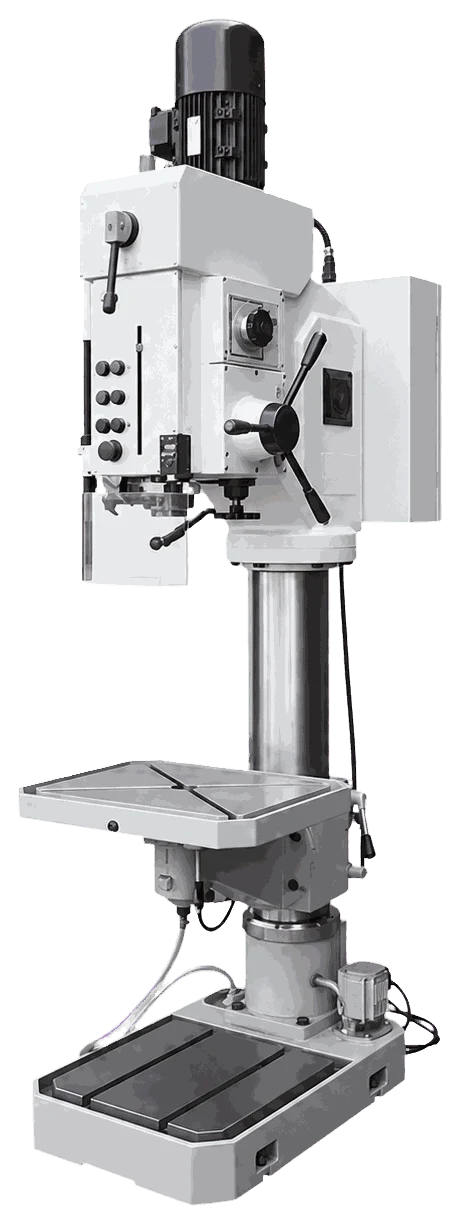

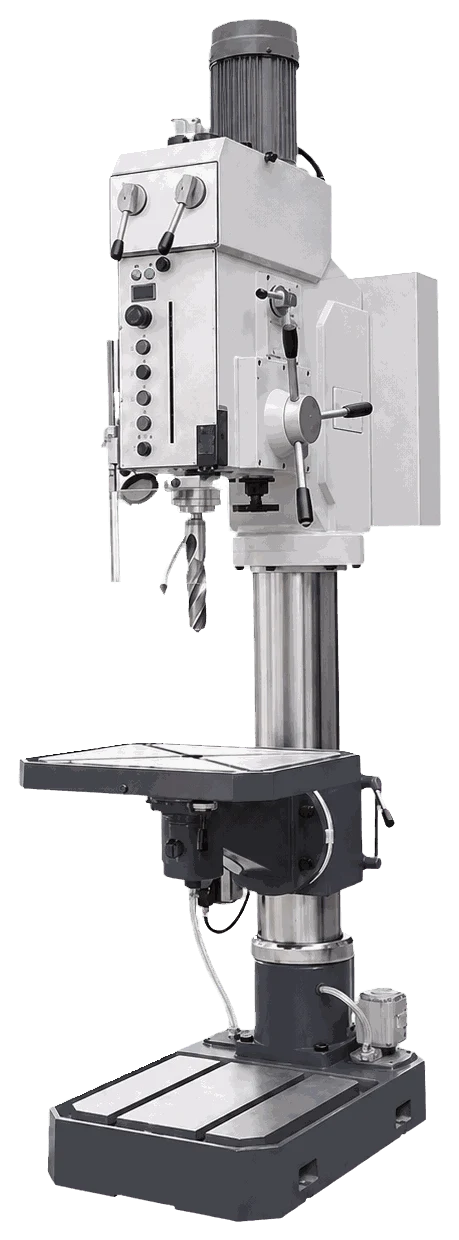

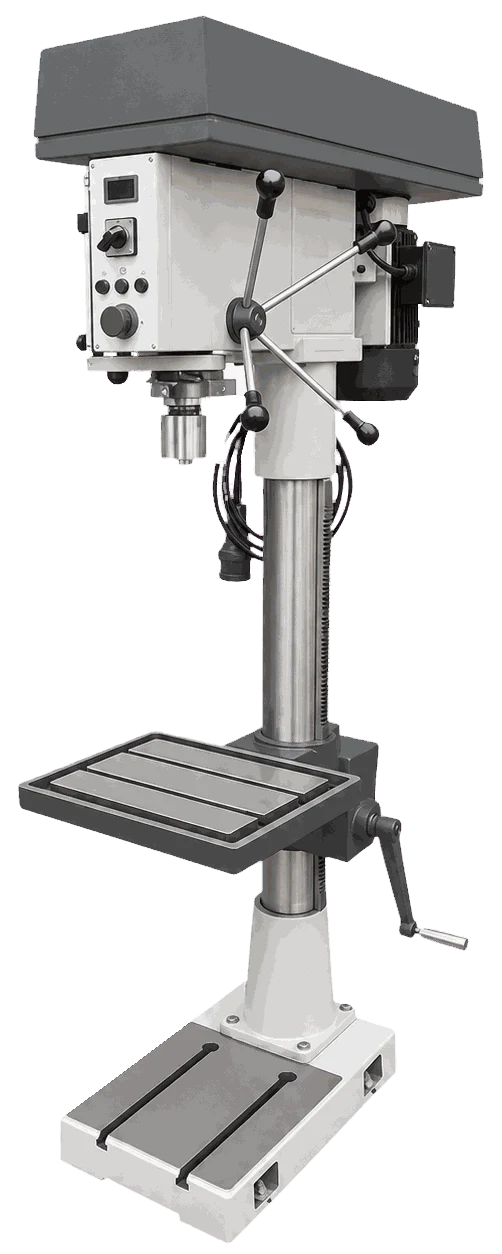

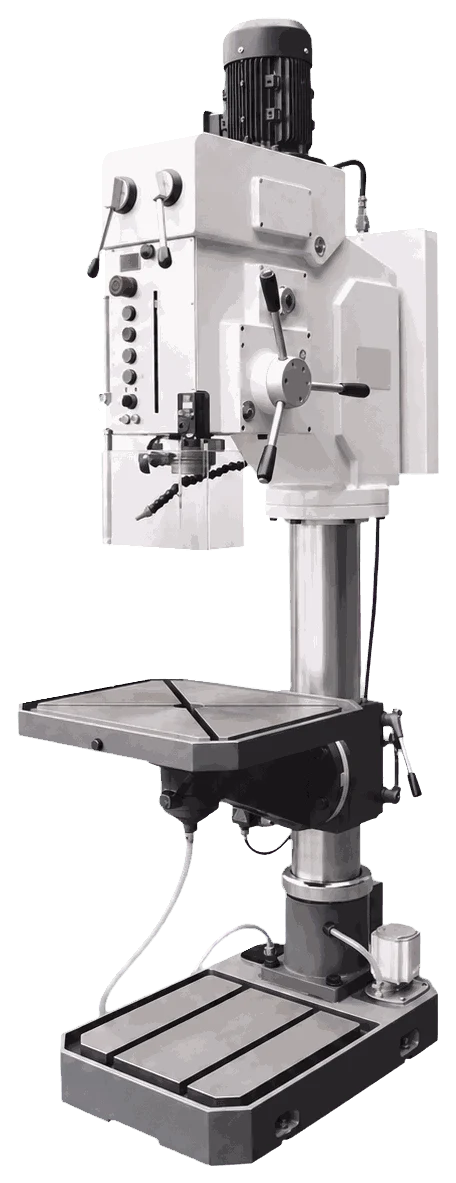

Для отверстий до 80 мм — серия D5140 / D5150 / D5163 / D5180: ход шпинделя 250 мм, двигатель от 3 до 7,5 кВт. Резьбу до М32 нарезает Z5050A, до М30 — старшие модели серий DY5030A/B / DY5035A/B / DY5040A/B / DY5050A/B и DWB5030A / DWB5035A / DWB5040A / DWB5050A. Бесступенчатое регулирование частоты — у серий DWB и DN5030A / DN5035A / DN5040A / DN5050A, у D350 и D320. Крупные детали с отверстиями далеко от края — на радиально-сверлильных станках.

Все модели подкатегории поставляются под заказ.

Поставка и сервис

Поставка по России, сервисная база и склад — в Нижнем Новгороде. ГК «Механит» работает с 2006 года: пусконаладка на площадке заказчика, обучение операторов, гарантия 12 месяцев, выезд инженера за 1–2 рабочих дня. Подробнее — в разделе «Сервис и пусконаладка».

Пришлите чертёж детали, материал и партию — технолог подберёт станок по диаметру сверления, резьбе и высоте детали. Обсудить задачу с технологом.
