Гильотинные ножницы

Прямолинейная резка листового металла на полосы и заготовки. Гильотинные ножницы применяют для подготовки материала к гибке, сварке и дальнейшей обработке.

Смотреть модели
3модели
от12месяцев гарантии
Модельный ряд
3 карточки

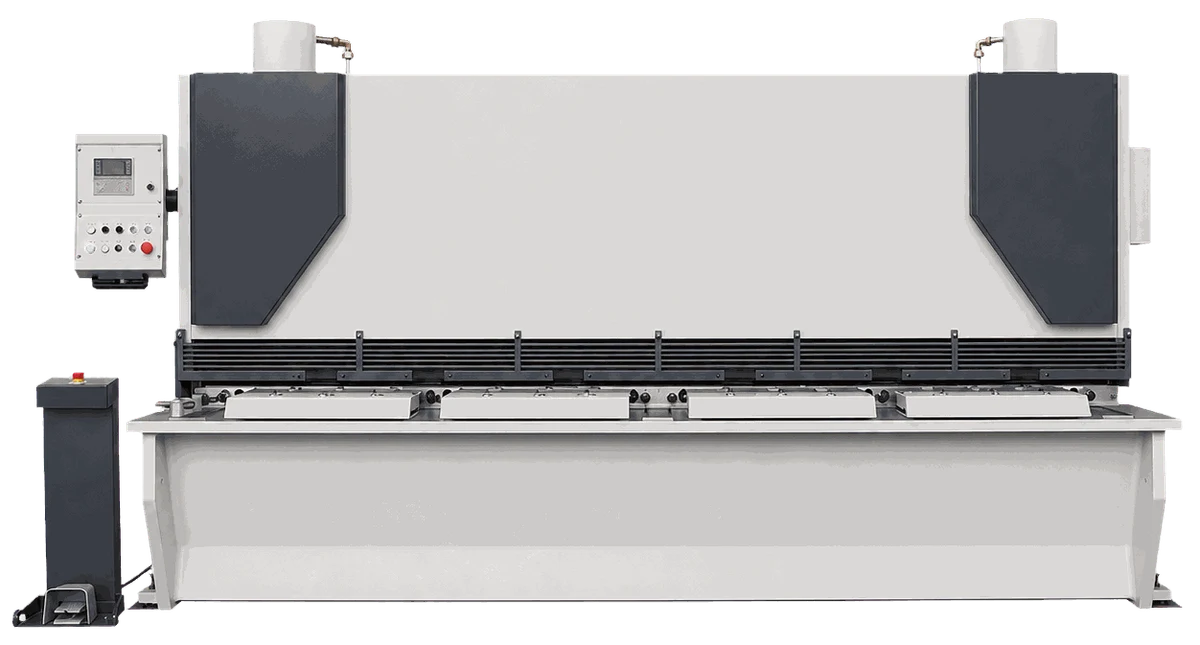

Гильотинные ножницы HG-CNC
Подробнее →

Гильотинные ножницы HG-CNC

Толщина реза (сталь 450 МПа)4–16 мм
Длина реза2000–6000 мм
Тип (исполнение станка)гидравлические гильотинные ножницы
УправлениеЧПУ

Ценапо запросу

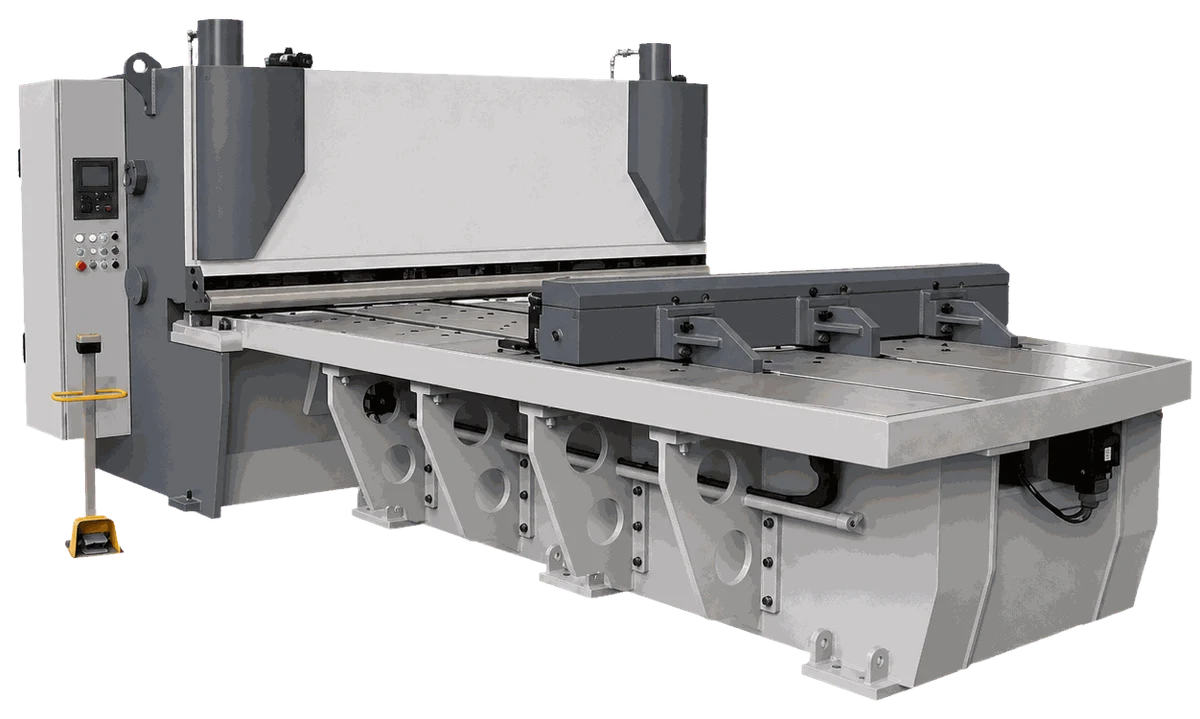

Гильотинные ножницы HG-CNC-Front
Подробнее →

Гильотинные ножницы HG-CNC-Front

Толщина реза (сталь 450 МПа)4–16 мм
Длина реза2000–6000 мм
Тип (исполнение станка)гидравлические гильотинные ножницы
УправлениеЧПУ

Ценапо запросу

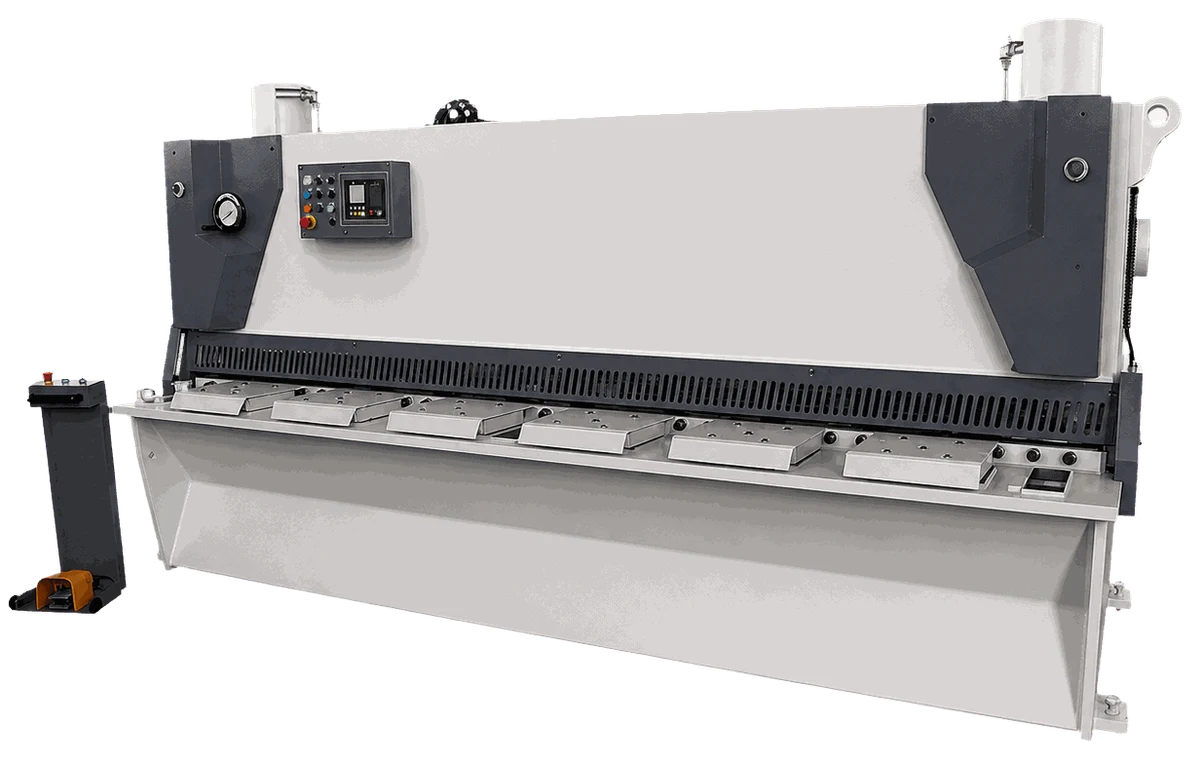

Гильотинные ножницы HG-NC
Подробнее →

Гильотинные ножницы HG-NC

Толщина реза (сталь 450 МПа)4–16 мм
Длина реза2000–6000 мм
Тип (исполнение станка)гидравлические гильотинные ножницы
УправлениеУпрощённое (NC)

Ценапо запросу

Гильотинные ножницы режут листовой металл по прямой: подвижный верхний нож опускается под углом к неподвижному нижнему. На гильотине раскраивают лист на полосы и заготовки под гибку, сварку и штамповку — в заготовительных цехах, от единичных деталей до серий. Подробнее — в отраслевых решениях.

Как выбрать гильотинные ножницы

  • Макс. толщина реза — в каталоге указана для стали с пределом прочности 450 МПа; для более прочных сталей допустимая толщина меньше.
  • Длина реза — наибольшая ширина листа, которую отрезают за один ход.
  • Угол реза — при меньшем угле полоса меньше скручивается, при большем снижается усилие на толстом листе.
  • Ход заднего упора — наибольшая ширина полосы при резе по упору; от точности упора зависит повторяемость размеров.
  • Частота ходов и мощность главного двигателя — производительность на партии и запас по толщине.
  • Система управления — NC или ЧПУ выставляет задний упор по программе и сокращает переналадку при раскрое партии.

Что есть в каталоге Механит

Все модели — гидравлические ножницы, каждая со своим рядом типоразмеров. Диапазоны по данным карточек:

  • толщина реза (сталь 450 МПа) — от 4 до 16 мм;
  • длина реза — от 2 000 до 6 000 мм;
  • угол реза — от 0,5 до 3°;
  • ход заднего упора — до 750 мм;
  • частота ходов — от 5 до 14 ход/мин;
  • мощность главного двигателя — от 5,5 до 37 кВт.

Все три карточки — HG-NC, HG-CNC и HG-CNC-Front — с одинаковыми числами: толщина, длина реза, угол, упор и мощность у них совпадают. Выбирают их по управлению: упрощённое (NC) задаёт упор и ход числами, ЧПУ ведёт раскрой по программе, а у HG-CNC-Front к этому добавлена фронтальная подача листа. Нарезанные заготовки гнут на листогибочных станках.

Поставка и сервис

Поставка по России, сервисная база и склад — в Нижнем Новгороде. Пусконаладка на площадке заказчика и инструктаж двух операторов входят в запуск, гарантия — от 12 месяцев с момента ввода в эксплуатацию, инженер выезжает по Нижнему Новгороду и области за 1–2 рабочих дня. Подробнее — в разделе «Сервис и пусконаладка».

Пришлите толщину и марку металла, размеры листа и объём раскроя — технолог подберёт типоразмер. Обсудить задачу с технологом.

Смотреть вся листообработка и ленточнопильные станки — 55 моделей в 7 подразделах.

Вопросы и ответы

Частые вопросы

Есть ли гильотинные ножницы на складе?

Что есть на складе прямо сейчас — на странице «В наличии»; со склада отгружаем от 3 рабочих дней. Остальное привозим под заказ, с подбором под вашу деталь.

Чем заменить Н3121, НК3418 или Н478?

Подбираем по паспорту, а не по названию: нужны толщина реза и марка металла, длина реза, угол ножа и ход заднего упора. По этим цифрам технолог находит типоразмер в каталоге — иногда это станок того же класса, иногда соседний, если у ваших деталей есть запас. Пришлите паспорт или фото шильдика, и мы ответим, что подходит, а где отличия.

Гильотина или лазер, если нужен только прямой рез?

Гильотина: на прямом резе она быстрее, дешевле в работе и не теряет металл на ширину реза. Лазер берут, когда в детали есть контур, пазы или отверстия или когда кромка должна быть без смятия от ножа. Часто оба станка стоят рядом: гильотина режет карты под гибку, лазер — детали со сложным контуром.

Подберём станок под вашу деталь

Пришлите чертёж, материал и годовую программу — технолог предложит типоразмер, оснастку и сроки поставки.
