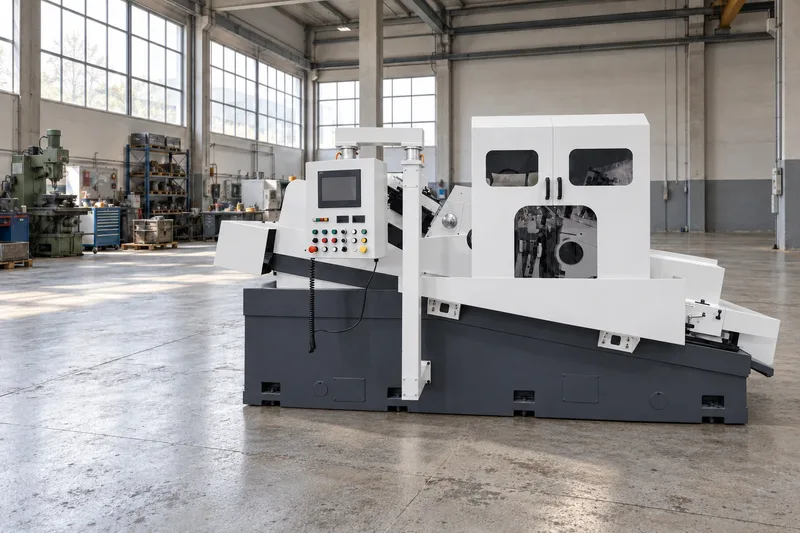

Бесцентровошлифовальные станки

Бесцентровошлифовальный станок шлифует наружную цилиндрическую поверхность без центров и патрона: деталь лежит на опорном ноже между шлифовальным и ведущим кругом, ведущий круг вращает её и задаёт подачу. Так обрабатывают валики, пальцы, штоки, оси, втулки и кольца подшипников — в серийном и массовом производстве, где важны круглость и повторяемость размера. Подробнее — в отраслевых решениях.

Как выбрать бесцентровошлифовальный станок

• Диаметр шлифования — главный параметр типоразмера: от игл и пальцев до штоков и валов.
• Ширина шлифовального круга — при врезном шлифовании ограничивает длину шлифуемого участка, при шлифовании напроход влияет на производительность.
• Частота вращения ведущего круга задаёт скорость вращения детали, а при наклоне круга — и продольную подачу при шлифовании напроход.
• Мощность привода шлифовального круга ограничивает съём припуска за проход, особенно на широких кругах.
• Круглость, цилиндричность и шероховатость Ra — паспортная точность станка; сравнивайте её с допуском на чертеже.

Что есть в каталоге Механит

17 моделей. Диапазоны по данным карточек:

• диаметр шлифования — от 2 до 300 мм;
• шлифовальный круг — диаметр от 350 до 600 мм, ширина от 125 до 600 мм;
• мощность привода шлифовального круга — от 7,5 до 55 кВт, ведущего — от 1,1 до 7,5 кВт;
• круглость — от 1 до 2 мкм, цилиндричность — от 1,8 до 5 мкм, шероховатость — Ra 0,16–0,32 мкм.

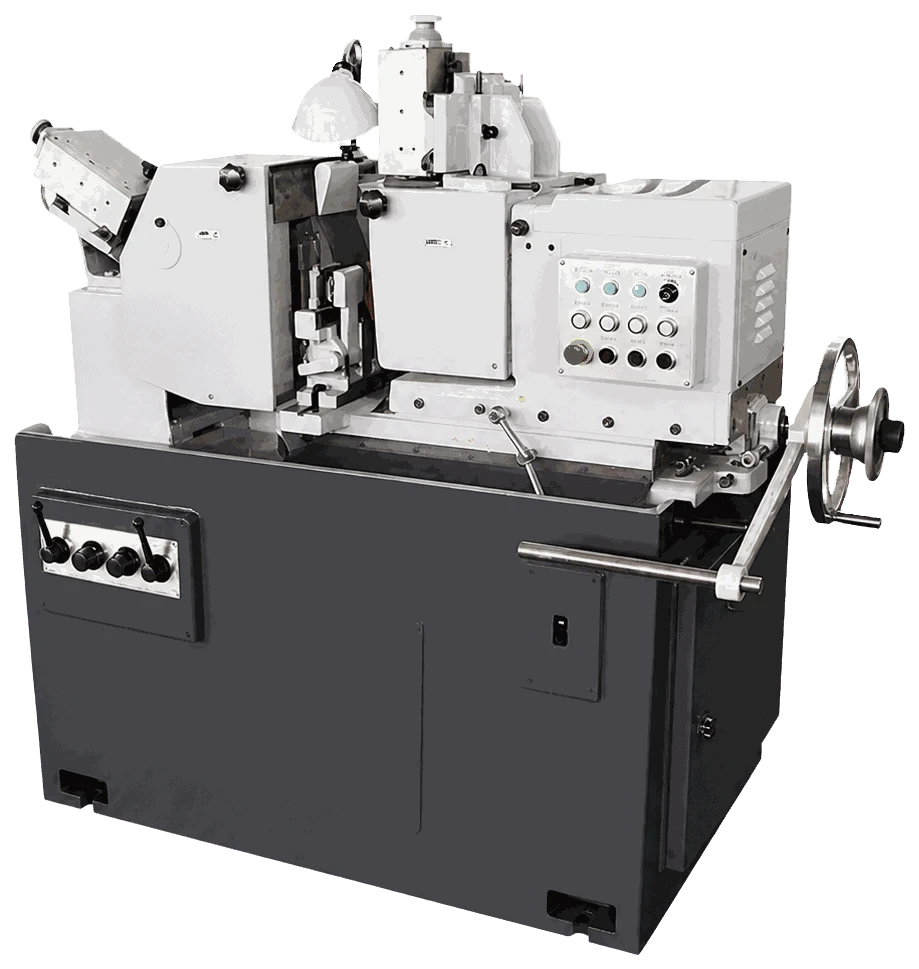

Детали диаметром до 40–60 мм — M1040B, HCGM-S4020, HCGM-S5020 и HCGM-S5025: у серии HCGM-S круглость 1 мкм и Ra 0,16 мкм. Штоки и валы до 250–300 мм — MK11250, HCGM-L6060 и HCGM-H6060 с кругом шириной 600 мм. Детали, которые шлифуют в центрах или патроне, — на круглошлифовальных станках.

Все модели подкатегории поставляются под заказ.

Поставка и сервис

Поставка по России, сервисная база и склад — в Нижнем Новгороде. ГК «Механит» работает с 2006 года: пусконаладка на площадке заказчика, обучение операторов, гарантия 12 месяцев, выезд инженера за 1–2 рабочих дня. Подробнее — в разделе «Сервис и пусконаладка».

Пришлите чертёж детали, материал и партию — технолог подберёт модель и способ шлифования. Обсудить задачу с технологом.
