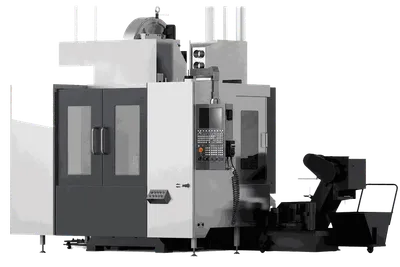

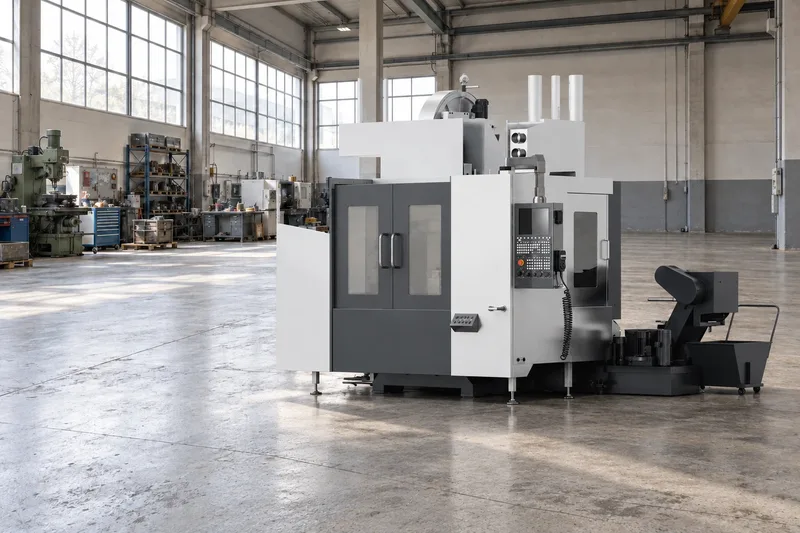

Горизонтальные обрабатывающие центры

Горизонтальные обрабатывающие центры обрабатывают корпусные детали с нескольких сторон за одну установку: корпуса редукторов и насосов, арматуру, кронштейны. Стружка падает вниз и не копится в карманах детали. Где применяются такие станки — в отраслевых решениях.

Как выбрать горизонтальные обрабатывающие центры

• Размер паллеты и нагрузка на стол — габарит и масса заготовки с приспособлением.
• Ходы по X, Y, Z — размеры зоны обработки.
• Конус шпинделя. BT50 — для тяжёлого инструмента, BT40 — для лёгкого.
• Частота вращения шпинделя — высокие обороты нужны для алюминия и мелкого инструмента.
• Мощность двигателя шпинделя ограничивает съём металла.
• Ёмкость магазина — сколько инструментов доступно без переналадки.

Что есть в каталоге Механит

25 моделей, часть карточек — серии из нескольких типоразмеров. Диапазоны по данным карточек:

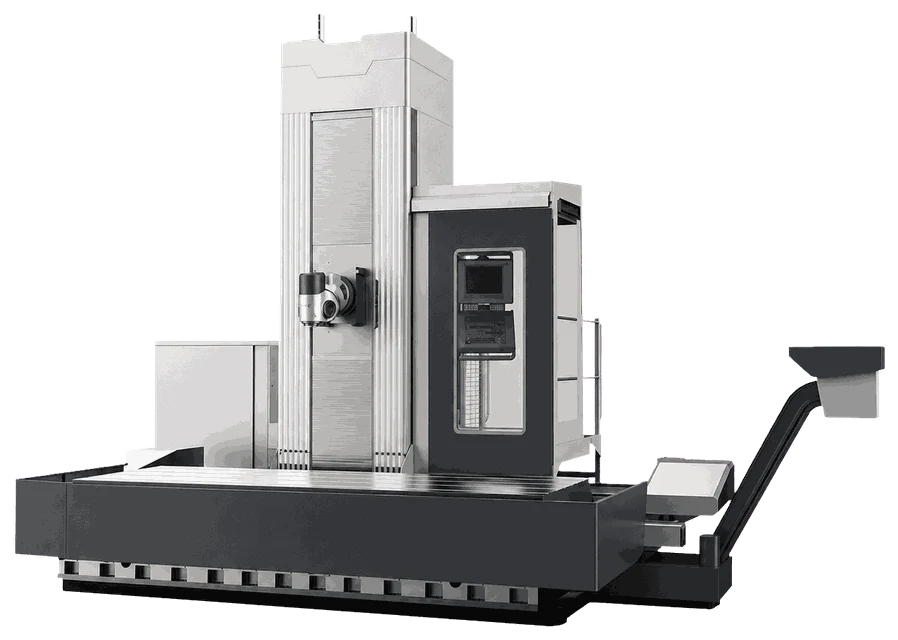

• паллета — от 400×400 до 1 800×2 000 мм, у HMF2040 стол 1 600×4 000 мм;
• нагрузка на стол — от 300 до 10 000 кг;
• ход по X — от 500 до 4 000 мм, по Y — от 430 до 2 400 мм, по Z — от 400 до 2 000 мм;
• конус BT40 или BT50, частота вращения — от 2 000 до 15 000 об/мин;
• мощность двигателя шпинделя — от 11 до 36 кВт;
• магазин — от 23 до 50 инструментов;
• масса станка — от 4 500 до 30 000 кг.

Все модели поставляются под заказ. Купить горизонтально-фрезерный станок с ЧПУ можно по спецификации под вашу деталь: например, MH-500A — паллета 500×500 мм, BT50, 26 кВт. Горизонтально-фрезерные обрабатывающие центры для крупных корпусов — с паллетой от 1 200×1 200 мм.

Поставка и сервис

Поставка по России, сервисная база и склад — в Нижнем Новгороде. ГК «Механит» работает с 2006 года: пусконаладка на площадке заказчика, обучение операторов. Гарантия 12 месяцев, выезд сервисного инженера — 1–2 рабочих дня. Подробнее — в разделе «Сервис и пусконаладка».

Пришлите чертёж детали и годовую программу — технолог подберёт модель. Обсудить задачу с технологом.
