Горизонтальные обрабатывающие центры

Горизонтальный обрабатывающий центр HMF2040

Код модели: HMF2040 W
Размеры стола (паллеты)1600×4000 мм
Перемещение по X/Y/ZX: 4000 мм; Y: 2000 мм; Z: 1000 мм
Конус шпинделяBT50
Ценапо запросу

Описание

Горизонтальный обрабатывающий центр HMF2040 напольного (floor-type) исполнения предназначен для 5-сторонней обработки крупногабаритных корпусных деталей — фрезерования, сверления и растачивания плоскостей и поверхностей без переустановки заготовки. Напольная компоновка с протяжённым столом рассчитана на длинные и тяжёлые заготовки. Рабочий стол размером 1600×4000 мм с допустимой нагрузкой до 5 т/м² обеспечивает обработку деталей в машиностроении, энергетическом и тяжёлом станкостроении. Ходы по осям составляют X — 4000 мм, Y — 2000 мм, Z — 1000 мм, что даёт обширную рабочую зону для многопроходной обработки протяжённых поверхностей. Шпиндель с конусом BT50 мощностью 22/26 кВт и крутящим моментом 1000 Н·м при скорости до 3000 об/мин обеспечивает производительное фрезерование конструкционных сталей и чугуна. Инструментальный магазин ёмкостью 32 позиции (с возможностью расширения до 40) под управлением системы FANUC 0i-MF позволяет вести обработку сложных деталей за один установ.

Дополнительные технические характеристики
Крутящий момент: 1000 Н·м
Точность позиционирования: 0,012 мм/1000 мм (X), 0,02 мм (Y), 0,012 мм (Z)
Повторяемость позиционирования: 0,01 мм (по всем осям)
Макс. диаметр инструмента: 120/250 мм
Макс. длина инструмента: 400 мм
Макс. вес инструмента: 25 кг
Система ЧПУ: FANUC 0i-MF

Похожие модели

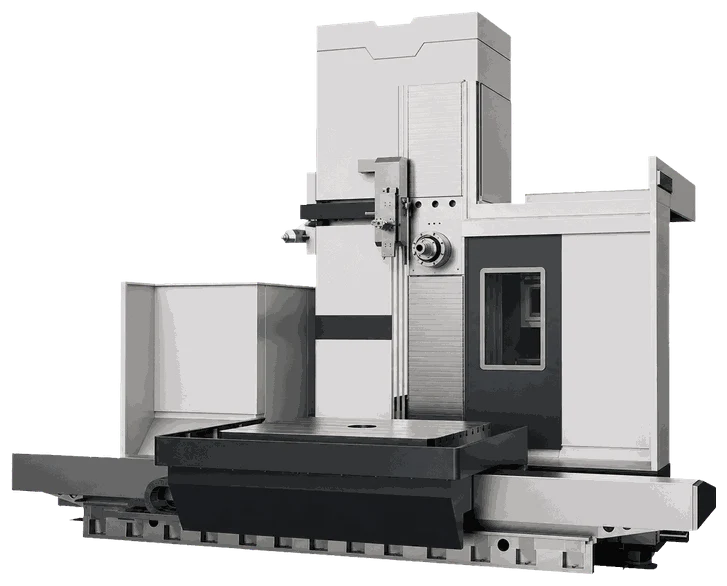

Горизонтальный обрабатывающий центр WPB-13T-WPB-11FT
Подробнее →

Горизонтальный обрабатывающий центр WPB-13T-WPB-11FT

Размеры стола (паллеты)1800 × 2000 мм
Перемещение по X/Y/Z3000/2400/2000 мм
Конус шпинделяBT50
Наибольшая нагрузка на стол10000 кг

Ценапо запросу

Горизонтальный обрабатывающий центр HMC1200W
Подробнее →

Горизонтальный обрабатывающий центр HMC1200W

Размеры стола (паллеты)1200×1200 мм
Перемещение по X/Y/ZX: 2000 мм; Y: 1500 мм; Z: 1300 мм
Конус шпинделяBT50
Наибольшая нагрузка на стол5 000 кг

Ценапо запросу

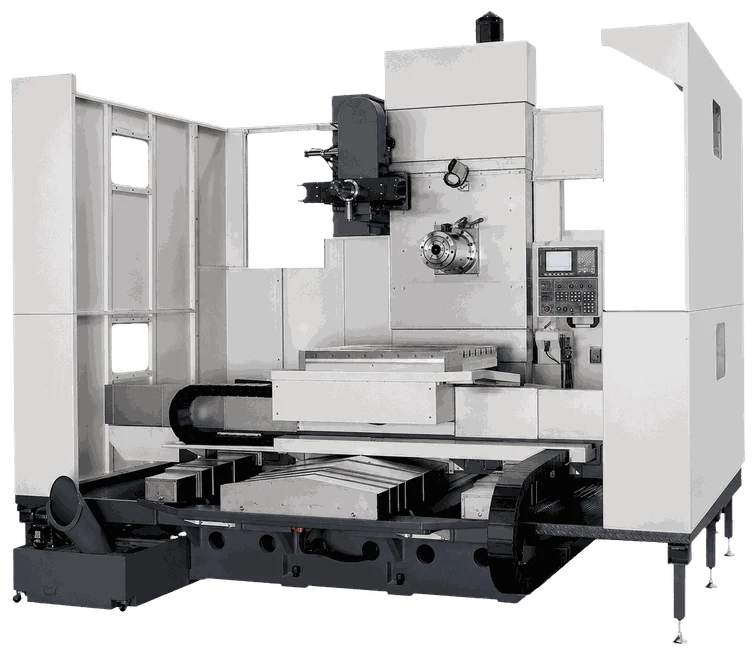

Горизонтальный обрабатывающий центр QH-810
