Портальные обрабатывающие центры

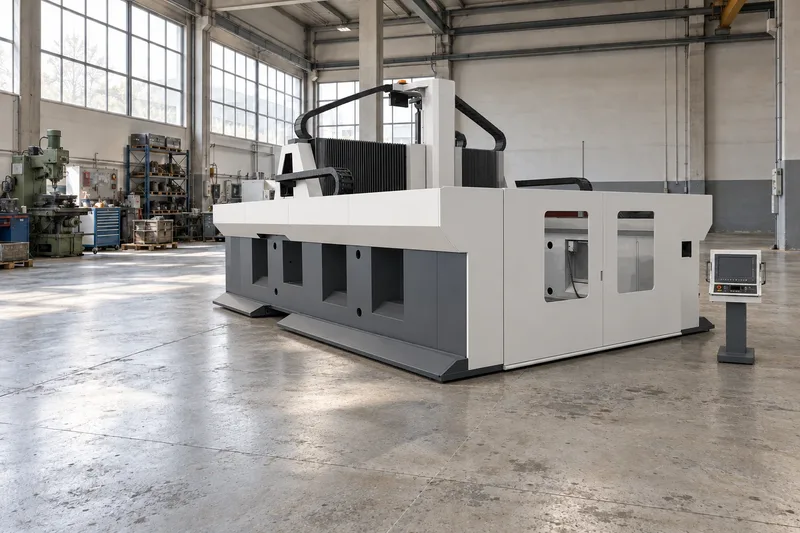

У портального центра шпиндельная бабка ходит по траверсе на двух стойках, а вдоль оси X движется стол или весь портал. Портальный фрезерный станок с ЧПУ берут для плит, рам, станин и пресс-форм длиной от 1 до 20 м, обычно поштучно или малыми партиями. Подробнее — в отраслевых решениях.

Как выбрать портальный фрезерный станок с ЧПУ

• Ходы по X, Y, Z — длина, ширина и высота зоны обработки за одну установку.
• Стол и нагрузка на стол — встанет ли деталь с приспособлением. У тяжёлых станков нагрузку дают на квадратный метр.
• Расстояние от шпинделя до стола — высота детали плюс оснастка и вылет инструмента.
• Компоновка. С подвижным порталом деталь стоит на месте — для длинных деталей это экономит площадь цеха.
• Мощность и обороты шпинделя. Мощность нужна для черновой обработки стали и чугуна, обороты — для алюминия и пластиков.

Что есть в каталоге Механит

39 моделей и серий. По данным карточек (у серий GMC и WMC-II таблиц пока нет):

• ход по X — от 1 000 до 20 800 мм, по Y — от 800 до 7 100 мм, по Z — от 500 до 2 000 мм;
• стол — от 1 100×800 до 6 000×20 000 мм;
• мощность шпинделя — от 15 до 110 кВт;
• наибольшая частота шпинделя — от 1 200 до 6 000 об/мин;
• масса станка — от 14,5 до 260 т.

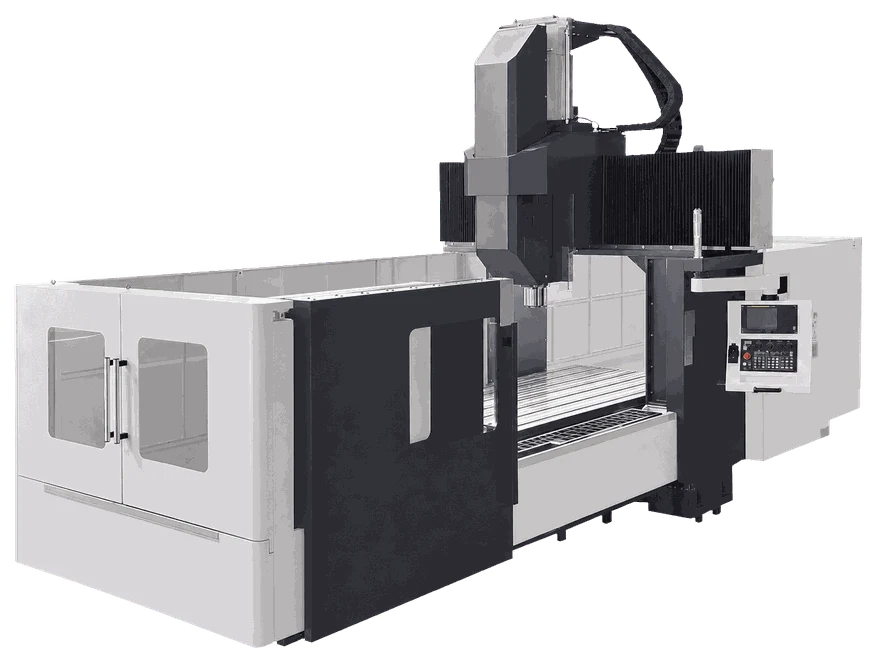

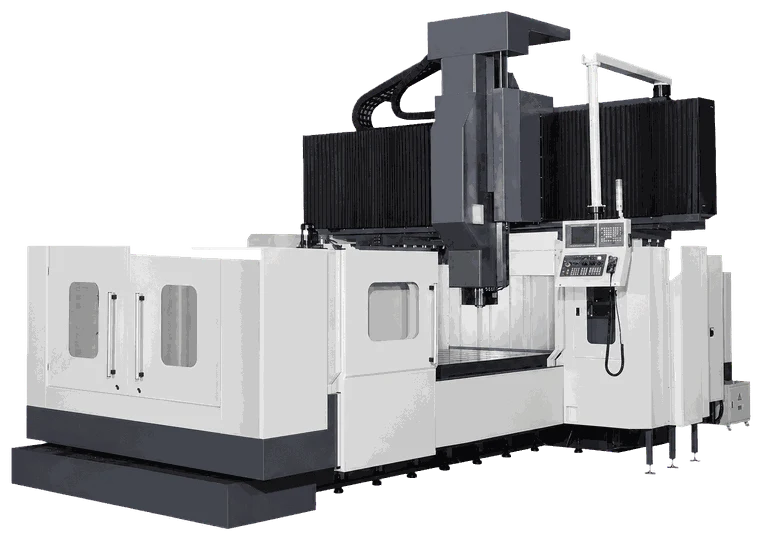

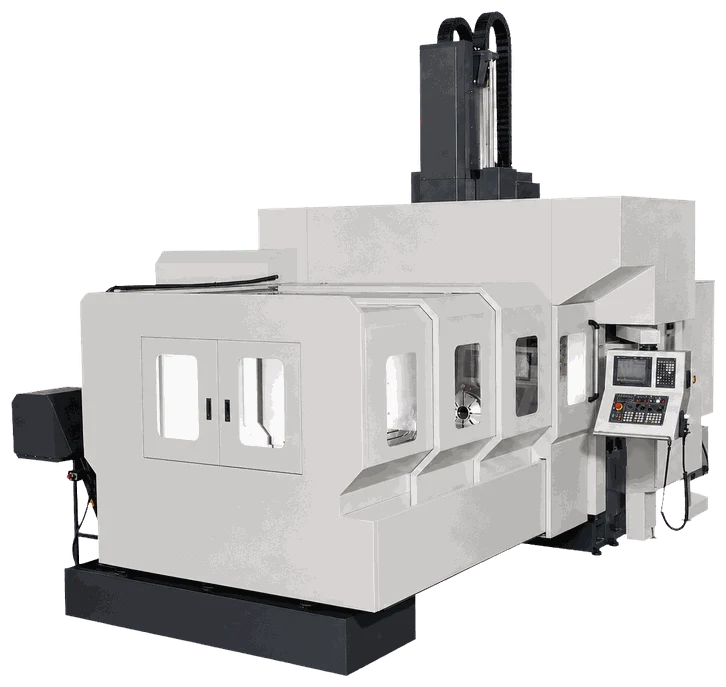

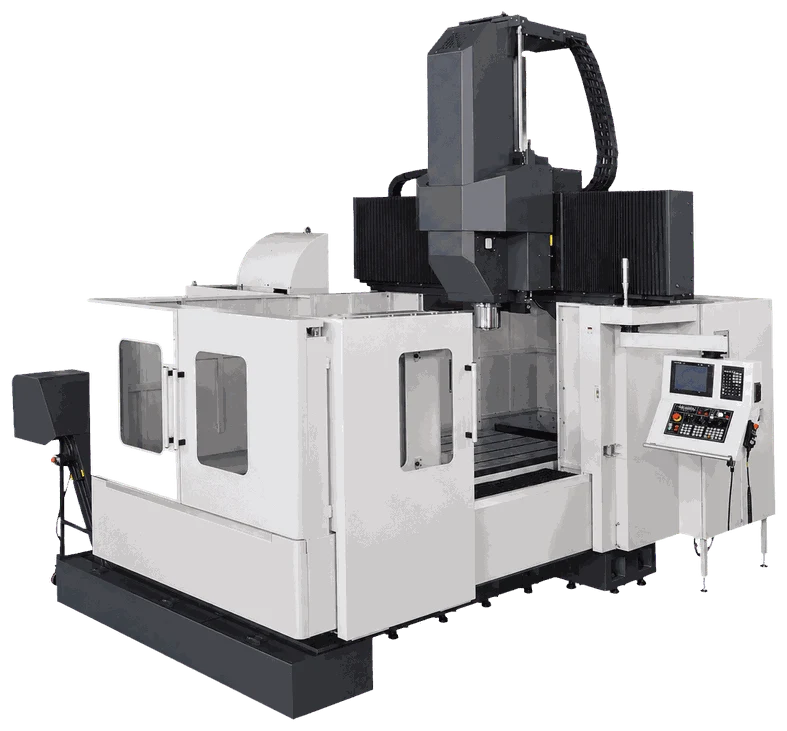

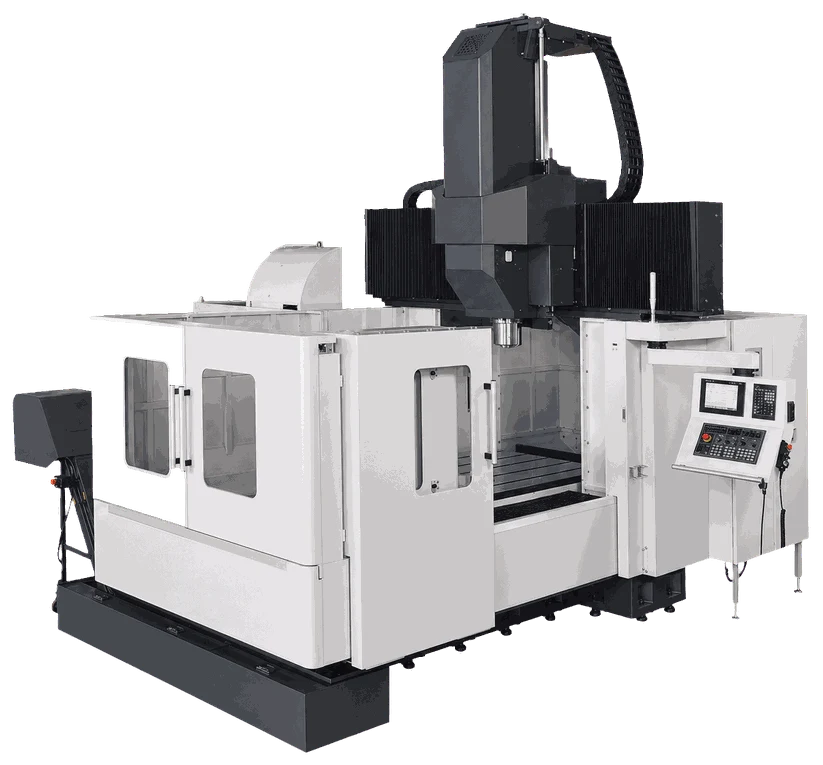

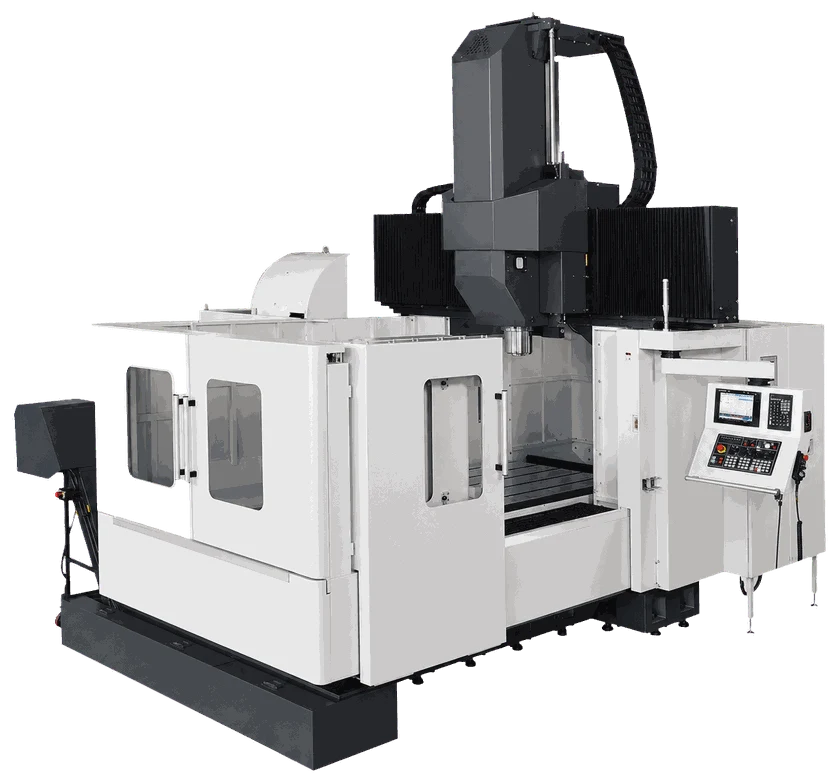

Серия DV — 18 типоразмеров с ходом по X от 2 100 до 6 200 мм, от DV-2013 до DV-6232. Длинномерные детали — на сериях XKW23, XKW26 и XKW28: ход по X до 20 800 мм, конус BT50. Все модели поставляются под заказ.

Поставка и сервис

Поставка по России, сервисная база и склад — в Нижнем Новгороде. ГК «Механит» работает с 2006 года: пусконаладка, обучение операторов, гарантия 12 месяцев, выезд инженера за 1–2 рабочих дня. Подробнее — в разделе «Сервис и пусконаладка».

Пришлите чертёж или габариты детали, материал и партию — технолог подберёт компоновку и типоразмер. Обсудить задачу с технологом.
