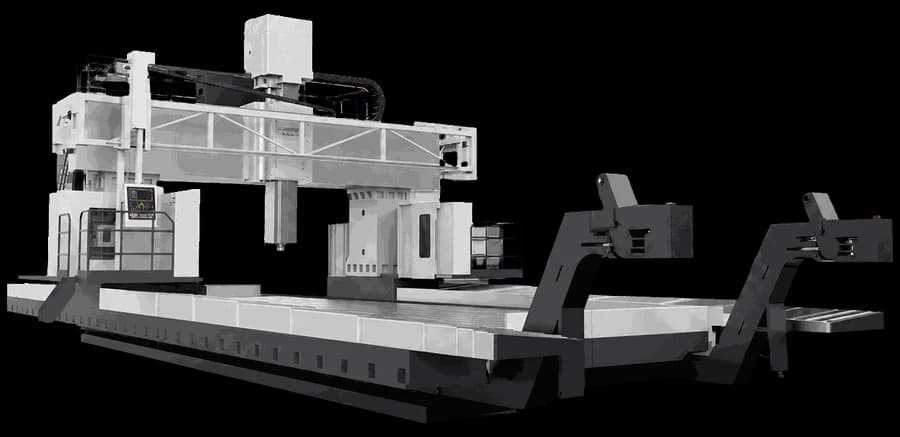

Портальный обрабатывающий центр GMC40140fm-GMC30100fm-GMC40100fm

Код модели: GMC40140fm-GMC30100fm-GMC40100fm W
Перемещения по осям Х/Y/Z14600/5500/1500 мм
Размеры стола14000×4000 мм
Ценапо запросу

Описание

Общие характеристики

Расстояние от торца шпинделя до поверхности стола250–1750 мм
Удельная нагрузка на стол15 т/м²
Конус шпинделяBT50
Скорость вращения шпинделя3000 об/мин
Мощность двигателя шпинделя30/37 кВт
Скорость быстрых перемещений X/Y/Z10/10/8 м/мин
Дополнительные характеристики
Допустимая нагрузка на стол15 т/м²

Чем отличаются исполнения

ХарактеристикаGMC40140fmGMC30100fmGMC40100fm
Перемещения по осям Х/Y/Z14600/5500/1500 мм10600/4500/1500 мм10600/5500/1500 мм
Размеры стола14000×4000 мм10000×3000 мм10000×4000 мм
Ширина между стойками5100 мм4100 мм5100 мм
Т-пазы36 мм28 мм36 мм
Габаритные размеры23000×9200×7200 мм19000×8200×7200 мм19000×9200×7200 мм
Точность позиционирования(0,011/1000)/0,035/0,022 мм0,055/0,032/0,022 мм0,055/0,035/0,022 мм
Масса станка150000 кг110000 кг130000 кг
Ещё 2 характеристики — по запросу
Инструментальный магазинпод запрос
Повторяемость позиционированияпод запрос
