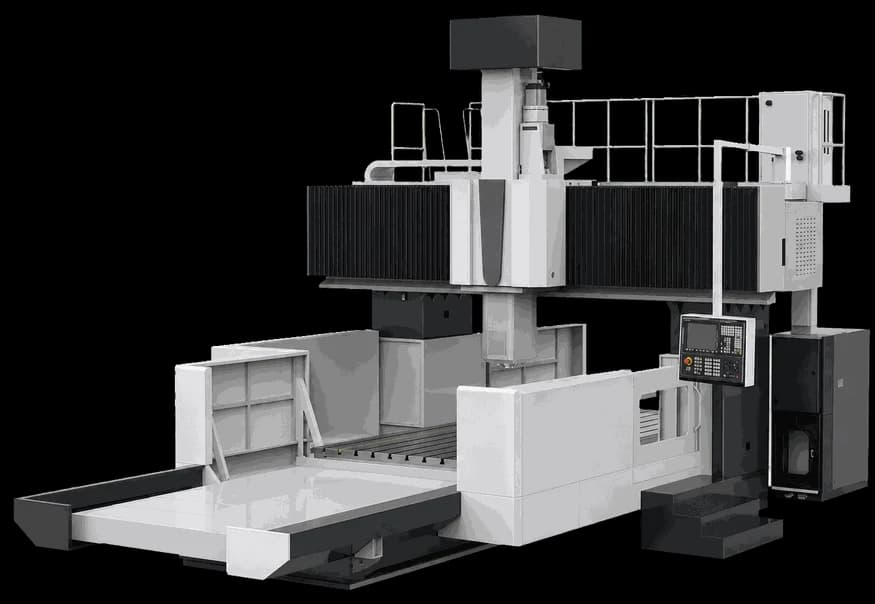

Портальный обрабатывающий центр XKW23

Код модели: XKW23 H
Перемещения по осям Х/Y/ZX: 8300–16500 мм (в зависимости от модели); Y: 5600 мм; Z: 1500 мм
Размеры стола8000–16000 × 3500 мм
Ценапо запросу

Описание

Портальный фрезерный центр серии XKW23 — это высокоточное оборудование с жёсткой симметричной рамой, все ответственные детали которой изготовлены из литья, прошедшего двойную искусственную обработку старения. Это обеспечивает стабильность геометрических параметров и длительное сохранение точности в условиях интенсивной эксплуатации. Все три оси оснащены предварительно натянутыми шариковыми винтами с двойной гайкой. Оси X и Y используют тяжёлые линейные направляющие (шариковые), ось Z — прямоугольные направляющие с цилиндрами гидравлического баланса. Такая конструкция обеспечивает малую инертность движения, быстрый отклик и высокую точность позиционирования. Шпиндельный блок тайваньского производства работает в двух вариантах привода: через редуктор или с прямым приводом от двигателя. Станок применяется в судостроении, аэрокосмической промышленности, производстве пресс-форм и штампов, автомобилестроении, производстве строительной техники, а также в возобновляемой энергетике и фотовольтаике. Модельный ряд охватывает широкий диапазон габаритов заготовок — от компактных деталей шириной 1300 мм до крупных изделий длиной 16000 мм и более.

Дополнительные технические характеристики
Эффективная ширина портала: 5000 мм
Размер баранника: 450 × 450 мм
Тип привода шпинделя: двухскоростной редуктор
Макс. диаметр инструмента: Ø125–230 мм
Макс. длина инструмента: 300 мм
Макс. вес инструмента: 15 кг
Полная мощность электроснабжения: 100 кВА
Система ЧПУ: SIEMENS 828D / FANUC 0i-MF
Ширина портала: 2800–4200 мм
Грузоподъёмность: 4–16 т
