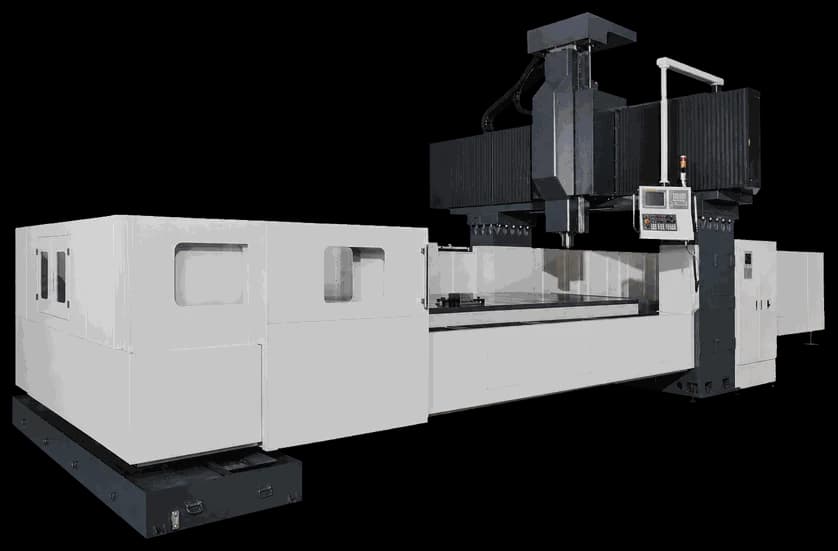

Портальный обрабатывающий центр DV-5220

Код модели: DV-5220 M
Перемещения по осям Х/Y/ZX: 5200 мм; Y: 2000 мм; Z: 1000 мм
Размеры стола5000 × 1800 мм
Ценапо запросу

Описание

Портальный обрабатывающий центр DV-5220 — крупногабаритная двухколонная машина с продольным ходом 5200 мм, предназначенная для обработки длинномерных деталей в условиях тяжёлого производства. Рабочий стол 5000×1800 мм позволяет обрабатывать единичные детали большой длины или одновременно устанавливать несколько заготовок в ряд. Двухколонная рамная конструкция обеспечивает исключительную жёсткость при знакопеременных нагрузках, характерных для чернового фрезерования. Все три оси оснащены прецизионными шариковинтовыми парами и линейными направляющими качения, что обеспечивает точность позиционирования и плавность перемещений. Система ЧПУ FANUC 0iMF Plus управляет координатными интерполяциями, магазином инструментов и системами охлаждения. Центр применяется в производстве крупных форм для литья под давлением, штампового инструмента, корабельных деталей, станин и рам промышленных прессов. Ход Z 1000 мм расширяет диапазон применимого инструмента и позволяет работать с деталями, имеющими сложный объёмный рельеф.

Дополнительные технические характеристики
Система ЧПУ: FANUC 0iMF Plus

Похожие модели

Портальный обрабатывающий центр DV-5224
Подробнее →

Портальный обрабатывающий центр DV-5224

Перемещения по осям Х/Y/ZX: 5200 мм; Y: 2400 мм; Z: 1000 мм
Размеры стола5000 × 2000 мм
Ширина между стойками2450
Расстояние от торца шпинделя до поверхности стола200–1200

Ценапо запросу

Портальный обрабатывающий центр DV-5228
Подробнее →

Портальный обрабатывающий центр DV-5228

Перемещения по осям Х/Y/ZX: 5200 мм; Y: 2800 мм; Z: 1000 мм
Размеры стола5200 × 2200 мм
Ширина между стойками2850
Расстояние от торца шпинделя до поверхности стола200–1200

Ценапо запросу

Портальный обрабатывающий центр DV-5232
Подробнее →

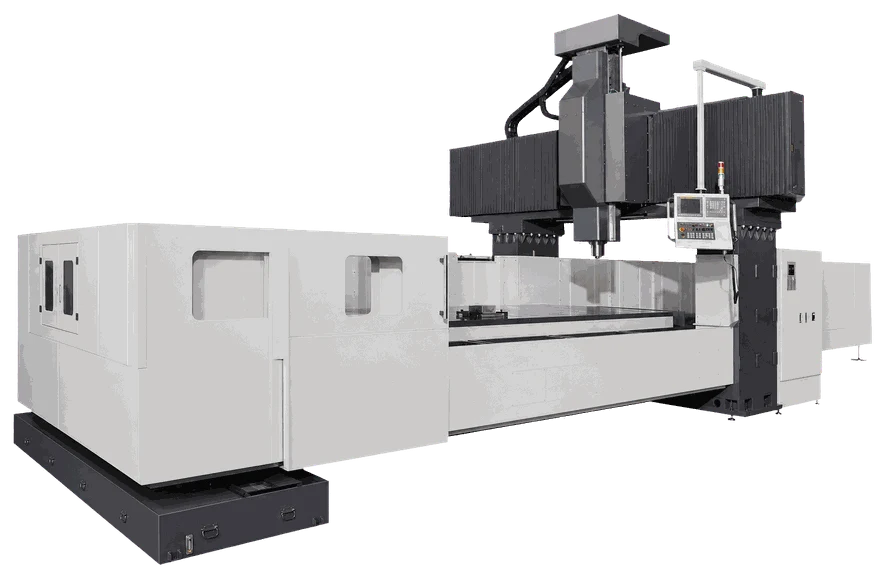

Портальный обрабатывающий центр DV-5232
