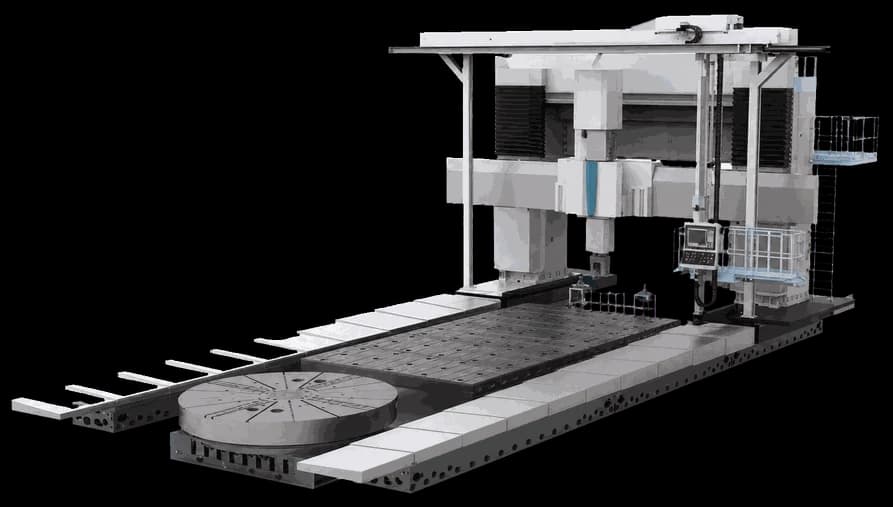

Портальный обрабатывающий центр XKW28

Расточно-фрезерный станок с подвижной балкой серии XKW28 — это тяжёлое высокопроизводительное оборудование портальной конструкции, разработанное для комплексной обработки крупных и сложных деталей. Продвинутая рациональная компоновка станины сочетается с крупными линейными роликовыми направляющими продольного хода, обеспечивающими высокую чувствительность и плавность движения при колоссальных нагрузках. Поперечные направляющие выполнены по схеме вертикально-горизонтальной перекрёстной системы скользящих направляющих с устройством разгрузки. Основание станка изготовлено в виде массивной рамы с развитой системой рёбер жёсткости. Квадратная рама шпинделя сечением 500×500 или 610×610 мм обеспечивает надёжность при тяжёлом растачивании и фрезеровании. Станок выполняет операции фрезерования, расточки и сверления в автоматическом режиме и применяется в аэрокосмической промышленности, производстве крупных пресс-форм, судостроении и автомобилестроении для изготовления средних и крупных сложных деталей.

Дополнительные технические характеристики
Модели: XKW2842 / XKW2850 / XKW2863
Ширина портала: 4200 мм (XKW2842) / 5000 мм (XKW2850) / 6300 мм (XKW2863)
Ход по оси W (ползун): 2250–3250 мм (XKW2842, XKW2850) / 4000 мм (XKW2863)
Макс. крутящий момент: 1825/2242 Н·м (XKW2842); 1825/2242 (3250/4358) Н·м (XKW2850, XKW2863)
Привод шпинделя: собственный редуктор + двухскоростной редуктор
Сечение рамы шпинделя: 500×500 мм (XKW2842) / 610×610 мм (XKW2850/63)
Макс. диаметр инструмента: Ø125 / 230 мм
Макс. длина инструмента: 350 мм
Макс. вес инструмента: 25 кг
Полная установленная мощность: 120/140 кВА
Система ЧПУ: SIEMENS 828D / FANUC 31i-MF
