Портальные обрабатывающие центры

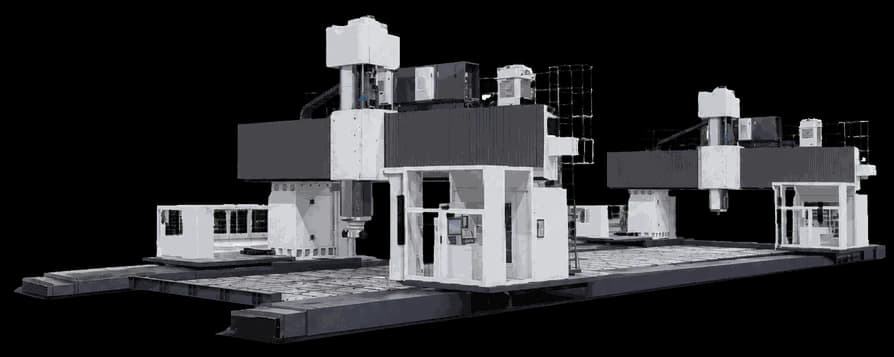

Портальный обрабатывающий центр GMC40500fmd

Код модели: GMC40500fmd W
Перемещения по осям Х/Y/Z45000×5500×1500 мм
Размеры стола50000×4000 мм
Ценапо запросу

Описание

Портальный обрабатывающий центр GMC40500fmd предназначен для высокопроизводительной обработки сверхкрупных заготовок — судовых секций, рам тяжёлой техники, пресс-форм и конструктивных элементов энергетического оборудования. Станок оснащён двумя независимыми шпиндельными узлами, каждый из которых способен работать одновременно, что вдвое увеличивает производительность при симметричных операциях. Двухбалочная конструкция портала с двумя крестовыми суппортами обеспечивает равномерное распределение нагрузки и сохранение геометрической точности даже при обработке заготовок массой до 750 тонн. Рабочая поверхность стола площадью 200 м² рассчитана на нагрузку 15 т/м². Т-образные пазы шириной 36 мм позволяют надёжно закреплять нестандартную оснастку. Станок выполняет полный спектр операций: торцевое и контурное фрезерование, координатное растачивание, глубокое сверление и нарезание резьбы. Система ЧПУ обеспечивает точность позиционирования по оси X до 0,011 мм/1000 мм, что соответствует требованиям точного машиностроения.

Похожие модели

Портальный подвижный с траверсой
Подробнее →

Портальный подвижный с траверсой

Перемещения по осям Х/Y/Z9500–41 500 / 4500–7500 / 1250–2000 мм
Размеры стола8000–40 000 × 3000–6000 мм
Ширина между стойками4000–7000 мм
Конус шпинделяISO 50 / ISO 60

Ценапо запросу

Верхний портальный фрезерный центр
Подробнее →

Верхний портальный фрезерный центр

Перемещения по осям Х/Y/Z4200–30 200 / 2200–6200 / 800–2500 мм
Размеры стола4000–30 000 × 2000–6000 мм
Ширина между стойками3500–7500 мм
Конус шпинделяHSK-A63 / HSK-A100

Ценапо запросу

Портальный обрабатывающий центр XKW26
Подробнее →

Портальный обрабатывающий центр XKW26

Перемещения по осям Х/Y/ZX: 10800–20800 мм (в зависимости от модели); Z: 1500–2000 мм (колонна)
Размеры стола10000–20000 × 3000 мм (XKW2642) / 10000–20000 × 4000 мм (XKW2650) / 10000–20000 × 5000 мм (XKW2663) / 10000–20000 × 6000 мм (XKW2670)
Т-пазыширина 36, шаг 250 мм
Конус шпинделяBT50

Ценапо запросу

Портальный обрабатывающий центр XKW28
Подробнее →

Портальный обрабатывающий центр XKW28

Перемещения по осям Х/Y/ZX: 10800–20800 мм (для всех моделей, варианты); Y: 5000 мм (XKW2842) / 5800 мм (XKW2850) / 7100 мм (XKW2863); Z: 1250–1500 мм (XKW2842) / 1500–2000 мм (XKW2850, XKW2863)
Размеры стола10000–20000 × 3000 мм (XKW2842) / 10000–20000 × 4000 мм (XKW2850) / 10000–20000 × 5000 мм (XKW2863)
Расстояние от торца шпинделя до поверхности стола200–3000 / 4000 мм (XKW2842); 200–5000 мм (XKW2850, XKW2863)
Т-пазыширина 36, шаг 250 мм

Ценапо запросу
