Портальные обрабатывающие центры

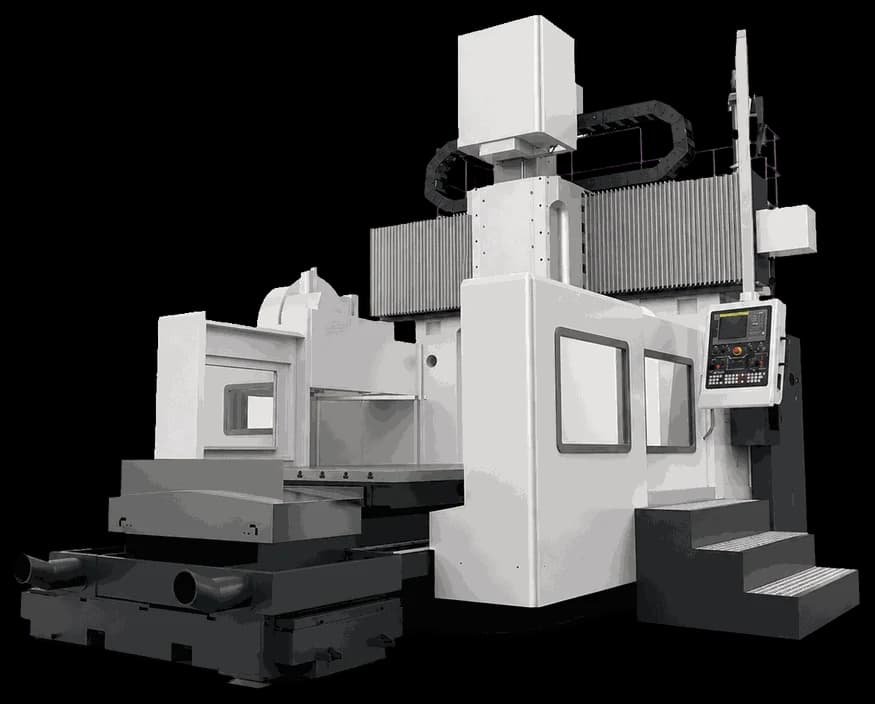

Портальный обрабатывающий центр GMC1830-GMC1520-GMC1530

Код модели: GMC1830-GMC1520-GMC1530 W
Перемещения по осям Х/Y/Z3200/2600/1000 мм
Размеры стола3000×1800 мм
Ценапо запросу

Описание

Общие характеристики

Конус шпинделяBT50
Скорость вращения шпинделя3000 об/мин
Мощность двигателя шпинделя15/18,5 кВт

Чем отличаются исполнения

ХарактеристикаGMC1830GMC1520GMC1530
Перемещения по осям Х/Y/Z3200/2600/1000 мм2200/2000/800 мм3200/2000/800 мм
Размеры стола3000×1800 мм2000×1500 мм3000×1500 мм
Ширина между стойками2200 мм1900 мм1900 мм
Расстояние от торца шпинделя до поверхности стола250–1250 мм165–965 мм165–965 мм
Грузоподъёмность стола8000 кг6000 кг8000 кг
Т-пазы11×28×160 мм9×28×160 мм9×28×160 мм
Скорость быстрых перемещений X/Y/Z12/10/8 м/мин12/15/8 м/мин12/15/8 м/мин
Габаритные размеры8400×5800×5650 мм7400×4900×4850 мм8400×4900×4850 мм
Точность позиционирования0,02/0,02/0,018 мм0,016/0,016/0,015 мм0,02/0,016/0,015 мм
Повторяемость позиционирования0,015/0,013/0,012 мм0,012/0,012/0,01 мм0,015/0,012/0,01 мм
Масса станка32000 кг23000 кг25000 кг
Ещё 1 характеристика — по запросу
Инструментальный магазинпод запрос
