Вертикальный или горизонтальный обрабатывающий центр: что выбрать

Вертикальный обрабатывающий центр (VMC) — более простой, доступный по цене и универсальный станок для деталей, которые обрабатываются преимущественно с одной-двух сторон. Горизонтальный обрабатывающий центр (HMC) стоит дороже, но за счёт вертикальной палеты и встроенной 4-й оси позволяет обработать деталь с четырёх сторон за одну установку, эффективнее отводит стружку самотёком и лучше подходит для серийной автоматизированной работы. Выбор зависит от геометрии детали, серийности и от того, что дороже для производства — цена станка или количество переустановок и связанных с ними погрешностей базирования.

Принципиальная разница компоновки

На вертикальном обрабатывающем центре шпиндель расположен вертикально, деталь закреплена на горизонтальном столе, а инструмент подходит к ней сверху. Это самая распространённая и интуитивно понятная компоновка: она удобна для программирования, наладки и визуального контроля обработки, а также дешевле в производстве самого станка.

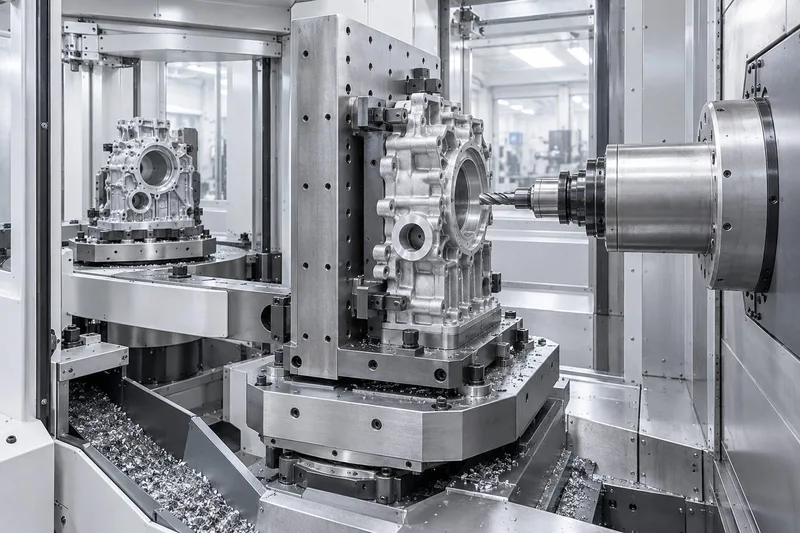

На горизонтальном обрабатывающем центре шпиндель расположен горизонтально, а деталь закрепляется на вертикальной палете, часто с встроенной поворотной осью (осью B). Это позволяет подвести инструмент к разным сторонам детали поворотом палеты, а не переустановкой детали вручную — именно в этом основное технологическое преимущество HMC перед VMC для корпусных деталей.

Количество сторон детали за одну установку

На вертикальном центре без дополнительной поворотной оснастки деталь обрабатывается с одной стороны (верхней) за одну установку; для обработки других сторон нужна ручная переустановка с повторным базированием. На горизонтальном центре со встроенной осью B деталь можно повернуть на 90°, 180°, 270° (или на другой угол, кратный 1° или 0,001°, в зависимости от дискретности оси) и обработать четыре стороны без снятия со стола — это сокращает количество переустановок, а вместе с ними и накопленную погрешность взаимного расположения поверхностей, которая неизбежно возникает при каждой ручной переустановке.

Для корпусных деталей с отверстиями и плоскостями на нескольких гранях (корпуса редукторов, блоки, станины) это часто решающий довод в пользу горизонтальной компоновки — особенно если технические требования жёстко нормируют взаимное расположение поверхностей с разных сторон.

Стружкоудаление

На горизонтальном центре стружка под собственным весом падает вниз, в стружкосборник, не задерживаясь на поверхности детали и оснастки. На вертикальном центре стружка накапливается на столе и в карманах детали и требует более активного удаления (сжатым воздухом, СОЖ под давлением, периодической остановкой цикла) — при длительной черновой обработке крупных партий это увеличивает время вспомогательных операций и риск повреждения обработанной поверхности застрявшей стружкой.

Автоматизация и серийность

Горизонтальные центры чаще комплектуют палетными накопителями (несколько палет с заготовками, которые станок обрабатывает поочерёдно без остановки на смену детали оператором) — это стандартный способ организовать безлюдную работу в третью смену на серийном производстве. Вертикальные центры также автоматизируются (роботом-загрузчиком, палетным столом), но органически лучше приспособлены под мелкосерийное и единичное производство с частой сменой программ, где палетный накопитель на несколько заготовок избыточен.
