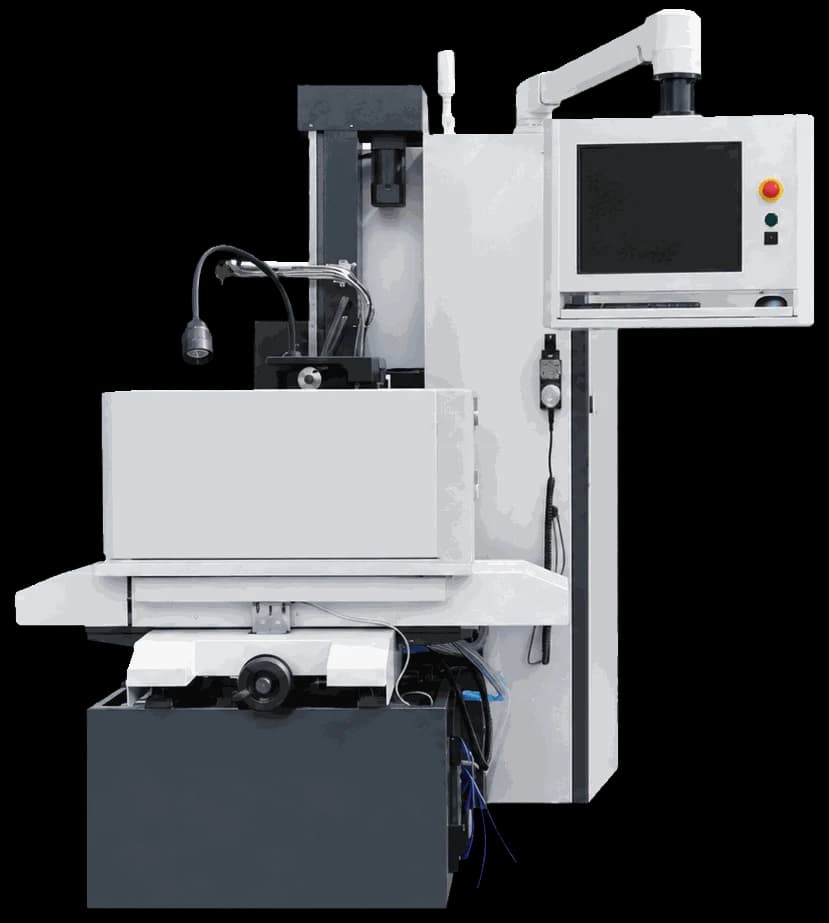

Проволочно-вырезной станок DK7745

DK7745 — проволочно-вырезной электроэрозионный станок серии DK77 (средний ход проволоки) с линейными направляющими по осям X/Y, прецизионными шариковыми винтами и высокопрочной станиной. Предназначен для вырезки деталей сложного профиля из токопроводящих материалов.

Размер рабочего стола — 820×580 мм, перемещение X×Y — 450×550 мм, максимальный ход по оси Z — 400 мм, максимальная масса заготовки — 450 кг. Максимальная скорость реза ≥90 мм²/мин (в высокоскоростном режиме ≥150), шероховатость ≤2.5 мкм (в среднескоростном режиме ≤1.0).

Угол наклона реза ±3° (опция 15°/30°), диаметр молибденовой проволоки 0.1–0.3 мм (рекомендуется 0.18), скорость перемотки проволоки 11.5 м/с. Рабочая жидкость — эмульсия с деионизированной водой. Автоматическая система смазки. Питание 220/380 В, потребление <1.0 кВт. Масса — 1350 кг, габариты — 1600×1350×1550 мм.

Дополнительные технические характеристики
Макс. скорость реза: ≥90 (высокоск. ≥150) мм²/мин
Шероховатость: ≤2.5 (среднеск. ≤1.0) мкм
Скорость перемотки проволоки: 11.5 м/с
Рабочая жидкость: эмульсия + деион. вода
Питание: 220 / 380 В, 50 Гц
Потребляемая мощность: <1.0 кВт
