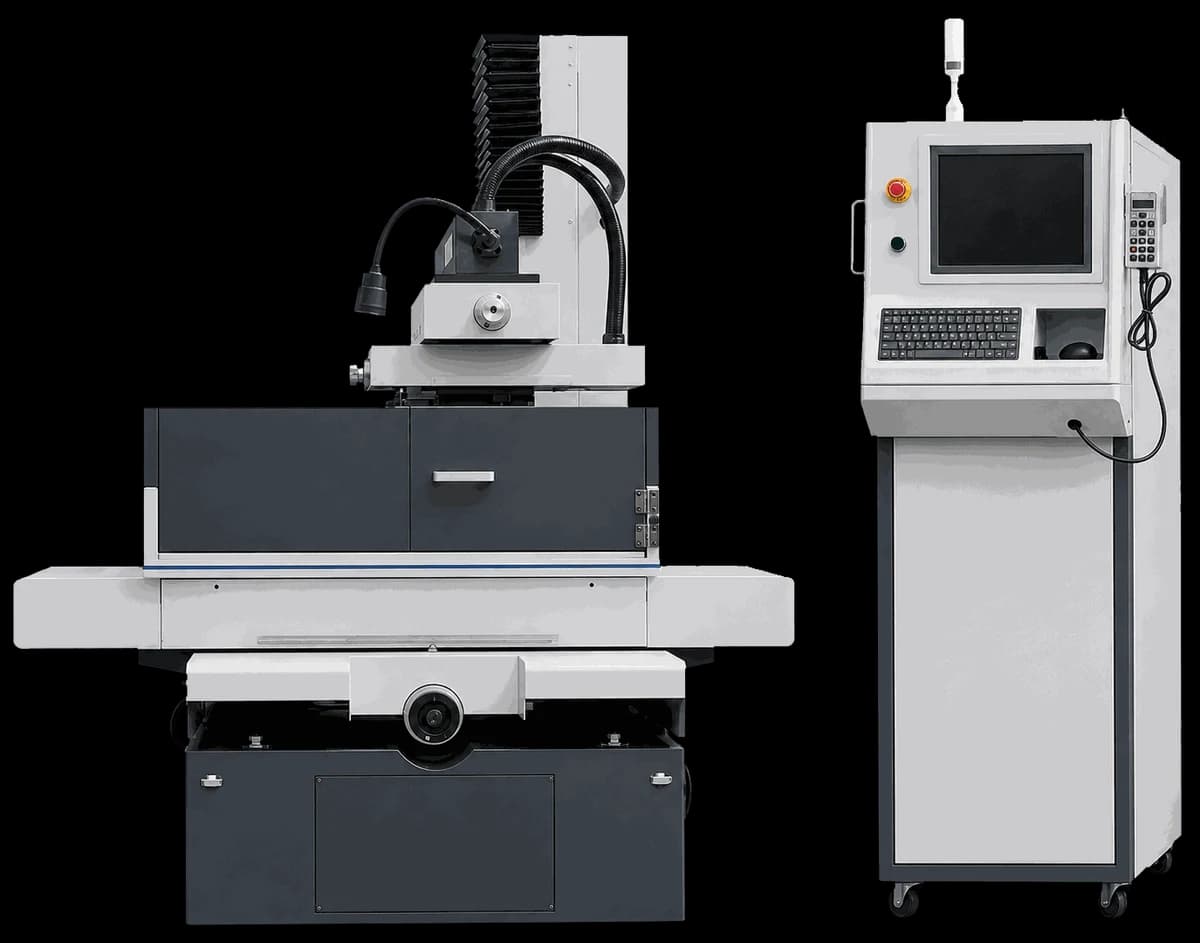

Проволочно-вырезной станок DK7740F

DK7740F — проволочно-вырезной электроэрозионный станок серии DK77F с большим углом наклона (конструкция «большой поворот»). Импортные прецизионные линейные направляющие и шариковые винты по осям X/Y в сочетании с технологией большого качания обеспечивают точность до ±0.008 мм и подходят для сложных пространственных и наклонных поверхностей.

Размер рабочего стола — 1060×600 мм, перемещение X×Y — 400×600 мм, ход по оси Z — 450 мм, максимальная масса заготовки — 350 кг. Угол наклона реза ±30° (опция 90°/120°), что позволяет выполнять резку изолирующих колец громкоговорителей, лопаток ветрогенераторов и других сложных деталей.

Максимальная скорость реза ≥90 мм²/мин (высокоскоростной режим ≥150), шероховатость ≤2.5 мкм (среднеск. ≤1.0), точность обработки ±0.007 мм. Диаметр молибденовой проволоки 0.1–0.2 мм (рек. 0.18), скорость перемотки 11.5 м/с, рабочая жидкость DX-1/DX-4/NG-1. Масса — 2200 кг, габариты — 1850×1550×2180 мм.

Дополнительные технические характеристики
Макс. скорость реза: ≥90 (высокоск. ≥150) мм²/мин
Шероховатость: ≤2.5 (среднеск. ≤1.0) мкм
Точность обработки: ±0.007 мм
Скорость перемотки проволоки: 11.5 м/с
Рабочая жидкость: DX-1 / DX-4 / NG-1
Питание: 220 / 380 В, 50 Гц
