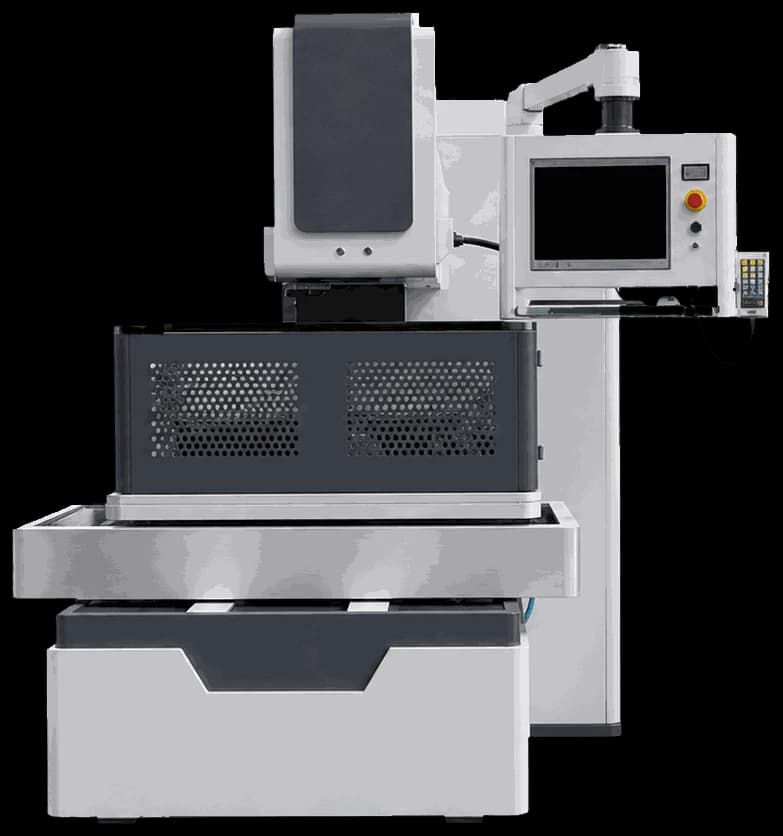

Проволочно-вырезной станок DK7780H

DK7780H — среднескоростной проволочно-вырезной электроэрозионный станок серии DK77H C-образной конструкции с интеллектуальной системой двунаправленного автоматического натяжения проволоки. Предназначен для точной вырезки деталей сложного контура из токопроводящих материалов молибденовой проволокой.

Размер рабочего стола — 1000×1350 мм, перемещение X×Y — 800×1000 мм, максимальная толщина реза — 400 мм, максимальная масса заготовки — 2000 кг. Максимальная скорость реза до 200 мм²/мин, шероховатость поверхности: 1-й рез ≤2.3 мкм, 2-й ≤1.6 мкм, 3-й ≤1.0 мкм.

Конусность реза — стандартно ±6°/50 мм (опция ±10°), диаметр молибденовой проволоки Φ0.12–0.25 мм, ход осей U/V — 60×60 мм. Привод — шаговый (опция — серводвигатель), тайваньские линейные направляющие, шариковые винты. Масса станка — 4000 кг, габариты — 2380×2200×2100 мм.

Дополнительные технические характеристики
Макс. скорость реза: 200 мм²/мин
Шероховатость (1/2/3 рез): ≤2.3 / ≤1.6 / ≤1.0 мкм
Привод: шаговый (опция — серво)
Рабочая жидкость: на водной основе
Питание: 380 В / 50 Гц
