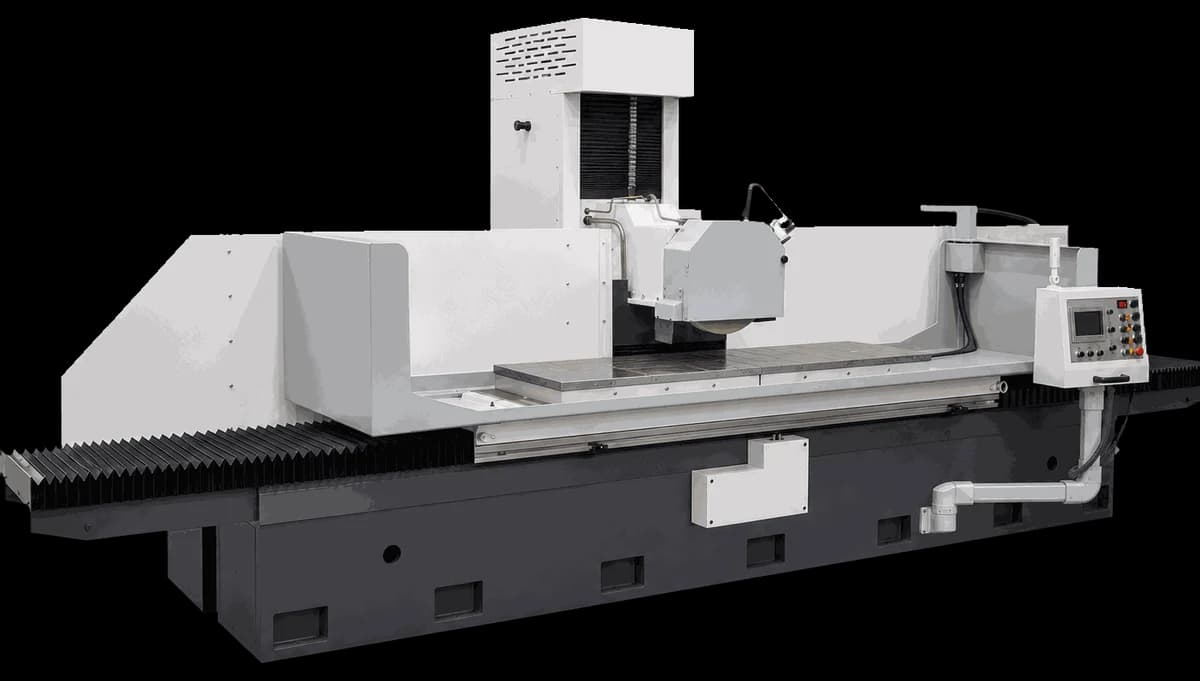

Плоскошлифовальный станок SG60160SD / SG60220SD / SG60600SD / SG80160SD / SG80220SD / SG80300SD / SG80400SD

Коды моделей: SG60160SD / SG60220SD / SG60600SD / SG80160SD / SG80220SD / SG80300SD / SG80400SD H
Размеры рабочего стола1600*610 мм
Размеры шлифовального круга500*75*305 мм
Ценапо запросу

Описание

Общие характеристики

Скорость перемещения оси X5-25 м/мин

Чем отличаются исполнения

ХарактеристикаSG60160SDSG60220SDSG60600SDSG80160SDSG80220SDSG80300SDSG80400SD
Размеры рабочего стола1600*610 мм2200*610 мм6000*610 мм1600*810 мм2200*810 мм3000*810 мм4000*810 мм
Макс. размер шлифования1600*610 мм2200*610 мм6000*610 мм1600*810 мм2200*810 мм3000*810 мм4000*810 мм
Расстояние от оси шпинделя до стола820/1050 мм820/1050 мм800/1050 мм820/1050 мм820/1050 мм820/1050 мм800/1050 мм
Размеры магнитной плиты600*800*2 мм600*1000*2 мм600*1000*6 мм800*800*2 мм800*1000*2 мм800*1000*3 мм800*1000*4 мм
Размеры шлифовального круга500*75*305 мм500*75*305 мм500*100*305 мм500*75*305 мм500*75*305 мм500*75*305 мм500*100*305 мм
Частота вращения кругапод запроспод запроспод запрос960 об/мин960 об/мин960 об/мин960 об/мин
Масса станка8500 кг9500 кг25000 кг10500 кг12000 кг14900 кг24800 кг
Макс. нагрузка на стол с магнитной плитой1230 кг1690 кг6000 кг1630 кг2240 кг3060 кг6000 кг
Ещё 6 характеристик — по запросу
Тип станка/исполнениепод запрос
Макс. масса заготовкипод запрос
Мощность привода шпинделяпод запрос
Скорость перемещения оси Yпод запрос
Скорость перемещения оси Zпод запрос
Габаритные размерыпод запрос

SG60160SD

SG60160SD — плоскошлифовальный с подвижной колонной (SG) станок. Технические характеристики модели ниже.

Дополнительные технические характеристики
Макс. нагрузка на стол (с магнитной плитой), кг: 1230
Автоматическая прерывистая поперечная подача шлифовальной бабки, мм/ход: 1-30
Ускоренная поперечная подача, м/мин: 0.05-2
Поперечная подача маховиком на деление, мм/дел: 0.005(0.002)
Автоматическая прерывистая вертикальная подача круга, мм/ход: 0.005-0.05
Ускоренная вертикальная подача, м/мин: 0.05-2
Вертикальная подача маховиком на деление, мм/дел: 0.005(0.001)
Общая установленная мощность, кВт: 28.5
Шероховатость поверхности, мкм: Ra0.63
Занимаемая площадь (Д×Ш), мм: 4700×3000

SG60220SD

SG60220SD — плоскошлифовальный с подвижной колонной (SG) станок. Технические характеристики модели ниже.

Дополнительные технические характеристики
Макс. нагрузка на стол (с магнитной плитой), кг: 1690
Автоматическая прерывистая поперечная подача шлифовальной бабки, мм/ход: 1-30
Ускоренная поперечная подача, м/мин: 0.05-2
Поперечная подача маховиком на деление, мм/дел: 0.005(0.002)
Автоматическая прерывистая вертикальная подача круга, мм/ход: 0.005-0.05
Ускоренная вертикальная подача, м/мин: 0.05-2
Вертикальная подача маховиком на деление, мм/дел: 0.005(0.001)
Общая установленная мощность, кВт: 28.5
Шероховатость поверхности, мкм: Ra0.63
Занимаемая площадь (Д×Ш), мм: 6000×3000

SG60600SD

SG60600SD — плоскошлифовальный с подвижной колонной (SG) станок. Технические характеристики модели ниже.

Дополнительные технические характеристики
Макс. нагрузка на стол (с магнитной плитой), кг: 6000
Автоматическая прерывистая поперечная подача шлифовальной бабки, мм/ход: 1-30
Автоматическая прерывистая вертикальная подача круга, мм/ход: 0.005-0.05
Общая установленная мощность, кВт: 38.5
Шероховатость поверхности, мкм: Ra0.63
Занимаемая площадь (Д×Ш), мм: 17000×3000

SG80160SD

SG80160SD — плоскошлифовальный с подвижной колонной (SG) станок. Технические характеристики модели ниже.

Дополнительные технические характеристики
Макс. нагрузка на стол (с магнитной плитой), кг: 1630
Автоматическая прерывистая поперечная подача шлифовальной бабки, мм/ход: 1-30
Ускоренная поперечная подача, м/мин: 0.05-2
Поперечная подача маховиком на деление, мм/дел: 0.005(0.002)
Автоматическая прерывистая вертикальная подача круга, мм/ход: 0.005-0.05
Ускоренная вертикальная подача, м/мин: 0.05-2
Вертикальная подача маховиком на деление, мм/дел: 0.005(0.001)
Общая установленная мощность, кВт: 28.5
Шероховатость поверхности, мкм: Ra0.63
Занимаемая площадь (Д×Ш), мм: 4700×3500

SG80220SD

SG80220SD — плоскошлифовальный с подвижной колонной (SG) станок. Технические характеристики модели ниже.

Дополнительные технические характеристики
Макс. нагрузка на стол (с магнитной плитой), кг: 2240
Автоматическая прерывистая поперечная подача шлифовальной бабки, мм/ход: 1-30
Ускоренная поперечная подача, м/мин: 0.05-2
Поперечная подача маховиком на деление, мм/дел: 0.005(0.002)
Автоматическая прерывистая вертикальная подача круга, мм/ход: 0.005-0.05
Ускоренная вертикальная подача, м/мин: 0.05-2
Вертикальная подача маховиком на деление, мм/дел: 0.005(0.001)
Общая установленная мощность, кВт: 28.5
Шероховатость поверхности, мкм: Ra0.63
Занимаемая площадь (Д×Ш), мм: 6000×3500

SG80300SD

SG80300SD — плоскошлифовальный с подвижной колонной (SG) станок. Технические характеристики модели ниже.

Дополнительные технические характеристики
Макс. нагрузка на стол (с магнитной плитой), кг: 3060
Автоматическая прерывистая поперечная подача шлифовальной бабки, мм/ход: 1-30
Ускоренная поперечная подача, м/мин: 0.05-2
Поперечная подача маховиком на деление, мм/дел: 0.005(0.002)
Автоматическая прерывистая вертикальная подача круга, мм/ход: 0.005-0.05
Ускоренная вертикальная подача, м/мин: 0.05-2
Вертикальная подача маховиком на деление, мм/дел: 0.005(0.001)
Общая установленная мощность, кВт: 31
Шероховатость поверхности, мкм: Ra0.63
Занимаемая площадь (Д×Ш), мм: 8200×3600

SG80400SD

SG80400SD — плоскошлифовальный с подвижной колонной (SG) станок. Технические характеристики модели ниже.

Дополнительные технические характеристики
Макс. нагрузка на стол (с магнитной плитой), кг: 6000
Автоматическая прерывистая поперечная подача шлифовальной бабки, мм/ход: 1-30
Автоматическая прерывистая вертикальная подача круга, мм/ход: 0.005-0.05
Общая установленная мощность, кВт: 38.5
Шероховатость поверхности, мкм: Ra0.63
Занимаемая площадь (Д×Ш), мм: 135000×3600
