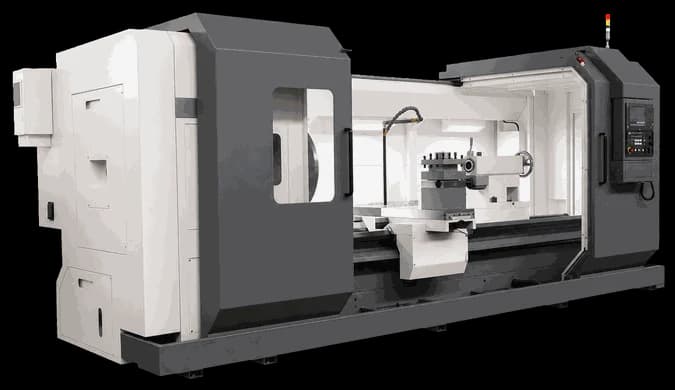

Токарный станок с ЧПУ CK6191B

CK6191B — токарный станок с ЧПУ на горизонтальной (плоской) станине шириной 600 мм, входящий в серию CK6191B/61100B/61110B. Продольные и поперечные подачи выполняются шариковыми ходовыми винтами от серводвигателей. Поверхности направляющих закалены токами высокой частоты для увеличенного ресурса.

Главный шпиндель с концом D11, отверстием Ø104 мм и метрическим конусом Ø120 1:20 работает по 4-ступенчатой бесступенчатой схеме в диапазонах 10-90, 20-180, 40-320, 80-630 об/мин; мощность главного привода 15 кВт. Резцедержатель — 4-позиционный, сечение державки 40×40 мм. Максимальная масса детали в центрах 2000 кг.

Станок предназначен для токарной обработки крупногабаритных валов и дисковых деталей. Задняя бабка с конусом пиноли MT No.6.

Дополнительные технические характеристики
Макс. диаметр обработки (диск): Ø900 мм
Макс. диаметр обработки (вал): Ø530 мм
Ширина станины: 600 мм
Макс. длина обточки: 1350/1850/2850/3850 мм
Макс. масса детали в центрах: 2000 кг
Конус отверстия шпинделя: метрический Ø120 1:20
Макс. ход по оси Z: 1500/2000/3000/4000 мм
Макс. ход по оси X: 520 мм
Сечение державки инструмента: 40 × 40 мм
Наружный диаметр пиноли задней бабки: Ø100 мм
Конус пиноли задней бабки: MT No.6
Макс. ход пиноли задней бабки: 250 мм
Дискретность задания: 0,001 мм
