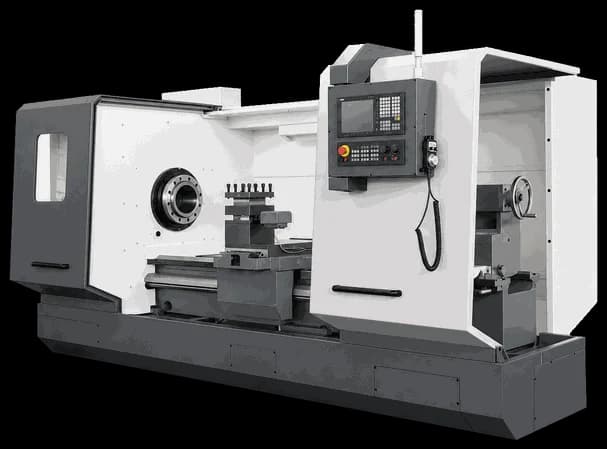

Токарный станок с ЧПУ CKG200

CKG200 — токарный станок с ЧПУ с большим отверстием шпинделя на горизонтальной (плоской) станине, входящий в серию CKG200/260. Продольные и поперечные подачи осуществляются шариковыми ходовыми винтами от серводвигателей; направляющие закалены токами ультразвуковой частоты. Увеличенное отверстие шпинделя делает станок особенно удобным для обработки труб и полых деталей.

Главный шпиндель с концом A2-15 и отверстием Ø210 мм (конус 1:20) работает в 4-ступенчатом бесступенчатом диапазоне 10-380 об/мин; мощность главного привода 18,5 кВт. Резцедержатель — 4-позиционный, сечение державки 40×40 мм. Обрабатываемый диаметр трубы Ø50-200 мм, максимальная масса детали 3000 кг.

Станок предназначен для токарной обработки и нарезания резьбы на трубах, муфтах и полых заготовках в нефтегазовой и трубной отраслях. Задняя бабка с конусом пиноли MT No.6.

Дополнительные технические характеристики
Обрабатываемый диаметр трубы: Ø50-200 мм
Макс. масса заготовки: 3000 кг
Конус отверстия шпинделя: 1:20
Макс. ход по осям X/Z: 500 / 1350-2800 мм
Дискретность задания: 0,001 мм
Сечение державки инструмента: 40 × 40 мм
Конус пиноли задней бабки: MT No.6
Макс. ход пиноли задней бабки: 230 мм
