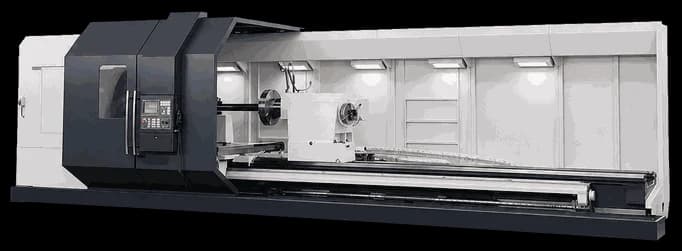

Токарный станок с ЧПУ CK61140E

CK61140E — тяжёлый токарный станок с ЧПУ на горизонтальной (плоской) станине шириной 970 мм, входящий в серию CK61140E/61160E/CK61200E. Отличается отверстием шпинделя Ø130 мм и коротким конусным посадочным носом для высокой точности и жёсткости. Централизованная система смазки в передней бабке снижает нагрев и тепловые деформации.

Главный шпиндель с концом A2-15, отверстием Ø130 мм и метрическим конусом Ø140 1:20 работает в диапазоне 2,5-270 об/мин; мощность главного привода 26 кВт. Резцедержатель — 4-позиционный, сечение державки 50×50 мм. Длина обработки конфигурируется от 1,5 до 10 м. Штатный патрон — 4-кулачковый Ø1250 мм.

Станок предназначен для токарной обработки крупногабаритных и длинномерных валов и дисковых деталей в тяжёлом машиностроении. Задняя бабка с наружным диаметром пиноли Ø160 мм.

Дополнительные технические характеристики
Макс. диаметр обработки (диск): Ø1400 мм
Макс. диаметр обработки (вал): Ø990 мм
Ширина станины: 970 мм
Макс. длина обточки: 1,3-9,8 м
Конус отверстия шпинделя: метрический Ø140 1:20
Макс. ход по оси X: 820 мм
Сечение державки инструмента: 50 × 50 мм
Наружный диаметр пиноли задней бабки: Ø160 мм
Конус пиноли задней бабки: метрический Ø80
Макс. ход пиноли задней бабки: 300 мм
Диаметр патрона: Ø1250 мм (4-кулачковый)
Дискретность задания: 0,001 мм
Мощность насоса СОЖ: 37 Вт
