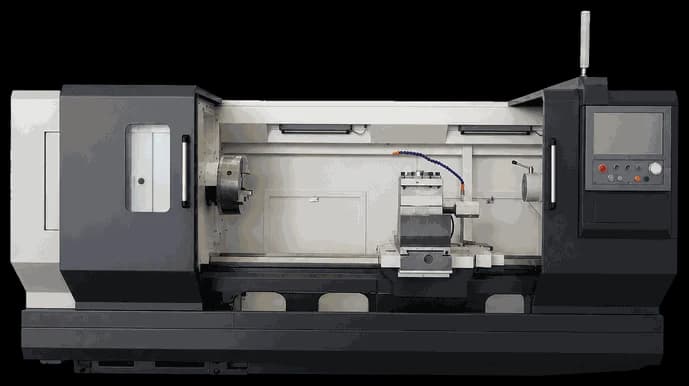

Токарный станок с ЧПУ CK61140H-1

Тяжёлый автоматизированный токарный станок с ЧПУ CK61140H/1 (серия CK61140H/1–CK611200H/1 с направляющей 1100 мм) предназначен для получистовой и чистовой обработки крупных деталей типа валов, дисков и втулок, а также сверления и нарезания резьбы.

Шпиндель диаметром Ø130 мм (конус метрич. 140, удлинённая головка 1:30, передний подшипник 240 мм) обеспечивает 4-ступенчатую частотную регулировку 2–200 об/мин и приводится двигателем 37 кВт. 4-позиционный электрический револьвер с державкой 50×50 мм и задняя бабка с пинолью Ø260 мм повышают производительность.

Заготовки массой до 20 т закрепляются в 4-кулачковом патроне Ø1250–1600 мм при длине обработки до 20000 мм. Станок выполняет прямое и коническое точение, обработку дуг, метрических и дюймовых резьб, осевое сверление и нарезание резьбы.

Дополнительные технические характеристики
Ширина направляющей: 1100 мм
Грузоподъёмность направляющих: 20 т
Диаметр шпинделя: Ø130 мм
Передний подшипник шпинделя: 240 мм
Патрон: Ø1250 / Ø1600 мм, 4-кулачковый
Револьверная головка: 4-позиционная электрическая
Сечение державки: 50×50 мм
Макс. перемещение по X: 750 / 850 мм
Макс. перемещение по Z: 2850–19850 мм
Диаметр пиноли задней бабки: Ø260 мм
Конус пиноли: метрич. 80
Ход пиноли: 300 мм
Габариты (Ш×В): 2250×2050 … 2300×2250 мм
Длина: 7700–24700 мм
