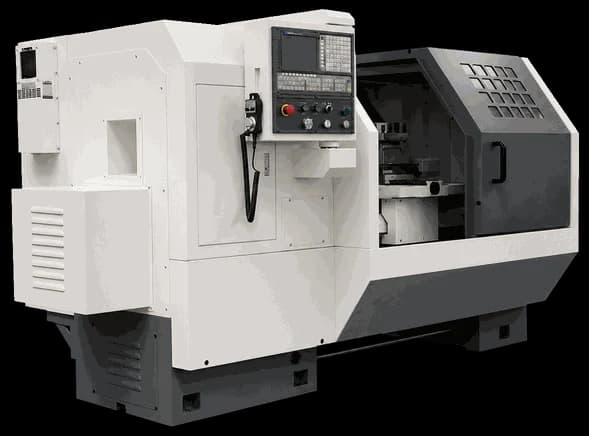

Токарный станок с ЧПУ CK6150N

CK6150N — токарный станок с ЧПУ на горизонтальной (плоской) станине шириной 405 мм. Продольные и поперечные подачи выполняются шариковыми ходовыми винтами от серводвигателей. Резцедержатель настраивается в вертикальном или горизонтальном исполнении с несколькими позициями инструмента.

Главный шпиндель с концом D8, отверстием Ø80 мм и конусом MT No.7 имеет бесступенчатое регулирование с максимальной частотой вращения 2000 об/мин; мощность главного привода 7,5 кВт. Длина обработки конфигурируется 1000/1500 мм, дискретность задания перемещений 0,001 мм.

Станок предназначен для точной токарной обработки валов и дисковых деталей в серийном производстве. Задняя бабка с конусом пиноли MT No.5.

Дополнительные технические характеристики
Макс. диаметр обработки (диск): Ø500 мм
Макс. диаметр обработки (вал): Ø295 мм
Ширина станины: 405 мм
Макс. длина обточки: 830 мм
Макс. длина обточки (6-поз. рев.): 800/1300 мм
Макс. диаметр обточки (6-поз. рев.): Ø340 мм
Конус шпинделя: MT No.7
Макс. ход по оси Z: 900/1400 мм
Макс. ход по оси X: 310 мм
Сечение державки инструмента: 32 × 32 мм
Наружный диаметр пиноли задней бабки: Ø75 мм
Конус пиноли задней бабки: MT No.5
Макс. ход пиноли задней бабки: 150 мм
Дискретность задания: 0,001 мм
Мощность насоса СОЖ: 120 Вт
