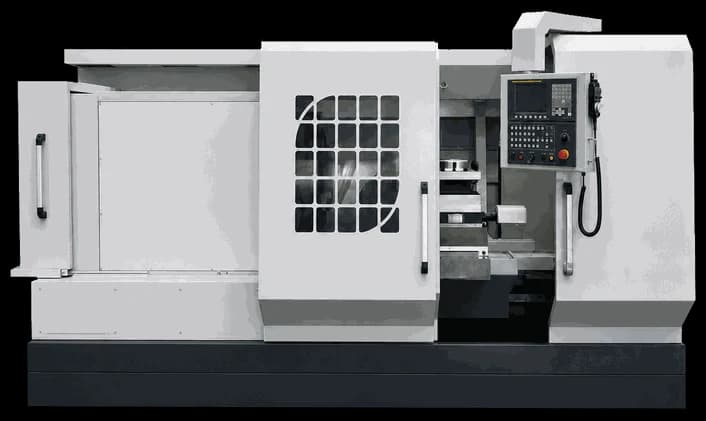

Токарный станок с ЧПУ QKD1325

Токарно-трубонарезной станок с ЧПУ QKD1325 (серия QKD1325/QKD1330/QKD1335 с направляющей 755 мм) предназначен для автоматизированного высокоточного нарезания резьб на трубах в нефтяной, химической и трубопроводной отраслях.

Шпиндель с большим сквозным отверстием Ø240 мм (до Ø355 мм у старших моделей) обеспечивает бесступенчатую частоту вращения 90–450 об/мин при точности вращения 0,002 мм. Главный привод — 22 кВт. Заготовки массой до 5 т закрепляются в 4-кулачковом электрическом патроне Ø630–780 мм.

4-позиционный NC-револьвер (магазин 8–12 инструментов, смена за 2 с, державка 32×32 мм) обеспечивает погрешность шага и профиля резьбы в пределах 0,01 мм. Поддерживаются резьбы API и метрические; обрабатываются трубы Ø20–300 мм из углеродистой, нержавеющей, легированной стали и цветных металлов. Стандартно ЧПУ Siemens (опция Fanuc).

Дополнительные технические характеристики
Расстояние между центрами: 1000–3000 мм
Диапазон нарезаемых труб: 50–235 / 110–290 / 110–340 мм
Ширина направляющей: 755 мм
Макс. грузоподъёмность: 5 т
Точность вращения: 0,002 мм
Патрон: 4-кулачковый электрический Ø630 / Ø780 мм
Перемещение по X: 480 мм
Перемещение по Z: 1000–3000 мм
Револьверная головка: 4-позиционная NC, магазин 8–12 инстр., смена 2 с
Сечение державки: 32×32 / 40×40 мм
Мощность насоса СОЖ: 0,25 кВт
Погрешность шага/профиля резьбы: в пределах 0,01 мм
Габариты (Ш×В): 2050×2050 мм
Длина: 3952 / 5950 мм
Система ЧПУ: Siemens (стандарт), Fanuc (опция)
