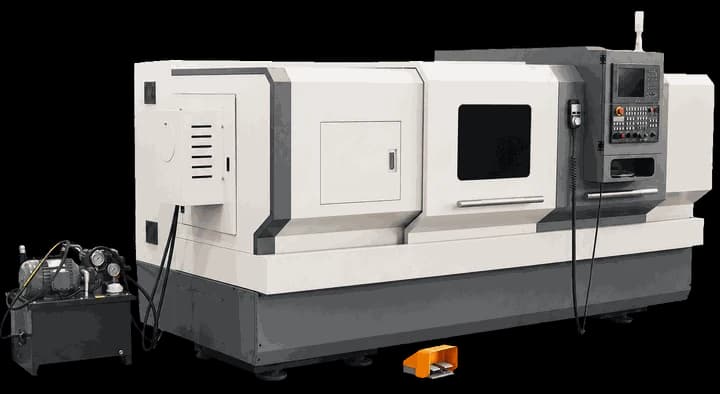

Токарный станок с ЧПУ CK-L

Серия токарных станков с ЧПУ CK-L (модели CK6150L, CK6166L, CK6180L) с горизонтальной станиной — универсальные «умные» станки для точения наружных и внутренних цилиндрических и конических поверхностей, торцов и резьб. Обеспечивают квалитет обработки IT6–IT7.

Станки комплектуются шпинделем с посадкой A2-8 или A2-11/C11, сквозным отверстием Ø82/Ø105 мм и многодиапазонной регулировкой частоты вращения (до 1600 об/мин для CK6150L). Перемещения по осям выполняются шариковыми винтами 2505/4010 при ускоренных ходах 6 м/мин (X) и 8 м/мин (Z). Точность позиционирования достигает 0,015 мм по X и 0,02 мм по Z.

Ширина направляющих 400 мм и 4/6/8-позиционный резцедержатель обеспечивают жёсткость при обработке валов и дисков длиной до 3000 мм. Применяются в серийном производстве деталей машин, крепежа и оснастки.

Дополнительные технические характеристики
Макс. расстояние между центрами: 1000/1500/2000/3000 мм
Макс. перемещение по X: 295 / 295 / 400 мм
Макс. перемещение по Z: 1000/1500/2000/3000 мм
Ширина направляющих: 400 мм
Шариковый винт X/Z: 2505 / 4010
Точность обработки: IT6–IT7
Тип конца шпинделя: A2-8 / A2-11 (C11)
Конус/сквозное отверстие шпинделя: метрич. 90# / Ø82 мм / Ø105 мм
Патрон: 3-кулачковый Ø250 / Ø320 мм
Точность позиционирования X / Z: ≤0,015 / ≤0,02 мм
Повторяемость позиционирования X / Z: ≤0,0075 / ≤0,01 мм
Резцедержатель: 4/6/8-позиционный, державка 25×25 / 32×32 мм
Пиноль задней бабки (диаметр/ход): 75 / 150 мм
Конус пиноли: MT5
Крутящий момент двигателей X/Z: 6/8, 6/10 Н·м
