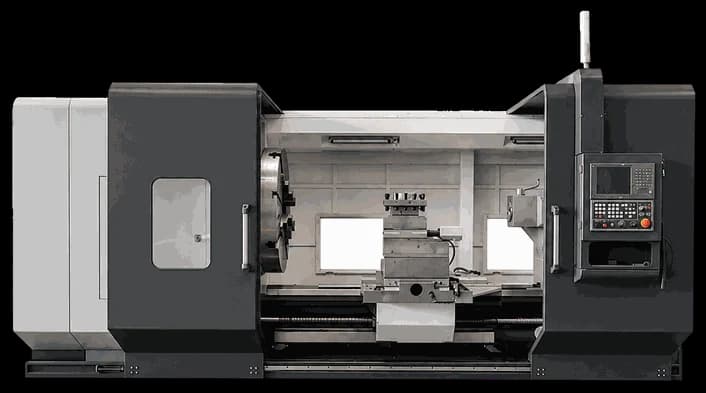

Токарный станок с ЧПУ CK61125E

Сверхтяжёлый токарный станок с ЧПУ CK61125E (серия CK61125E–CK61200E с направляющей 1100 мм на всю ширину) предназначен для обработки крупногабаритных валов и дисков на предприятиях тяжёлого машиностроения.

Цельнолитая чугунная станина гасит вибрации при тяжёлом резании. Шпиндель с отверстием Ø100 мм (конус метрич. 140, удлинённая головка 1:30) и частотой вращения 2–200 об/мин приводится двигателем 55 кВт. Заготовки массой до 20 т закрепляются в 4-кулачковом патроне Ø1250–1600 мм.

Станок оснащается 4-позиционным NC-револьвером (державка 50×50 мм), задней бабкой с пинолью Ø280 мм, опционально ЧПУ Fanuc или Siemens, гидравлическим револьвером и гидравлической задней бабкой. Применяется для валов генераторов, гидроцилиндров и крупных резьбовых деталей.

Дополнительные технические характеристики
Расстояние между центрами: 3000–10000 мм
Ширина направляющей: 1100 мм
Макс. грузоподъёмность: 20 т
Конус отверстия шпинделя: метрич. 140
Патрон: Ø1250 / Ø1600 мм, 4-кулачковый ручной
Револьверная головка: 4-позиционная NC
Сечение державки: 50×50 мм
Перемещение по X: 700 / 750 / 850 / 850 / 850 мм
Перемещение по Z: 2850–9850 мм
Диаметр пиноли задней бабки: Ø280 мм
Конус пиноли: 1:07
Ход пиноли: 300 мм
Мощность насоса СОЖ: 0,37 кВт
Габариты (Ш×В): 2550×2350 … 2900×2900 мм
Длина: 6700–13700 мм
