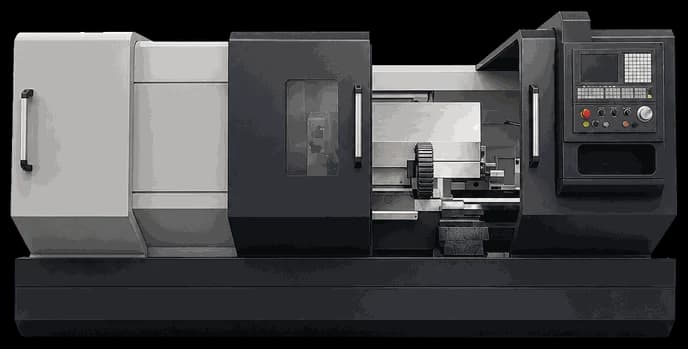

Токарный станок с ЧПУ QK1319

Токарно-трубонарезной станок с ЧПУ QK1319 (серия QK1313/QK1319/QK1322 с направляющей 550 мм) предназначен для нарезания внутренних и наружных резьб на трубопроводных заготовках, а также обработки наружных диаметров, внутренних отверстий и торцов.

Сквозное отверстие шпинделя Ø206 мм обеспечивает пропуск трубы; частота вращения 20–500 об/мин, главный привод 11 кВт. Заготовки массой до 3 т закрепляются в 3-кулачковом патроне Ø500 мм; расстояние между центрами до 6000 мм.

Станок оснащается 4-позиционным NC-револьвером (державка 32×32 мм) и задней бабкой с пинолью Ø100 мм (конус MT6). Применяется в нефтяной, химической и строительной отраслях.

Дополнительные технические характеристики
Расстояние между центрами: 1000–6000 мм
Диапазон нарезаемых труб: 50–193 мм
Ширина направляющей: 550 мм
Макс. грузоподъёмность: 3 т
Патрон: Ø500 мм, 3-кулачковый ручной
Перемещение по X: 340 / 420 мм
Перемещение по Z: 1000–6000 мм
Диаметр пиноли задней бабки: Ø100 мм
Конус пиноли: MT6
Ход пиноли: 250 мм
Револьверная головка: 4-позиционная NC
Сечение державки: 32×32 мм
Мощность насоса СОЖ: 0,25 кВт
Габариты (Ш×В): 1800×1850 мм
Длина: 3000 / 8300 мм
