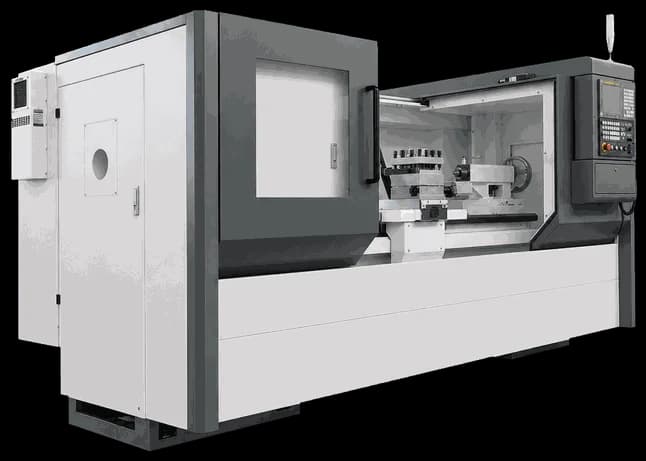

Токарный станок с ЧПУ CK6156E

Токарный станок с ЧПУ CK6156E (и увеличенная модификация CK6166E) с горизонтальной станиной предназначен для чистовой и получистовой обработки деталей типа тел вращения — валов, дисков, фланцев и втулок из конструкционных и легированных сталей, чугуна и цветных металлов.

Станок оснащён шпинделем повышенной жёсткости с 4-диапазонной бесступенчатой регулировкой частоты вращения в пределах 27–1630 об/мин и посадочным конусом MT7 (CK6156E). Продольная и поперечная подачи реализованы шариковыми винтовыми парами, что обеспечивает точность позиционирования до 0,001 мм. Автоматическая смена диапазонов частот вращения выполняется электромагнитной муфтой под управлением ЧПУ.

Конструкция с шириной станины 405 мм и 4- или 6-позиционной резцовой головкой рассчитана на устойчивую обработку заготовок длиной до 3000 мм. Станок применяется в машиностроении, автомобильной промышленности и на ремонтных производствах.

Дополнительные технические характеристики
Макс. диаметр обработки над станиной (диск): Ø560 / Ø660 мм
Макс. диаметр обработки вала: Ø330 / Ø430 мм
Ширина станины: 405 мм
Макс. длина точения: 600/850/1350/1850/2850 мм
Макс. длина точения 6-поз. револьвером: 450/700/1200/1600/2600 мм
Макс. диаметр точения 6-поз. револьвером: Ø420 / Ø520 мм
Конус отверстия шпинделя: MT7 / метрич. Ø113 1:20
Ступени частоты вращения: 4 диапазона (бесступенчато в каждом)
Диапазон частот вращения: 27–135, 55–270, 160–805, 325–1630 об/мин
Макс. перемещение по Z: 720/970/1470/1970/2970 мм
Макс. перемещение по X: 320 / 365 мм
Резцедержатель: 4 или 6 позиций
Сечение державки инструмента: 32×32 мм
Диаметр пиноли задней бабки: Ø75 мм
Конус пиноли: MT5
Ход пиноли: 150 мм
Дискретность (мин. ввод): 0,001 мм
Мощность насоса СОЖ: 120 Вт
