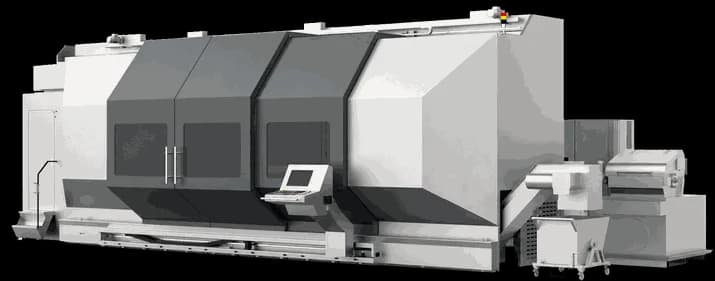

Токарно-фрезерный обрабатывающий центр BHR1000V

Код модели: BHR1000V B

Токарно-фрезерный обрабатывающий центр BHR1000V с осью B и инструментальным магазином для крупных валов: расстояние между центрами от 2000 до 6000 мм, момент шпинделя 8264 Н·м.

Наибольший диаметр обработкиØ1020 мм
Расстояние между центрами2000 / 3000 / 4000 / 5000 / 6000 мм
Крутящий момент фрезерного шпинделя733 Н·м
Ход по оси Y600 мм
Ценапо запросу

Описание

BHR1000V — тяжёлый токарно-фрезерный центр для длинных и массивных деталей: валов, роторов, крупных осей и тел вращения, которым после точения нужны фрезерование, сверление и обработка под углом.

Токарный шпиндель развивает до 1650 об/мин при крутящем моменте 8264 Н·м. Фрезерный шпиндель работает с поворотной осью B: до 3200 об/мин и 733 Н·м; ось B вращается со скоростью до 16 об/мин и развивает момент 1780 Н·м.

Ход по X — 1130 мм, по Y — 600 мм. Расстояние между центрами выбирают из ряда 2000, 3000, 4000, 5000 и 6000 мм. Задняя бабка с пинолью Ø260 мм и ходом 250 мм. Магазин вмещает 40, 60, 80 или 120 инструментов.

Длину станины и ёмкость магазина задают при заказе; остальное оснащение уточняют при подборе.

Пришлите чертёж вала и технологический маршрут — оценим обработку на BHR1000V и подготовим КП.
