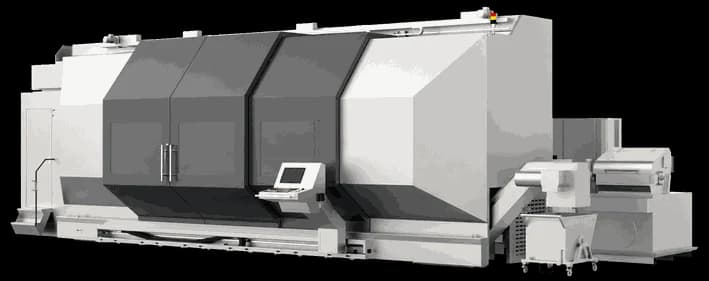

Токарно-фрезерный обрабатывающий центр BHR1200V

Токарно-фрезерный обрабатывающий центр BHR1200V серии BHR — горизонтальный многофункциональный станок, объединяющий токарную и фрезерную обработку в единой конструкции. Наибольший диаметр обработки (планшайба) — Ø1220 мм, расстояние между центрами — 2000–6000 мм. За одну установку детали выполняются точение, фрезерование, растачивание, сверление, нарезание резьбы и другие операции, что исключает погрешности перебазирования и повышает точность готового изделия.

Станок построен по компоновке с пятью управляемыми осями (X, Y, Z, B, C) и рассчитан на тяжёлую обработку крупных корпусных деталей. Токарный шпиндель развивает крутящий момент до 12650 Н·м при частоте до 1250 об/мин — двухступенчатый привод с зубчатой передачей обеспечивает высокий момент для чернового резания. Фрезерный шпиндель работает со скоростью до 3200 об/мин (момент до 733 Н·м), поворотная ось B (1780 Н·м) позволяет обрабатывать наклонные и пространственные поверхности. Возможна обработка глубоких отверстий до 1500 мм.

Центр оснащён инструментальным магазином на 40 / 60 / 80 / 120 инструментов и системой ЧПУ Siemens ONE / китайская ЧПУ с функцией 3D-моделирования и управления инструментом. Применяется в тяжёлом машиностроении, производстве редукторов, судовых, энергетических и нефтегазовых деталей, крупных корпусных изделий, коленчатых валов и шнеков.

Дополнительные технические характеристики
Тип станка: токарно-фрезерный обрабатывающий центр, горизонтальный
Макс. скорость оси C: 40 об/мин
Система ЧПУ: Siemens ONE / китайская ЧПУ
