Токарно-фрезерный обрабатывающий центр TBX63S

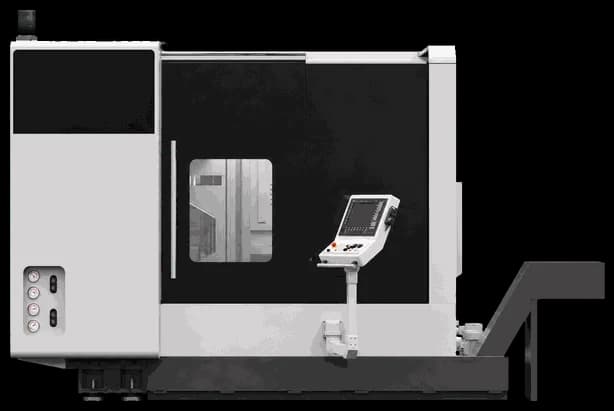

TBX63S Z — многофункциональный токарно-фрезерный обрабатывающий центр, предназначенный для полной обработки сложных деталей за один установ. Компоновка с главным шпинделем и контршпинделем в сочетании с фрезерным шпинделем на управляемой B-оси обеспечивает токарную, фрезерную и сверлильную обработку с пяти сторон.

Главный шпиндель A2-8 с проходным отверстием 75 мм принимает пруток до 65 мм и развивает до 4000 об/мин при мощности 19 кВт. Контршпиндель A2-5 (пруток 51 мм) с частотой до 5000 об/мин и мощностью 11 кВт позволяет вести обработку обратной стороны детали без переустановки. Фрезерный шпиндель с конусом HSK63 разгоняется до 12000 об/мин при мощности 30 кВт; B-ось поворачивается в диапазоне ±120° с дискретностью 0,001°.

Инструментальный магазин на 24 или 30 позиций, дискретность осей C1/C2 0,001° и жёсткая станина делают станок пригодным для точного изготовления ответственных деталей в приборостроении, автомобильной, медицинской и аэрокосмической отраслях.

Дополнительные технические характеристики
Главный шпиндель (конус): A2-8
Проходное отверстие шпинделя: 75 мм
Диаметр прутка (главный): 65 мм
Макс. частота главного шпинделя: 4000 об/мин
Мощность главного шпинделя: 19 кВт
Контршпиндель (конус): A2-5
Проходное отверстие контршпинделя: 65 мм
Диаметр прутка (контршпиндель): 51 мм
Макс. частота контршпинделя: 5000 об/мин
Мощность контршпинделя: 11 кВт
Фрезерный шпиндель (конус): HSK63
Макс. частота фрезошпинделя: 12000 об/мин
Мощность фрезошпинделя: 30 кВт
Поворот B-оси: ±120°
Дискретность B-оси: 0,001°
Патрон: 10" (254 мм)
Макс. диаметр точения: 250 мм
Макс. диаметр/длина инструмента: 110/250 мм
Макс. масса инструмента: 8 кг
Ход X1/Y1/Z1: 815/150/780 мм
Скорость быстрых перемещений: 24 м/мин
Дискретность C1/C2: 0,001°
Потребляемая мощность: 70 кВА
