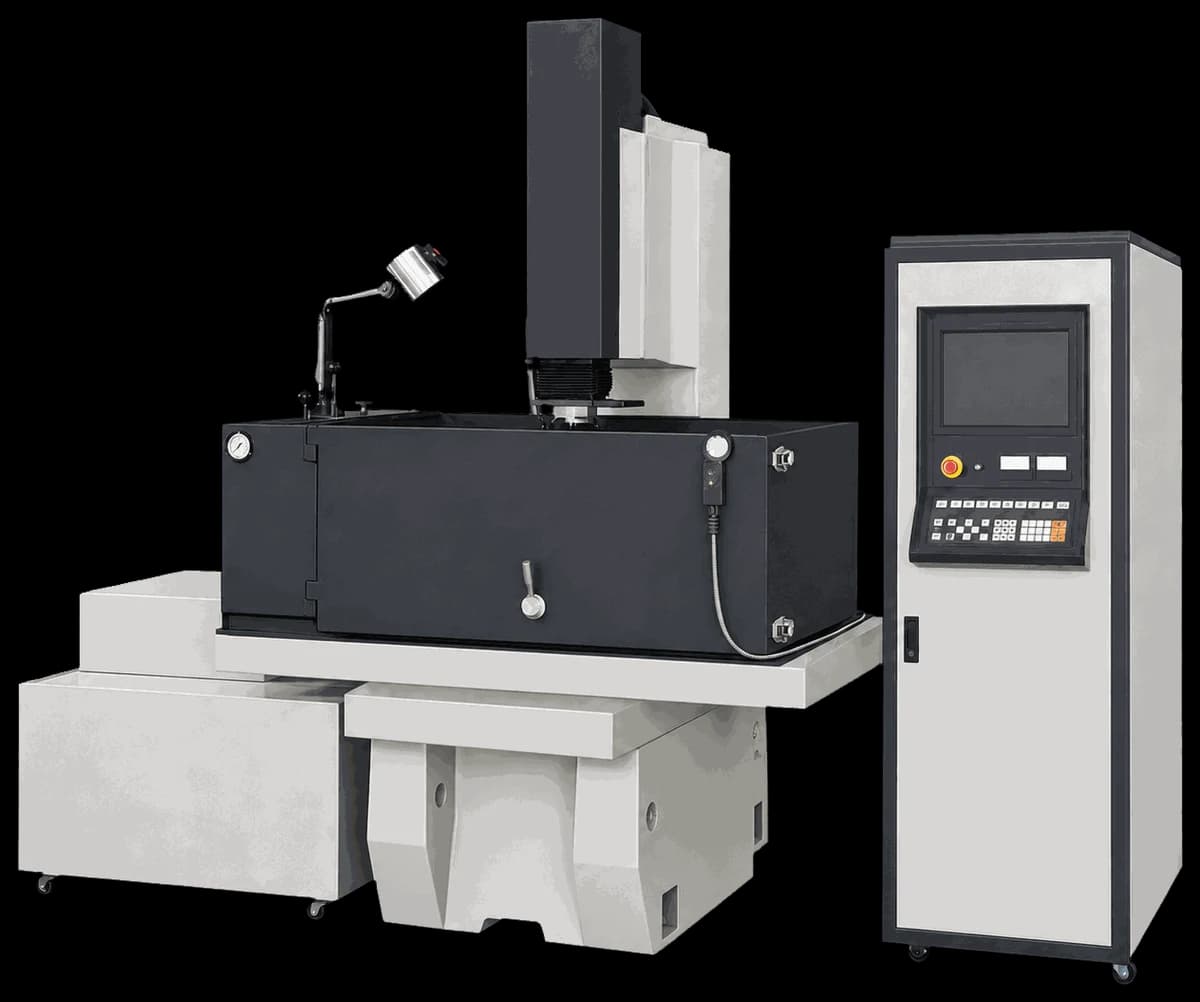

Копировально-прошивочный станок ZNC-P54

Код модели: ZNC-P54 MS

Копировально-прошивочный электроэрозионный станок ZNC-P54 для изготовления полостей пресс-форм и штамповой оснастки. Ходы X/Y — 500 × 400 мм, масса заготовки — до 1300 кг.

Размер стола850 × 450 мм
Перемещение по осям X и Y500 × 400 мм
Максимальный ток обработки75 А
Максимальная масса заготовки1300 кг
Ценапо запросу

Описание

ZNC-P54 формирует полости, глухие пазы и профильные элементы электродом-инструментом в электропроводящих материалах. Такой способ применяют при изготовлении пресс-форм и штампов, в том числе после термообработки заготовки.

Система ZNC управляет подачей по оси Z и отображает положения трёх осей. Параметры задаются в диалоге без написания NC-кода. Это исполнение следует отличать от CNC с программным движением по X/Y; орбитальное устройство предлагается как опция.

Ходы X/Y — 500 × 400 мм; Z — 185 мм, U — 300 мм. Заготовка может иметь размеры до 1200 × 700 × 380 мм при струйной промывке и до 1200 × 700 × 340 мм при погружении. Предельная масса заготовки — 1300 кг, электрода — 180 кг. Максимальный ток обработки — 75 А.

Магнитная плита и охладитель диэлектрика указаны как опции. Для подбора нужны чертёж полости, материал детали и электрода, требования к шероховатости и размерной точности.
