Описание

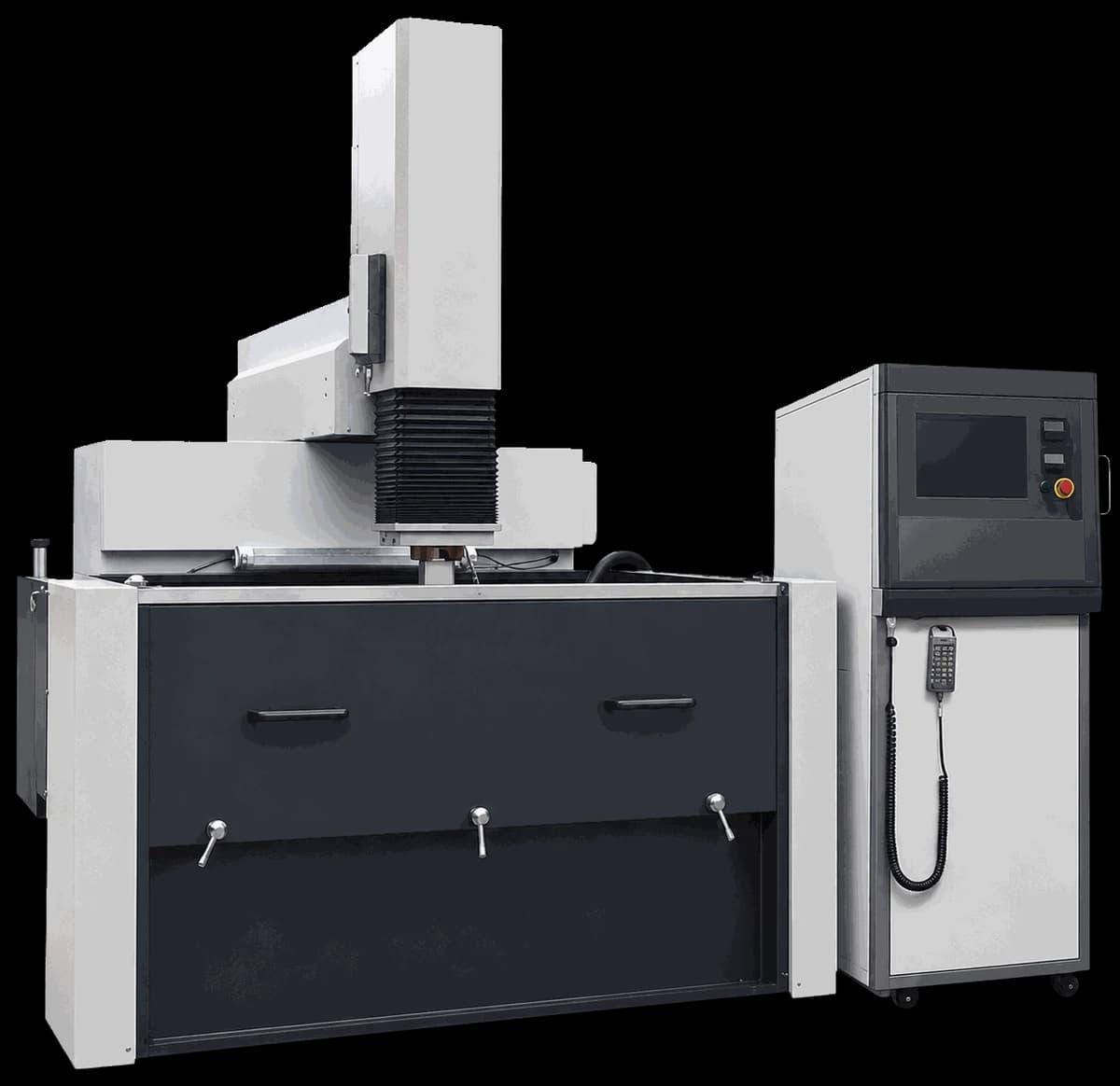

CNC540 — копировально-прошивочный электроэрозионный станок с одинарной шпиндельной головкой («одиночный бык», single ox-head) и собственной системой ЧПУ. Предназначен для прошивки крупногабаритных пресс-форм и штампов, в том числе глубоких полостей.

Размер рабочего стола — 800×500 мм, перемещения X/Y/Z — 500/400/300 мм, внутренний размер бака — 1370×720×450 мм, максимальная масса электрода — 150 кг, нагрузка на стол — 1800 кг. Скорость подъёма электрода регулируется в 10 ступенях с произвольной высотой отскока. Ёмкость масляного бака — 800 л.

Электрошкаф с сервоприводом переменного тока: максимальный рабочий ток 30 А, максимальная скорость обработки 300 мм²/мин, минимальный износ электрода ≤0.1%, шероховатость 0.1 мкм, потребляемая мощность 10 кВт.

Дополнительные технические характеристики
Перемещение по оси Z: 300 мм
Внутр. размер бака (Д×Ш×В): 1370×720×450 мм
Макс. нагрузка на стол: 1800 кг
Ёмкость масляного бака: 800 л
Макс. скорость обработки: 300 мм²/мин
