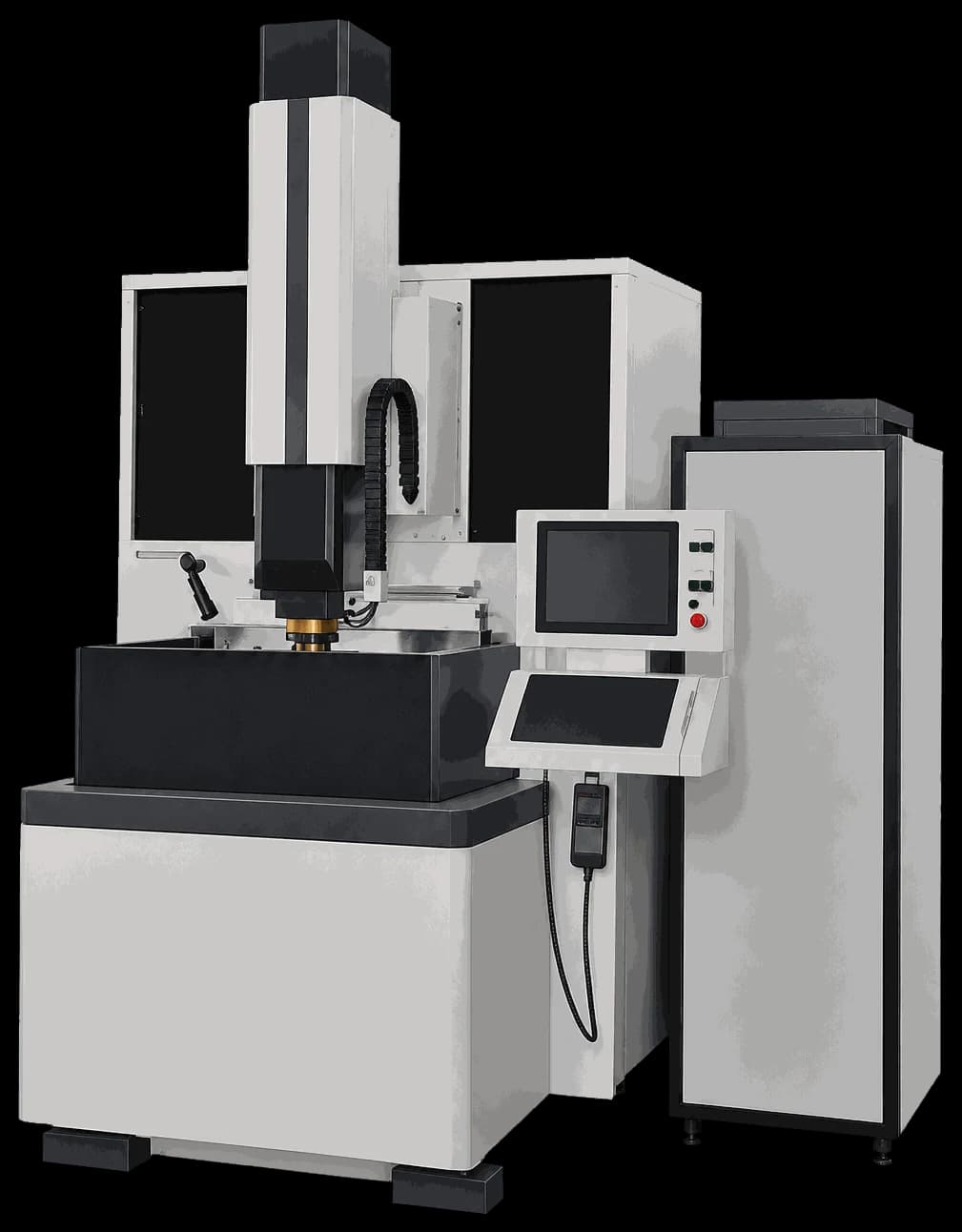

Копировально-прошивочный станок RTA50

Копировально-прошивочный станок RTA50 относится к серии электроэрозионных станков с высокоскоростной прошивкой и зеркальным качеством обрабатываемой поверхности (High Speed Mirror Effect Sinker EDM). Станок применяет современную технологию электроэрозионной обработки графитовым электродом и твёрдосплавной сталью, что снижает износ электрода до 30 % и повышает производительность обработки до 2,5 раз по сравнению с обычными прошивочными станками.

Приводы по осям X/Y/Z построены на AC-сервомоторах. Ход по осям X/Y/Z — 600×500×400 мм, скорость подачи по осям X/Y — 1000 мм/мин. Конструктивная особенность серии RTA — подъёмный резервуар диэлектрика с изменяемым уровнем, ускоряющий установку оснастки. Управление реализовано контроллером Maxsee с диалоговым интерфейсом и поддержкой G- и M-кодов, с автоматической коррекцией параметров обработки.

Увеличенный рабочий стол и грузоподъёмность до 2000 кг позволяют обрабатывать крупногабаритную штамповую и пресс-форменную оснастку. Опционально доступны ось C, автоматическая смена электродов (ATC), поворотный CNC-стол, маслотуманоуловитель и полное защитное ограждение.

Дополнительные технические характеристики
Скорость подачи по осям X/Y: 1000 мм/мин
Привод по осям X/Y/Z: AC-сервопривод
