Копировально-прошивочные станки

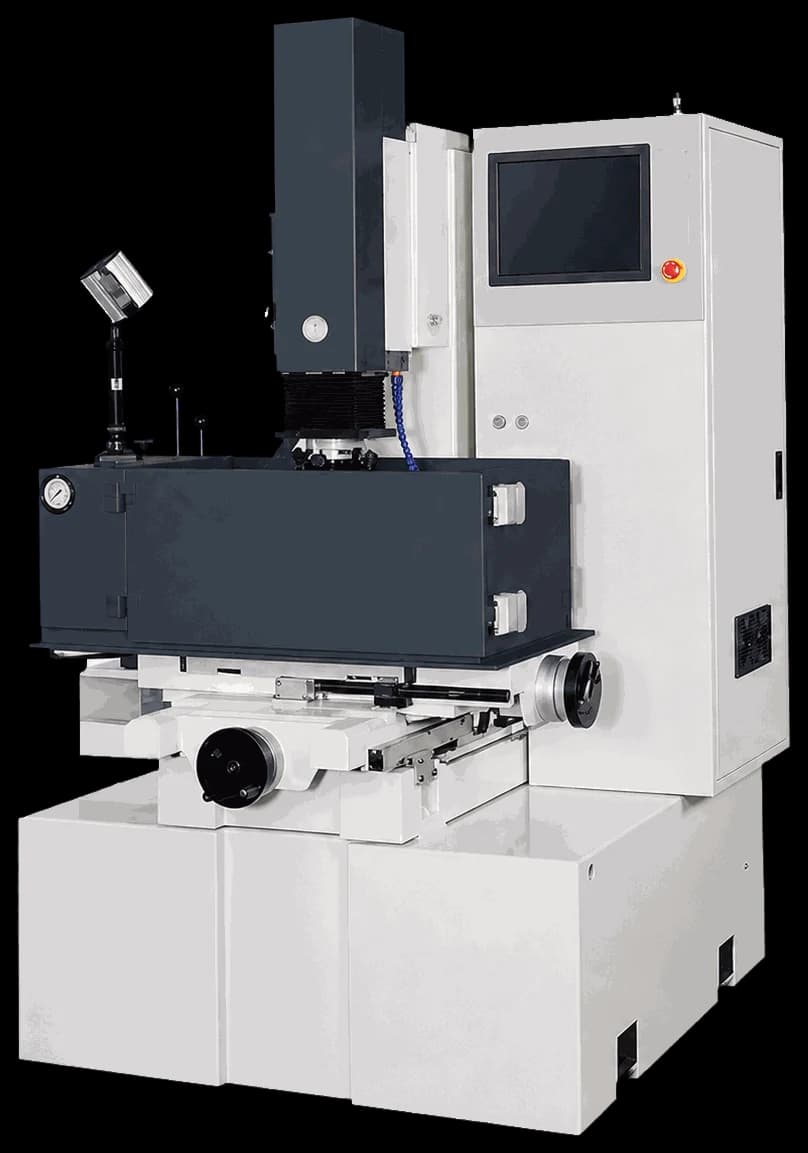

Копировально-прошивочный станок ZNC-C26

Код модели: ZNC-C26 MS

Копировально-прошивочный электроэрозионный станок ZNC-C26 для изготовления полостей пресс-форм и штамповой оснастки. Ходы X/Y — 300 × 250 мм, масса заготовки — до 800 кг.

Размер стола600 × 300 мм
Перемещение по осям X и Y300 × 250 мм
Максимальный ток обработки30 А
Максимальная масса заготовки800 кг
Ценапо запросу

Описание

ZNC-C26 формирует полости, глухие пазы и профильные элементы электродом-инструментом в электропроводящих материалах. Такой способ применяют при изготовлении пресс-форм и штампов, в том числе после термообработки заготовки.

Система ZNC управляет подачей по оси Z и отображает положения трёх осей. Параметры задаются в диалоге без написания NC-кода. Это исполнение следует отличать от CNC с программным движением по X/Y; орбитальное устройство предлагается как опция.

Ходы X/Y — 300 × 250 мм; Z — 150 мм, U — 150 мм. Размер стола — 600 × 300 мм. Заготовка может иметь размеры до 750 × 500 × 240 мм при струйной промывке и до 750 × 500 × 180 мм при погружении. Предельная масса заготовки — 800 кг, электрода — 100 кг. Максимальный ток обработки — 30 А. Исполнение C объединяет станок, генератор и бак в компактной компоновке.

Магнитная плита и охладитель диэлектрика указаны как опции. Для подбора нужны чертёж полости, материал детали и электрода, требования к шероховатости и размерной точности.
