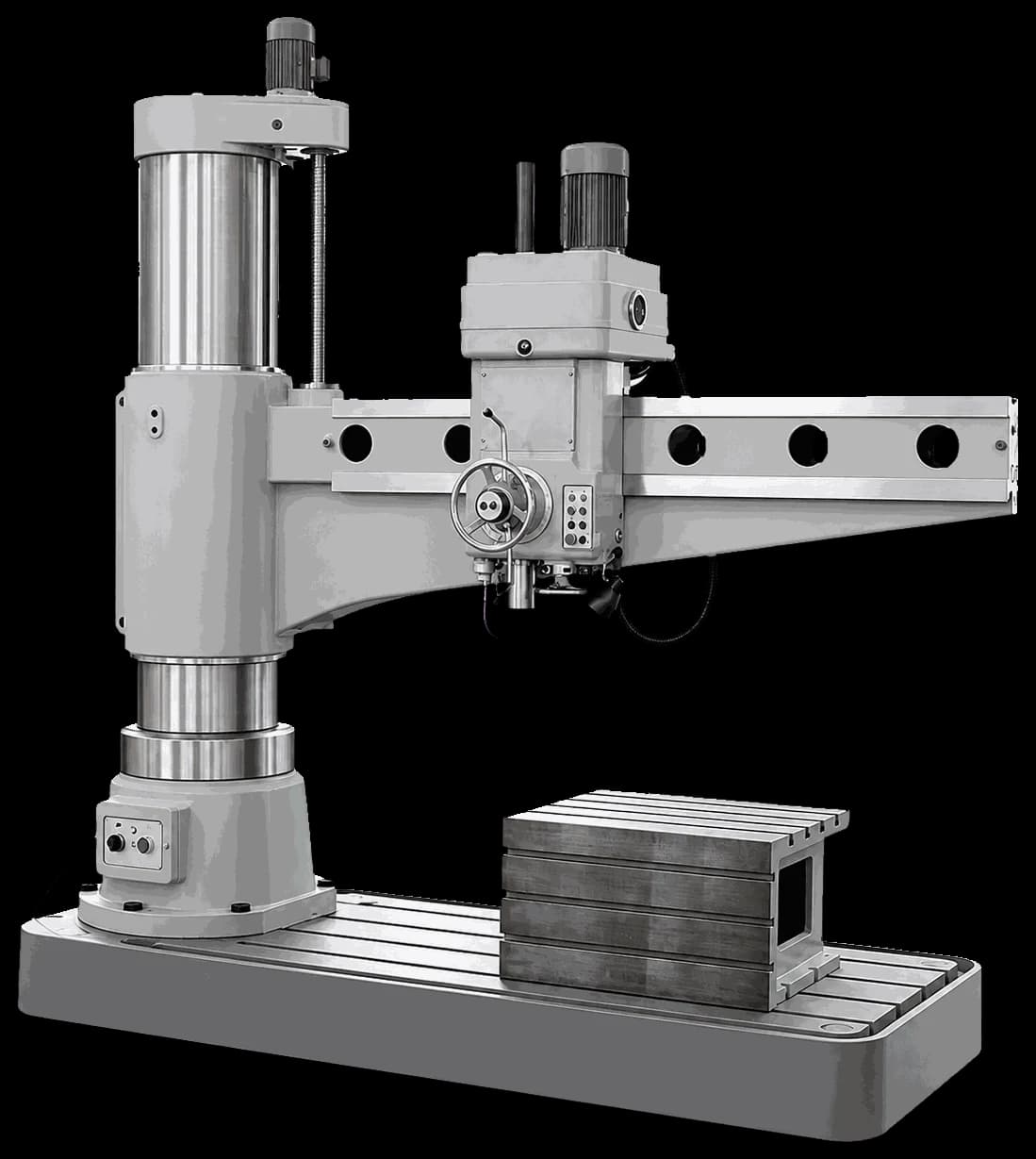

Радиально-сверлильный станок Z3063x16-1

Z3063×16/1 — радиально-сверлильный станок с поворотной траверсой (рукавом) и перемещаемой по ней сверлильной головкой. Предназначен для сверления, рассверливания, зенкерования, развёртывания и нарезания резьбы в крупногабаритных и тяжёлых деталях, когда перемещение заготовки затруднено. Максимальный диаметр сверления — 63 мм.

Вылет шпинделя (расстояние от оси шпинделя до колонны) регулируется в диапазоне 400–1600 мм, что позволяет обрабатывать отверстия в широкой зоне без переустановки детали. Шпиндель с конусом Морзе №5 имеет 16 ступеней частот вращения 20–1600 об/мин и 16 ступеней подач 0.04–3.2 мм/об. Максимальный диаметр нарезаемой резьбы — M36 (сталь) / M36 (чугун).

Гидравлические зажимы колонны, рукава и сверлильной головки обеспечивают жёсткую фиксацию при обработке. Ход шпинделя — 400 мм, подъём рукава — 580 мм. Рабочая мощность привода шпинделя — 5.5 кВт, масса станка — 3700 кг, габариты — 2540×1070×2960 мм.

Дополнительные технические характеристики
Макс. резьба (сталь / чугун): M36 / M36
Подъём рукава: 580 мм
Скорость подъёма рукава: 0.02 м/с
