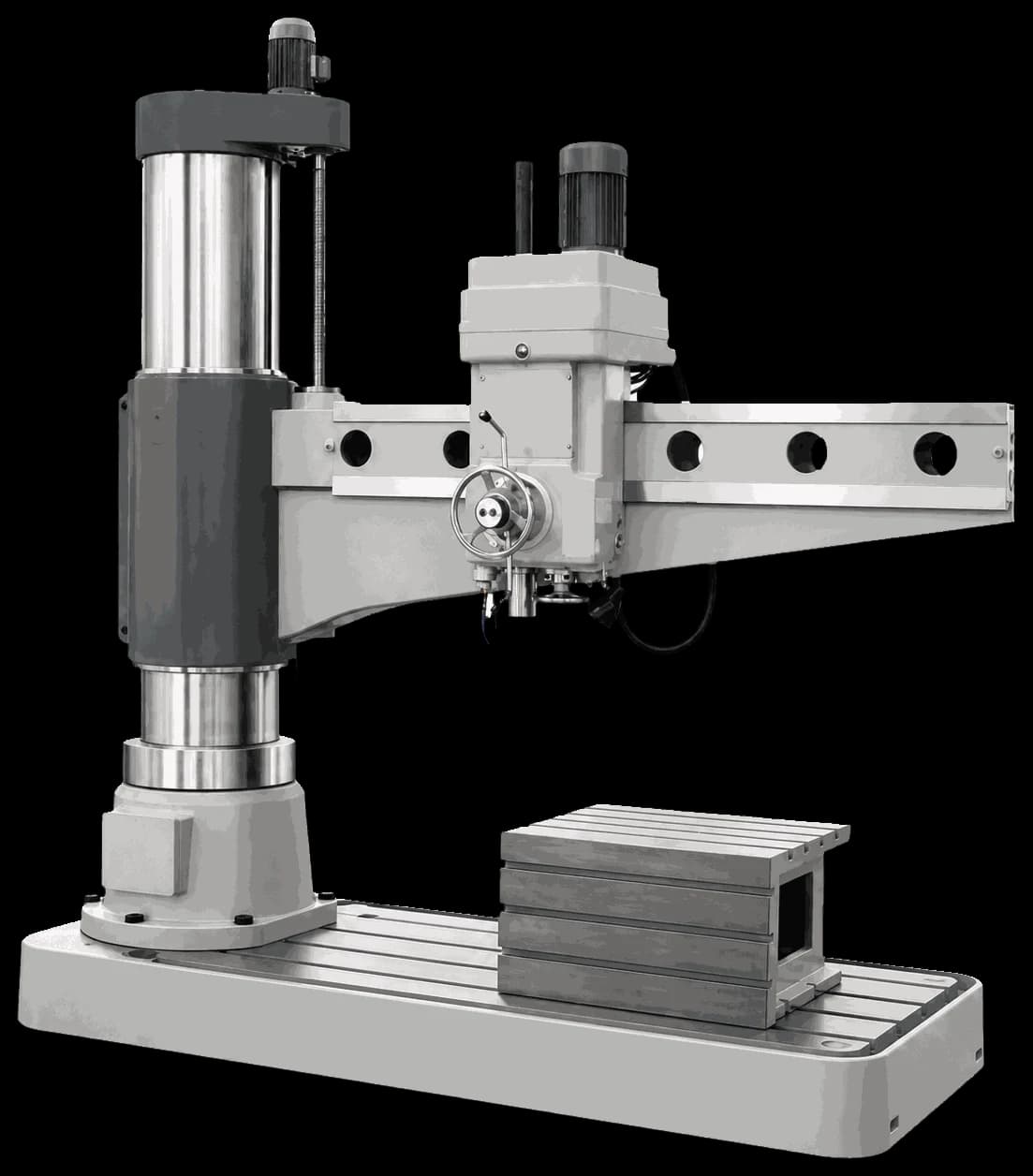

Радиально-сверлильный станок Z3080x25-1

Z3080×25/1 — радиально-сверлильный станок с поворотной траверсой (рукавом) и перемещаемой по ней сверлильной головкой. Предназначен для сверления, рассверливания, зенкерования, развёртывания и нарезания резьбы в крупногабаритных и тяжёлых деталях, когда перемещение заготовки затруднено. Максимальный диаметр сверления — 80 мм.

Вылет шпинделя (расстояние от оси шпинделя до колонны) регулируется в диапазоне 500–2500 мм, что позволяет обрабатывать отверстия в широкой зоне без переустановки детали. Шпиндель с конусом Морзе №6 имеет 16 ступеней частот вращения 16–1250 об/мин и 16 ступеней подач 0.04–3.20 мм/об. Максимальный диаметр нарезаемой резьбы — M48 (сталь) / M52 (чугун).

Гидравлические зажимы колонны, рукава и сверлильной головки обеспечивают жёсткую фиксацию при обработке. Ход шпинделя — 450 мм, подъём рукава — 1000 мм. Рабочая мощность привода шпинделя — 7.5 кВт, масса станка — 11000 кг, габариты — 3730×1400×4025 мм.

Дополнительные технические характеристики
Макс. резьба (сталь / чугун): M48 / M52
Подъём рукава: 1000 мм
Скорость подъёма рукава: 0.017 м/с
